Semilab

없음

연속적인 온도 가변 PDL 홀 측정 시스템을 활용하면 10^-9Ω 수준의 높은 저항의 물질로 구성된 박막에서도 홀 신호를 추출할 수 있으며, 최종적으로 박막 내 캐리어 밀도, 캐리어 이동도, 그리고 캐리어 유형에 대한 정보를 얻을 수 있음. 해당 시스템은 기본적인 홀 측정뿐만 아니라 온도에 따른 각 파라미터에 대한 정보를 얻을 수 있기 때문에 확산 길이와 활성화 에너지까지 얻을 수 있어 박막의 매우 심도 깊은 물리적 분석이 가능함.

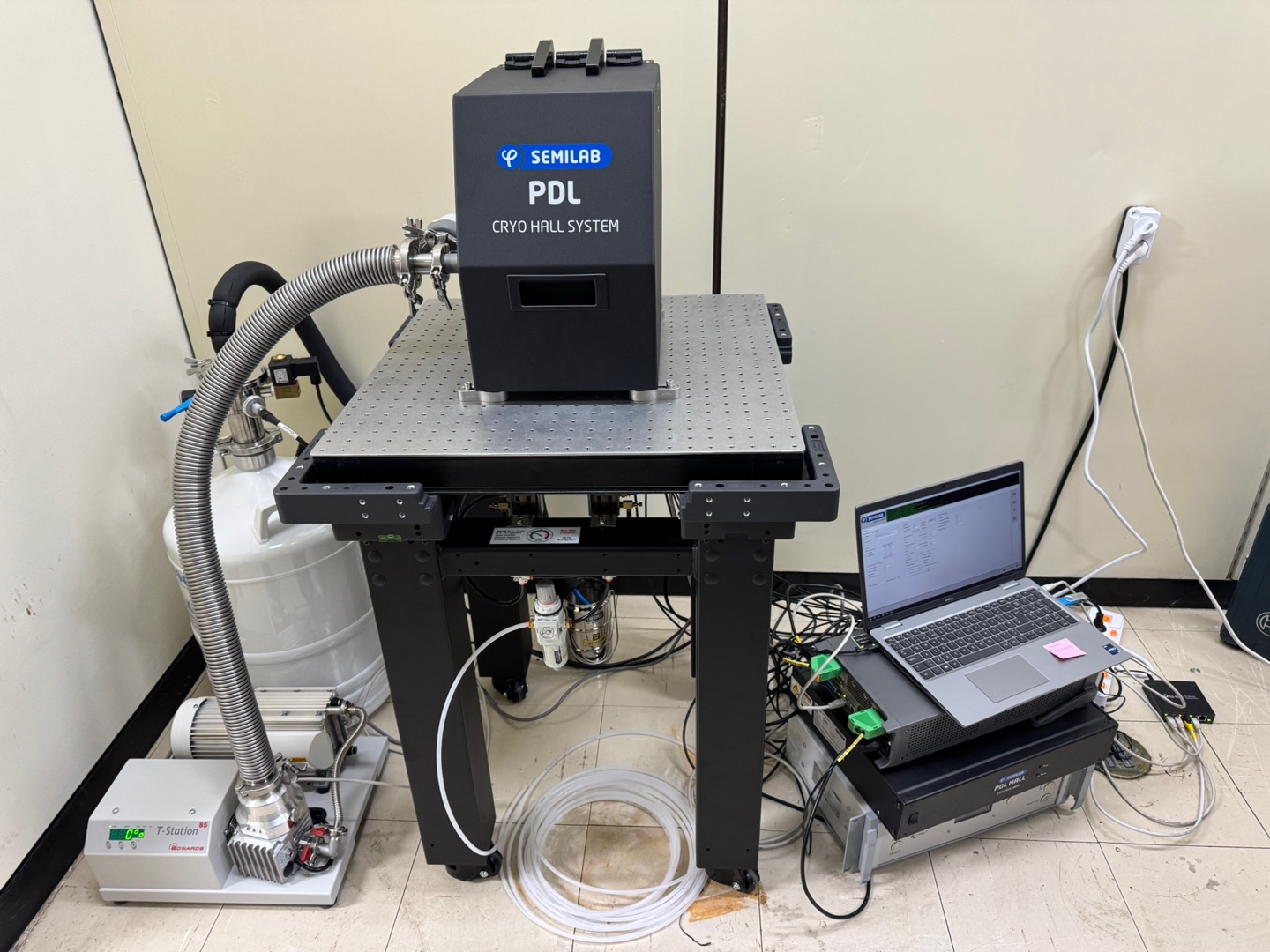

1. 주장비 : 고감도 평행 쌍극자 라인 홀 시스템
1) 이동도 : 0.03 - 106 cm2/Vs
2) 캐리어 농도 밀도 : 1010 cm-3 - 1022 cm-3
3) 저항 : 10-5 - 105 Ωcm
4) 저항 : 1mΩ - 1GΩ
5) 전류 : ±2 pA - ±1 A
6) 자기장 : 2.5 T pk-pk
7) AC 필드 주파수 범위 : 0.002 - 0.03 Hz
8) 일반적인 데이터 수집 시간 : 30초 DC 필드 모드 > 150초 AC 필드 모드
9) 샘플 유형 : 반 데르 파우의 DC 및 AC 필드, 홀 바의 DC 및 AC 필드, 저항
10) 직접 측정 : : AC 필드 홀 전압, DC 필드 홀 전압, 저항, 오믹 체크,
IV 곡선, 4선 저항
11) 계산된 측정값 : 홀 계수, 홀 이동도, 캐리어 유형, 캐리어 농도
12) 캐리어 해결-사진 홀 업그레이드 가능성

2. 부속장비
1) PDL-Cryostat : 온도 범위 80K - 350K, 1 EA
2) 진동 절연 스테이지, 1 EA
