Rohde&Schwarz

없음

1) 오실로스코프는 시간에 따라 변하는 다양한 형태의 전기적 신호를 음극선관 (cathode ray tube: CRP)이나 액정디스플레이 (liquid crystal display: LCD) 같은 표시장치를 이용하여 직접 볼 수 있게 한 분석 장치
2) 오실로스코프는 기본적으로 시간에 따라 변하는 전압을 표시하는 장치로 수직축 (Y-축)은 전압의 크기 그리고 수평축 (X-축)은 시간의 변화를 각각 표시하는 장비
3) 수직축의 신호는 [Volts]로 그리고 수평축의 신호는 [time]으로 표시하는 장비

o 장비의 역할
아날로그 오실로스코프는 전기 신호를 시각적으로 관찰할 수 있게 해주는 방비입니다. 주로 전기 회로에서 발생하는 신호나 파형을 시간에 따라 분석하기 위해 사용됩니다. 아날로그 오실로스코프의 주요 역할은 다음과 같습니다:
1)파형 관찰: 전압이나 전류의 변화를 시간에 따라 실시간으로 확인할 수 있습니다. 화면에 파형을 표시하여 신호의 주기, 진폭, 주파수 등을 분석할 수 있습니다.
2)신호 분석: 전자 회로에서 발생하는 다양한 전기적 신호(예: 사인파, 직류, 펄스 등)를 관찰하고, 신호의 왜곡이나 잡음 등을 찾아낼 수 있습니다.
3)파형의 특성 분석: 신호의 피크, 평균, 최대/최소 값, 주파수 등을 측정하여 회로의 성능이나 문제를 파악할 수 있습니다.
4)시간 지연 측정: 두 신호 간의 시간 차이를 측정하거나, 파형의 위상 차이를 확인하는 데도 유용합니다.
5)디버깅 및 고장 분석: 전자 회로가 제대로 작동하지 않는 경우, 문제의 원인을 분석하고 수정하는 데 도움을 줍니다. 예를 들어, 신호가 왜곡되거나 이상이 생겼을 때, 오실로스코프를 사용하여 원인을 파악할 수 있습니다.

o 장비의 성능

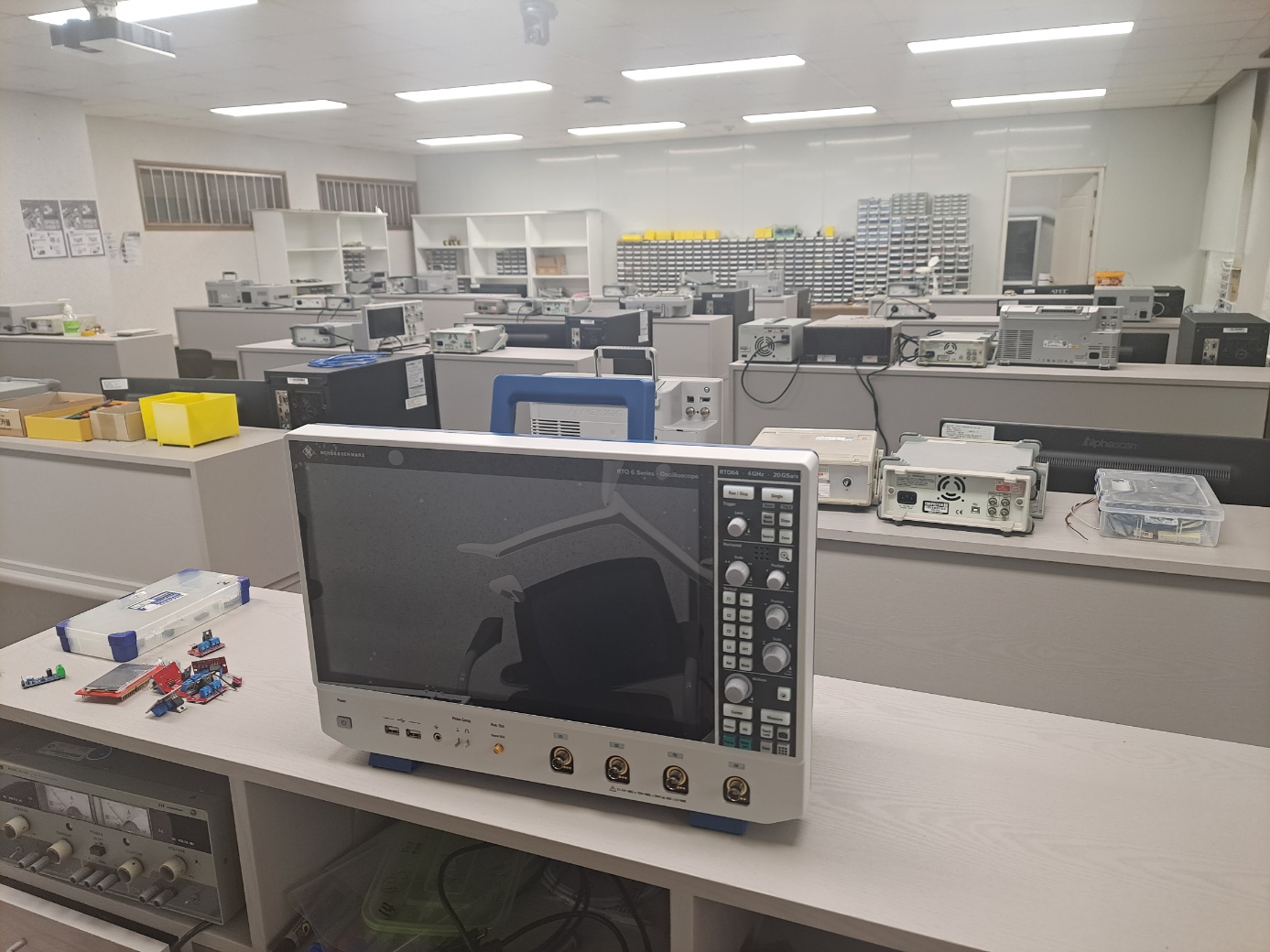

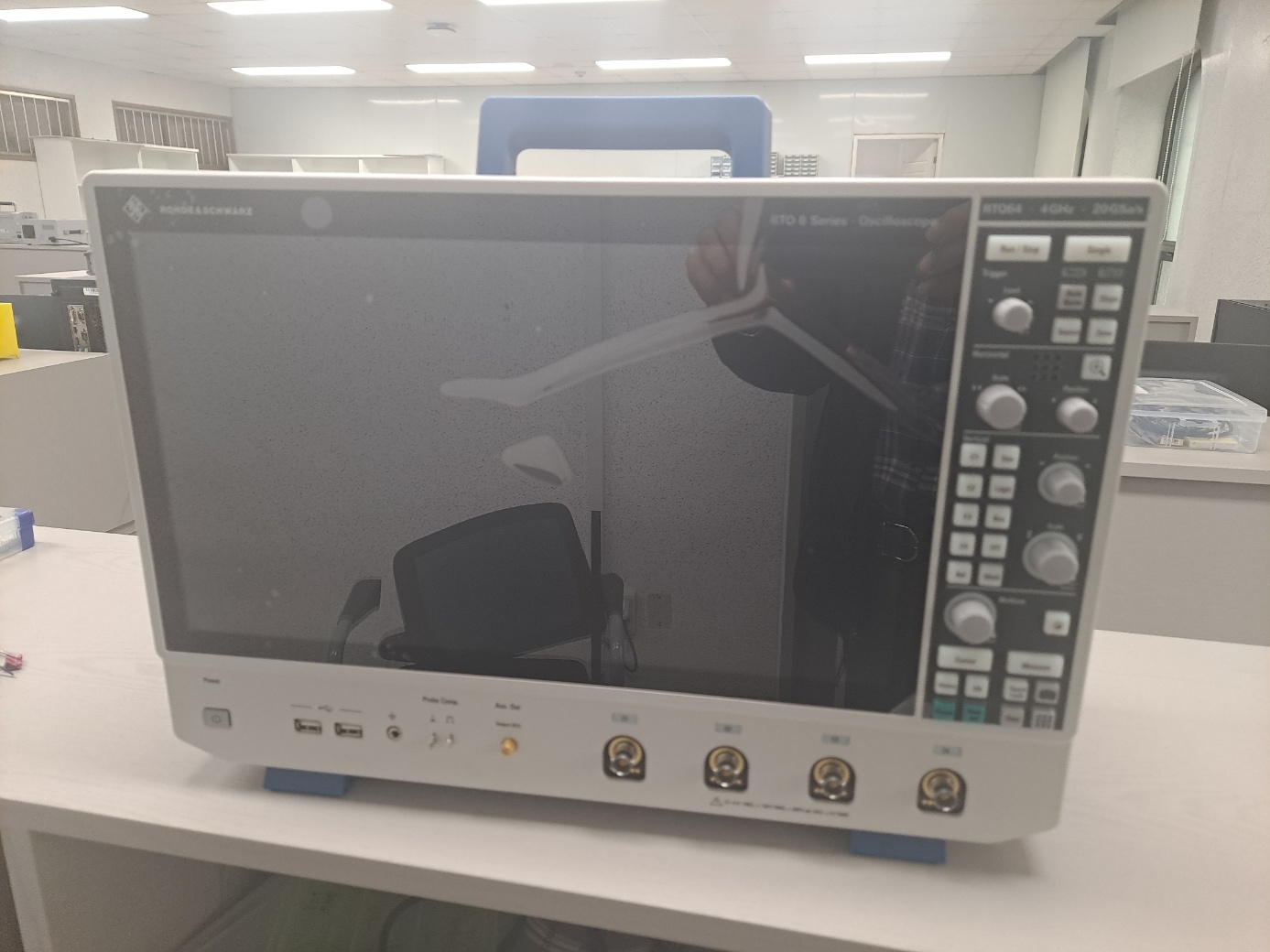

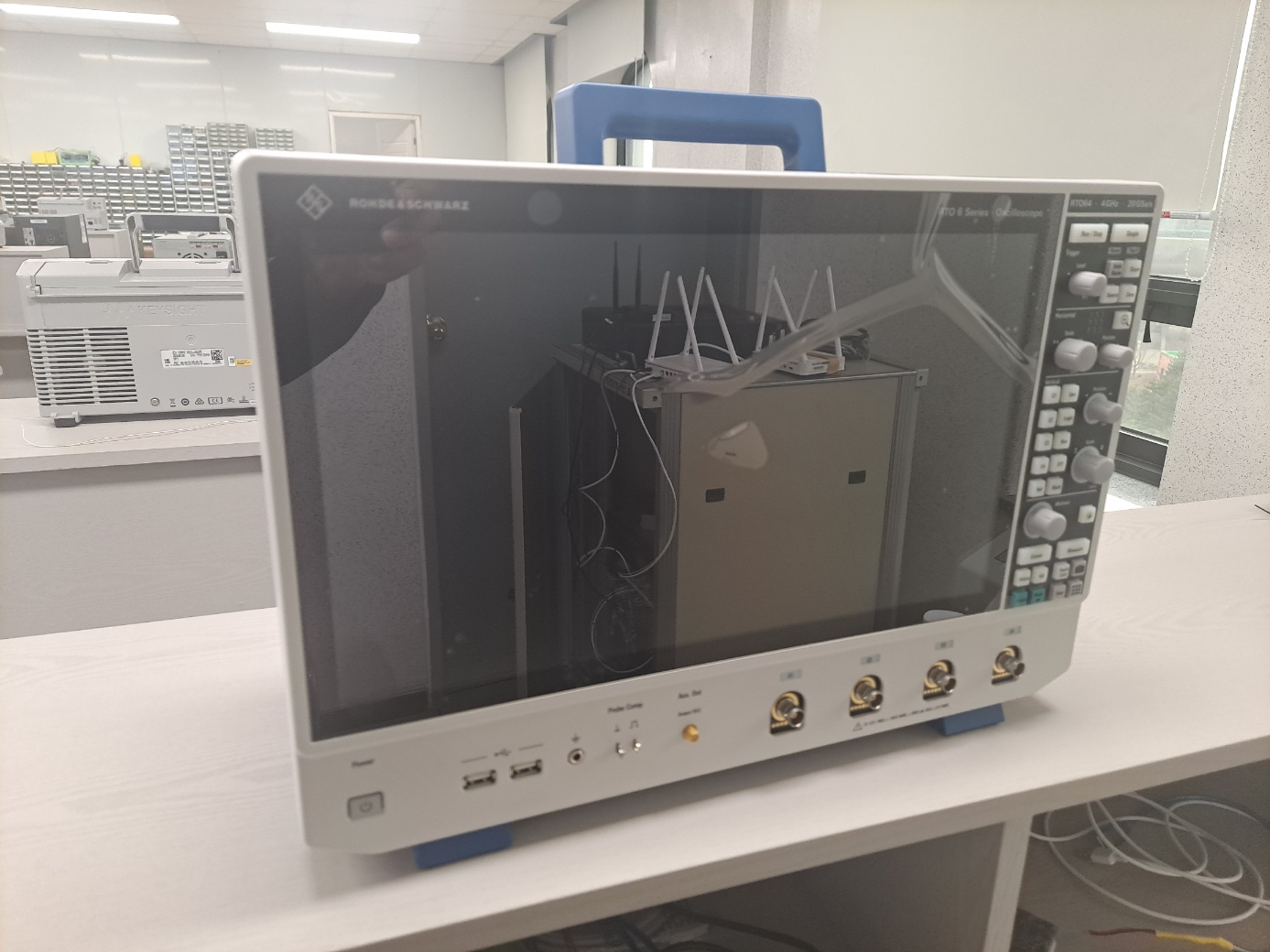

RTO 64 오실로스코프는 독일의 Rohde & Schwarz 회사에서 제조한 고성능 디지털 오실로스코프입니다. 이 오실로스코프는 특히 고속 신호 측정 및 정밀 분석을 필요로 하는 분야에서 강력한 성능을 발휘합니다. RTO 64는 신호 처리, 정확도, 대역폭 등에서 뛰어난 성능을 제공하며, 전자 회로 개발, 통신, 반도체 검사 및 고속 데이터 전송 분석 등에 많이 사용됩니다.
1)대역폭 (Bandwidth):
RTO 64는 최대 16 GHz의 대역폭을 제공하여, 고속 디지털 신호와 아날로그 신호를 정확히 측정할 수 있습니다.
2)샘플링 속도 (Sampling Rate):
샘플링 속도는 최대 **40 GS/s (기가샘플/초)**입니다. 이는 매우 높은 샘플링 속도로, 빠르게 변화하는 신호를 정확히 측정 가능합니다.
