장비정보

제작사

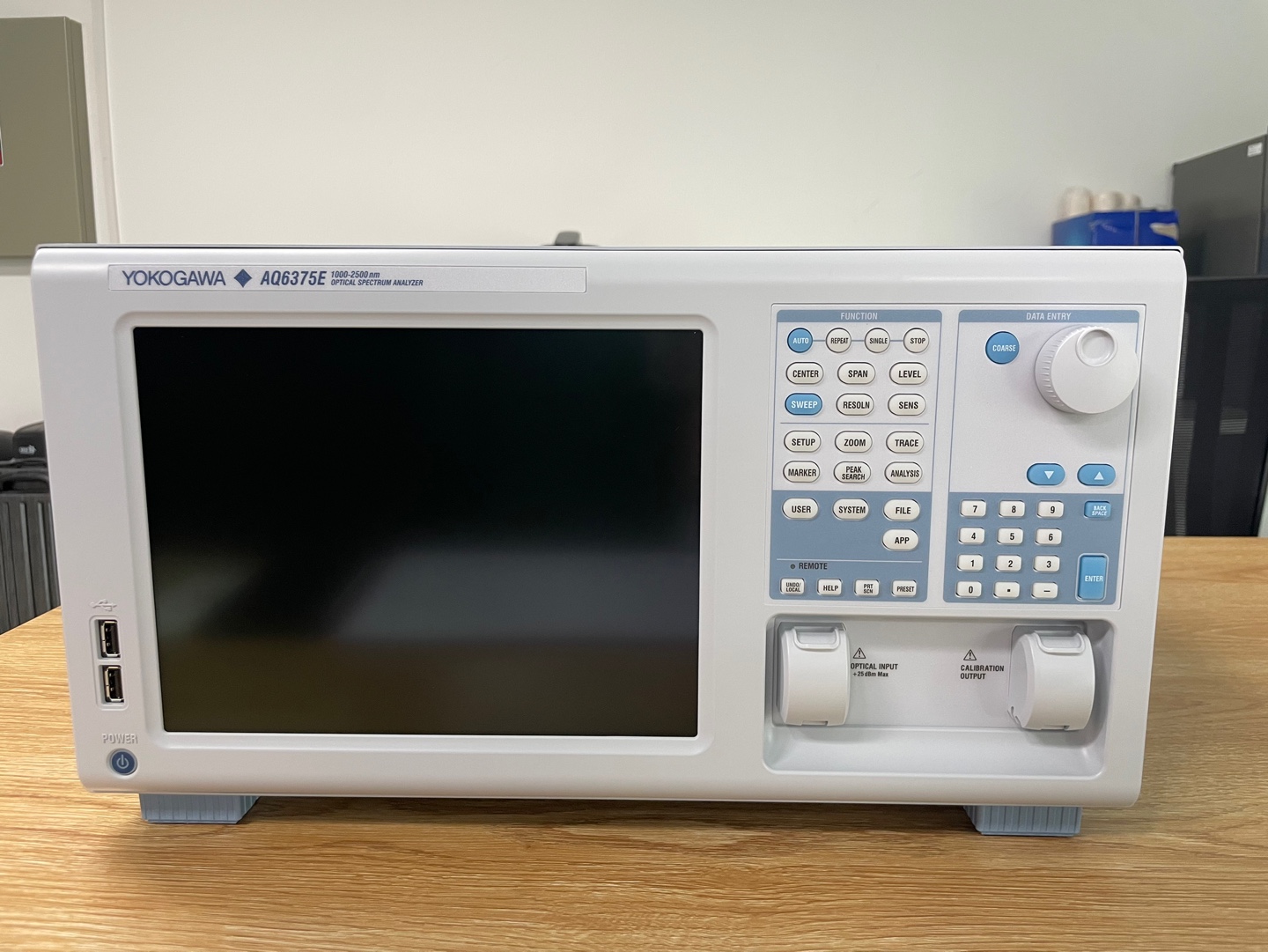

Yokogawa Electric Corporation
모델 명
AQ6375E-20-L1-F

내용연수
10년
구분
주장비

용도
분석
표준 분류
광학·전자 영상장비 > 광파발생/측정장비 > 달리 분류되지 않는 광파발생/측정장비

장비활용범위
공동활용서비스
취득일
2024-12-19

취득금액
154,000,000원
인증정보
없음
기능
○ 본 장비는 1,000 ~ 2,500 ㎚ 파장대역 광신호 스펙트럼을 실시간으로 분석하는 장비로 광섬유 센서를 구성하는 핵심 광소자인 광원, 광변조기, 광증폭기, 광스위치 등의 기본 성능 및 센서 시스템의 광신호 분석 및 최적화를 위해 사용됨
○ 국내 중소⋅중견 업체 및 연구소에서 개발한 광센서 시제품 제작지원 및 성능평가에 공동 활용됨
장비 상세설명
○ 본 장비는 광섬유기반 계측센서의 상용화를 지원하고 성능 평가에 활용되는 장비로서, 광섬유 센서를 구성하는 핵심 광소자인 광원, 광변조기, 광증폭기, 광스위치 등의 기본 성능 및 센서 시스템의 광신호 분석을 위해 필수적으로 필요한 장비로 고분해능, 신호 트래킹, 고속 측정 등 다양한 기능을 활용해 제품평가 신뢰성 향상이 가능하여 국내 개발 기술의 시험평가, 시제품 성능 평가 서비스를 제공하는 본 사업의 취지에 적합함

● 넓은 광학 다이나믹 레인지
- 넓은 측정 다이나믹 레인지를 통해 분산 피드백 레이저 다이오드(DFB-LD)의 중요한 지표인 사이드 모드 억제 비율(SMSR) 측정가능
● 높은 파장 분해능
- 파장 분해능 성능으로 DFB-LD 및 파이버 레이저의 광학 스펙트럼을 측정
● 퍼지 기능
- 후면 패널의 포트를 통해 질소와 같은 순수한 퍼지 가스를 공급함으로써 수증기와 이산화탄소 흡수의 영향을 줄여 정확한 측정을 제공
● 회절광을 위한 내장 컷 필터
- 내장 필터로 입사광을 측정 파장 범위 아래로 차단함으로써 고차 회절광의 영향을 최소화
● 터치 조작 기능
- 대형 멀티 터치 터치스크린은 쉽고 직관적인 조작
● 응용 프로그램 기능(APP 모드)
- APP 모드는 측정 조건 설정부터 분석 결과 출력까지 간편 설정 제공

이용안내

사용형태
기관의뢰 직접사용 임대가능

설치형태
이동형
사용료 형태
시간별

장비 사용료
[Hr] 1원

장비설명

본 장비는 1,000 ~ 2,500 ㎚ 파장대역 광신호 스펙트럼을 실시간으로 분석하는 장비로 광섬유 센서를 구성하는 핵심 광소자인 광원, 광변조기, 광증폭기, 광스위치 등의 기본 성능 및 센서 시스템의 광신호 분석 및 최적화를 위해 사용된다.

장비 구성 및 성능

<주요 사양>
● 파장 범위 : 1,000 ~ 2,500 ㎚
● 파장 레졸루션 : 0.1 ~ 2 ㎚
● 파장 정확도 : ± 0.05 ㎚ (1,520 ~ 1,580 ㎚), ± 0.1 ㎚ (1,580 ~ 1,620 ㎚), ± 0.5 ㎚ (Full span)
● 다이내믹 레인지 : 45 ㏈ (λPK ± 0.4 ㎚), 55 ㏈ (λPK ± 0.8 ㎚)
● 민감도 :
-70 dBm (1,800 ㎚ ~ 2,200 ㎚), -67 dBm(1,500 ㎚ ~ 1,800 ㎚, 2,200 ㎚ ~ 2,400 ㎚),
-62 dBm (1,300 ㎚ ~ 1,500 ㎚)
● 측정 속도 : 최대 0.2 sec
<주요 성능>
● 넓은 광학 다이나믹 레인지
- 넓은 측정 다이나믹 레인지를 통해 분산 피드백 레이저 다이오드(DFB-LD)의 중요한 지표인 사이드 모드 억제 비율(SMSR) 측정가능
● 높은 파장 분해능
- 파장 분해능 성능으로 DFB-LD 및 파이버 레이저의 광학 스펙트럼을 측정
● 퍼지 기능
- 후면 패널의 포트를 통해 질소와 같은 순수한 퍼지 가스를 공급함으로써 수증기와 이산화탄소 흡수의 영향을 줄여 정확한 측정을 제공
● 회절광을 위한 내장 컷 필터
- 내장 필터로 입사광을 측정 파장 범위 아래로 차단함으로써 고차 회절광의 영향을 최소화
● 터치 조작 기능
- 대형 멀티 터치 터치스크린은 쉽고 직관적인 조작
● 응용 프로그램 기능(APP 모드)
- APP 모드는 측정 조건 설정부터 분석 결과 출력까지 간편 설정 제공
