장비정보

제작사
SIGMA ELECTRONICS
모델 명
SB-7707RB-2C

내용연수
10년
구분
주장비

용도
계측
표준 분류
물리적 측정장비 > 길이/위치측정장비 > 달리 분류되지 않는 길이/위치측정장비

장비활용범위
공동활용서비스
취득일
2024-08-22

취득금액
19,250,000원
인증정보
없음
기능
-최대 측정 회전수: 61,000 rpm
-진동 측정 최소량: 0.001 ㎛
-진동 측정 채널: 2 채널
-정격 회전수 및 회전수 범위를 설정하여 진동량 측정

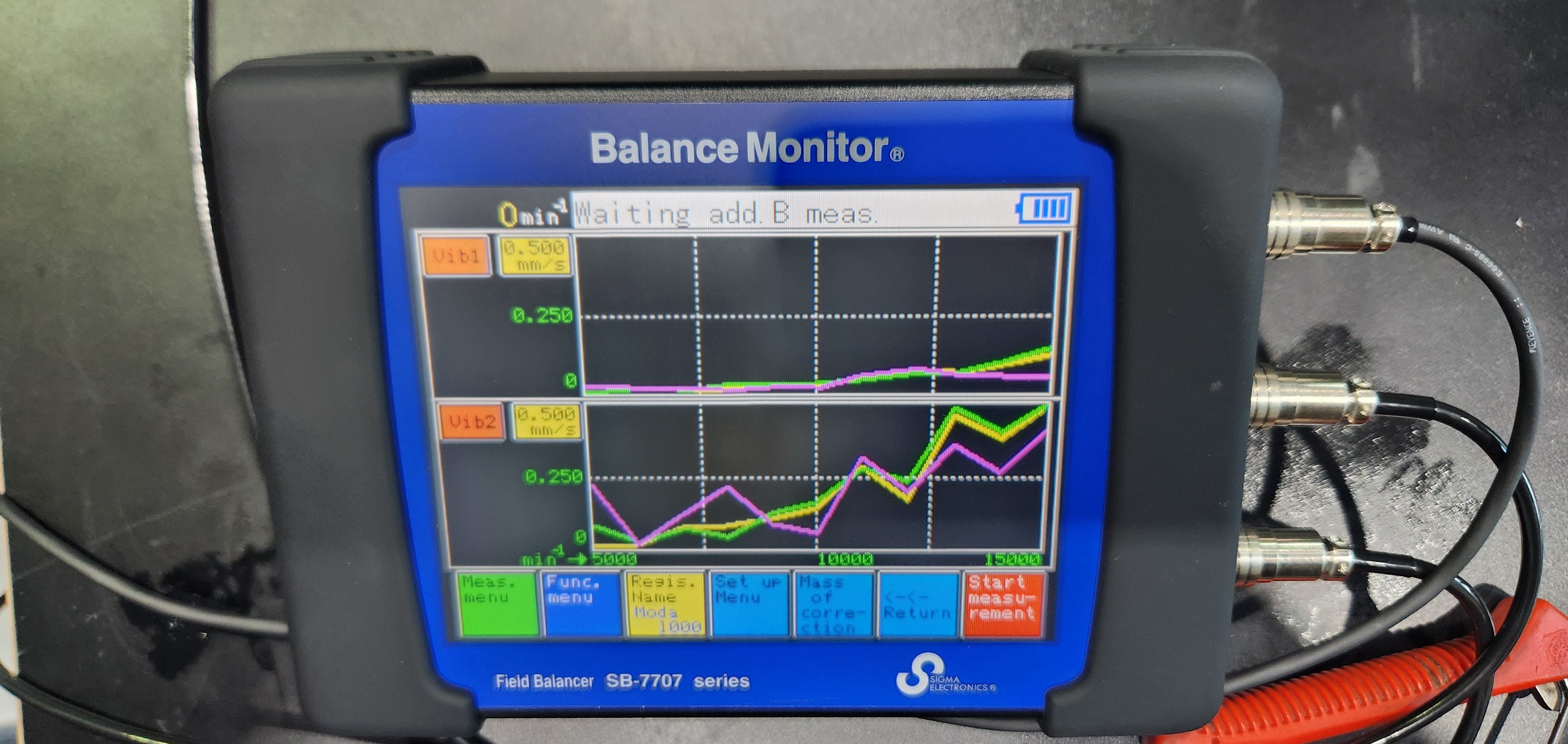

-충전형, 포터블 타입으로 주축 스핀들, 회전체 진동 계측 및 밸런싱이 가능함
장비 상세설명

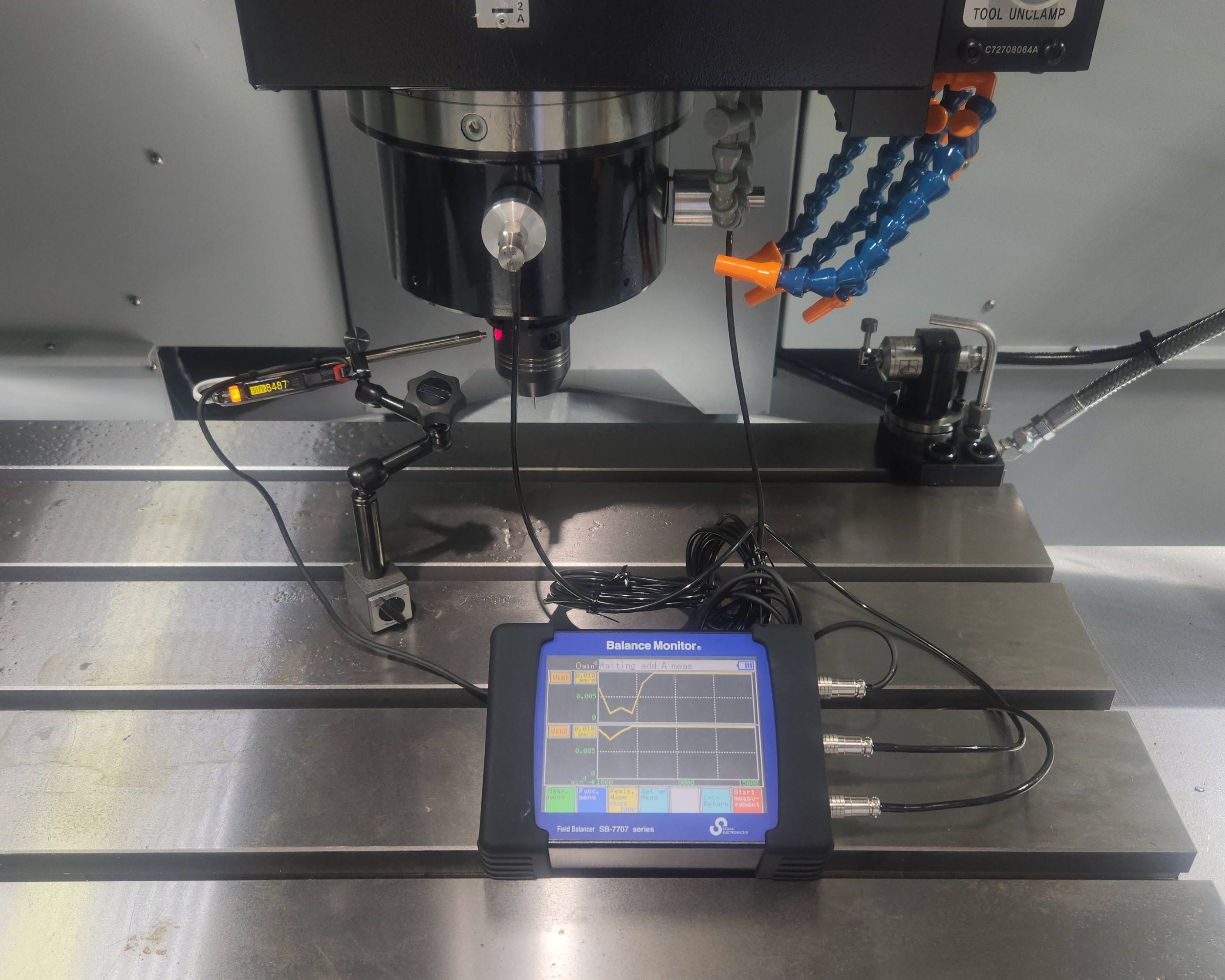

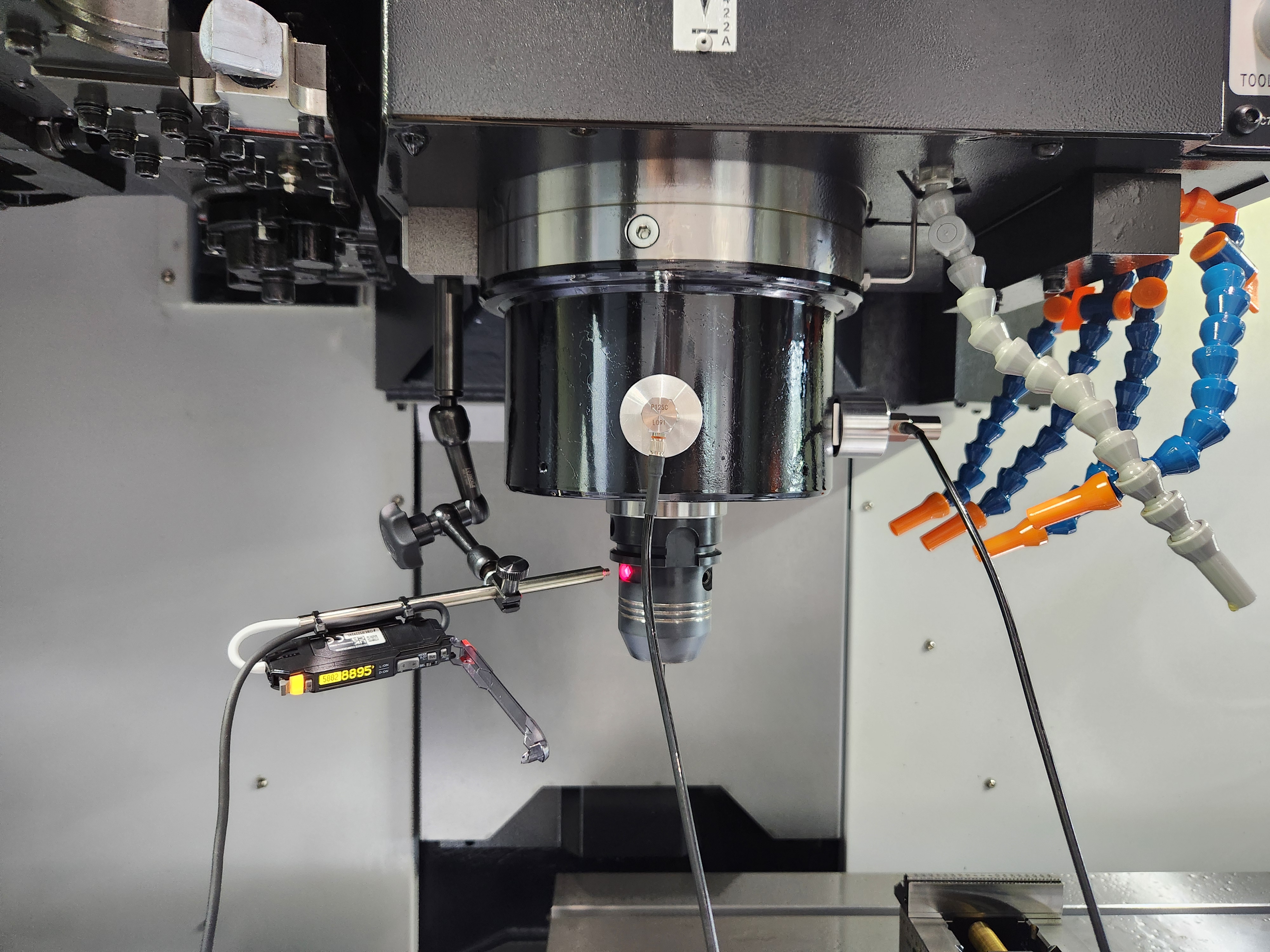

- 주축 스핀들, 서브 스핀들 등 회전체 불평형 진동 및 조화진동 분석이 가능함
- 1면 밸런싱 및 2면 밸런싱(동적) 가능함
- 밸런싱 위치는 최대 32개의 포인트를 지정하여 수행할 수 있음
- 정격 속도(1,000 rpm~) , 속도 구간 ( 1,000 ~ 61,000 rpm) 에서 진동 측정가능
- 회전수에 따라 진동 밸런싱 예측 결과를 주파수 도메인으로 확인할 수 있음
- 측정한 데이터는 내부 메모리에 저장되고, SD 카드 혹은 USB로 데이터를 반출할 수 있음

이용안내

사용형태
기관의뢰

설치형태
이동형
사용료 형태
시간별

장비 사용료
[Hr] 93,000원

장비설명

- 주축 스핀들, 서브 스핀들의 회전체 밸런싱이 가능함
- 밸런싱 위치는 최대 32개의 포인트를 지정하여 수행할 수 있음
- 정격 속도(1,000 rpm) , 속도 구간 ( 1,000 ~ 20,000 rpm) 에서 진동 측정 가능
- 회전수에 따라 진동 밸런싱 예측 결과를 확인할 수 있음
- 측정한 데이터는 내부 메모리에 저장되고, SD 카드 혹은 USB로 데이터를 반출할 수 있음

장비 구성 및 성능

-측정 회전수: 61,000 rpm
-Amplitude range of synchronized vibration: 0.001 ~ 999 um
-채널: 1 ch 이상
-포터블 타입
-장비 자체에서 발란싱 값과 보정량의 표시
