장비정보

제작사
Union Tech
모델 명
RSpro1400

내용연수
7년
구분
주장비

용도
생산
표준 분류
기계가공·시험장비 > 성형/가공장비 > 3D프린터

장비활용범위
공동활용서비스
취득일
2024-12-19

취득금액
429,245,320원
인증정보
없음
기능
서비스로봇 제품의 외관 형상 및 디자인 모형 시제품제작(레진재료 사용)
장비 상세설명
○ 고정밀 서비스로봇 RP장비는 전자융합부품 Agile제조공정 지원을 위해서 서비스로봇 제품의 내외관 형상 및 디자인 모형 제작을 위한 3차원 쾌속 조형기로써, 3차원 모델링 데이터로부터 얻어진 미세 두께의 단면에 해당하는 영역을 특정정 파장의 UV 레이저 빛을 광경화성 수지의 표면에 조사하여 경화시켜 해당 단면 작업을 완성하게 되고 이러한 작업을 한층 한층 반복하여 원하고자 하는 시제품을 제작하는 장비임
○ 특히, 본 사업은 새로운 아이디어를 바탕으로 서비스 로봇의 기능성 부품 및 외관 기구물을 개발 및 제작하고 ICT, 소프트웨어, 첨단 센서 등 전자융합부품, 모듈 적용제품의 다양한 기술의 복합체를 생산, 개발, 실증하고 부품제조 기술지원을 목적으로, 개발 및 신뢰성 확보를 위한 공동활용장비로 활용할 계획임

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 50,000원

장비설명

본 장비는 로봇 개발을 위한 시제품 제작 장비로, 제품의 짧은 개발 사이클에 대응하기 위해 쾌속조형(3D프린팅) 기술을 활용한 시제품 및 양산 제품 제작용으로 활용, 장비운영에 필수적인 모든 부속, 액세서리 일체를 포함하며 운영자의 안전성과 제품 신뢰성을 위해 인증사항 및 사용자 편의 기능을 고루 갖추고 있다.

장비 구성 및 성능

1. 장비구성
- 메인장비
- 후경화장치
- 무정전전원장치
- 레진 세척기
- 수동파트 이동

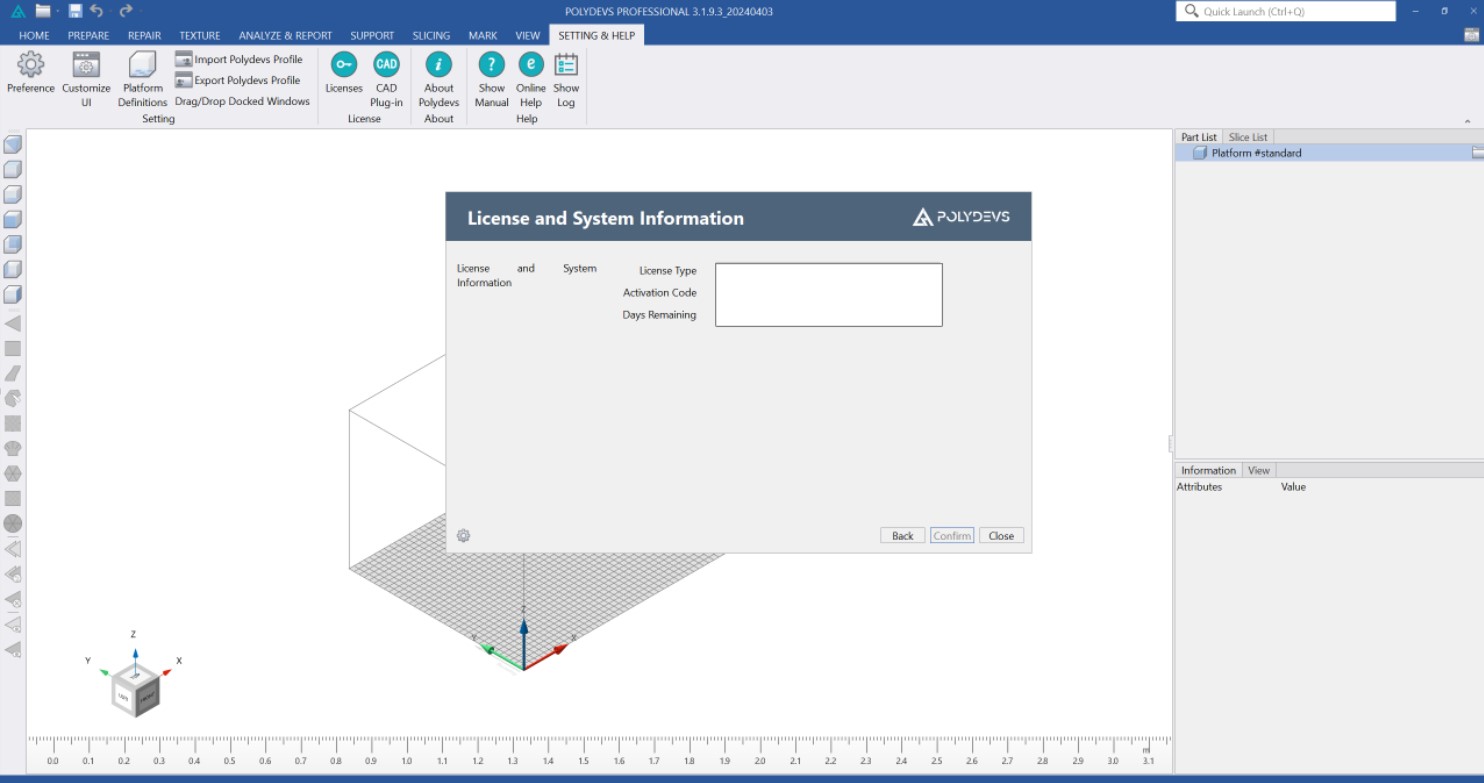

- 운영 소프트웨어(Polydevs)
2. 성능 :
- 사용 기술 : 플랫폼 하향식 UV레이저 광경화 방식
- 레이저 타입 및 수량 : Solid State UV 355nm Dual Laser
- 최대 레이저 파워 : 2 ea x 1500 mW
- 최대 스캐닝 속도 : 2 ea x 15 m/sec
- 레이저빔 타입 : Variable beam
- Build Size (제작사이즈) : 1400 x 700 x 500 (XYZ)mm
- Layer Thickness (적층두께) : 0.1 - 0.25 mm
- Accuracy(XY방향, 정밀도) : L<100mm:±0.2mm 이내, L≥100mm:±0.2% x L 이내
- 사용가능 소재 및 재료량 : ABS Like 광경화성 수지, 불투명 흰색, 940kg
