장비정보

제작사
Humenetics
모델 명
H3-50TH/LX LEG

내용연수
10년
구분
부대장비(부가장치) (주장비:자동차안전시험센터(충돌시험장비))

용도
시험
표준 분류
기계가공·시험장비 > 재료물성시험장비 > 달리 분류되지 않는 재료물성시험장비

장비활용범위
공동활용서비스
취득일
2024-11-15

취득금액
548,814,180원
인증정보
Leg system check
기능
1. 전기차, 수소연료전지차 등 미래자동차의 충돌안전평가를 위해 실차 충돌시험 및
안전부품 평가 시험 시 차량 탑승자의 안전성 평가를 위한 인체모형의 다리부분으로,
국내 및 해외 법규/상품성 시험 (NCAP : 신차 안전도평가 프로그램)에서
규정된 장비이며, 평가 시험 시 인체모형(Thor) 하부다리 내부에 장착된 가속도 센서
및 하중 센서의 상해값을 내장 계측기(DAS)가 취득하여 충돌 사고시 차량안전도
평가를 측정하는 장비임.

2. 유럽 신차 평가 프로그램(Euro NCAP)에 정의된 제반 외형규격 및 각각의 부품에 대한
검.교정 항목에 만족하는 제품임.

3. 북미 신차 평가 프로그램(US NCAP)에 정의된 제반 외형규격 및 각각의 부품에 대한
검.교정 항목에 만족하는 제품임.
장비 상세설명

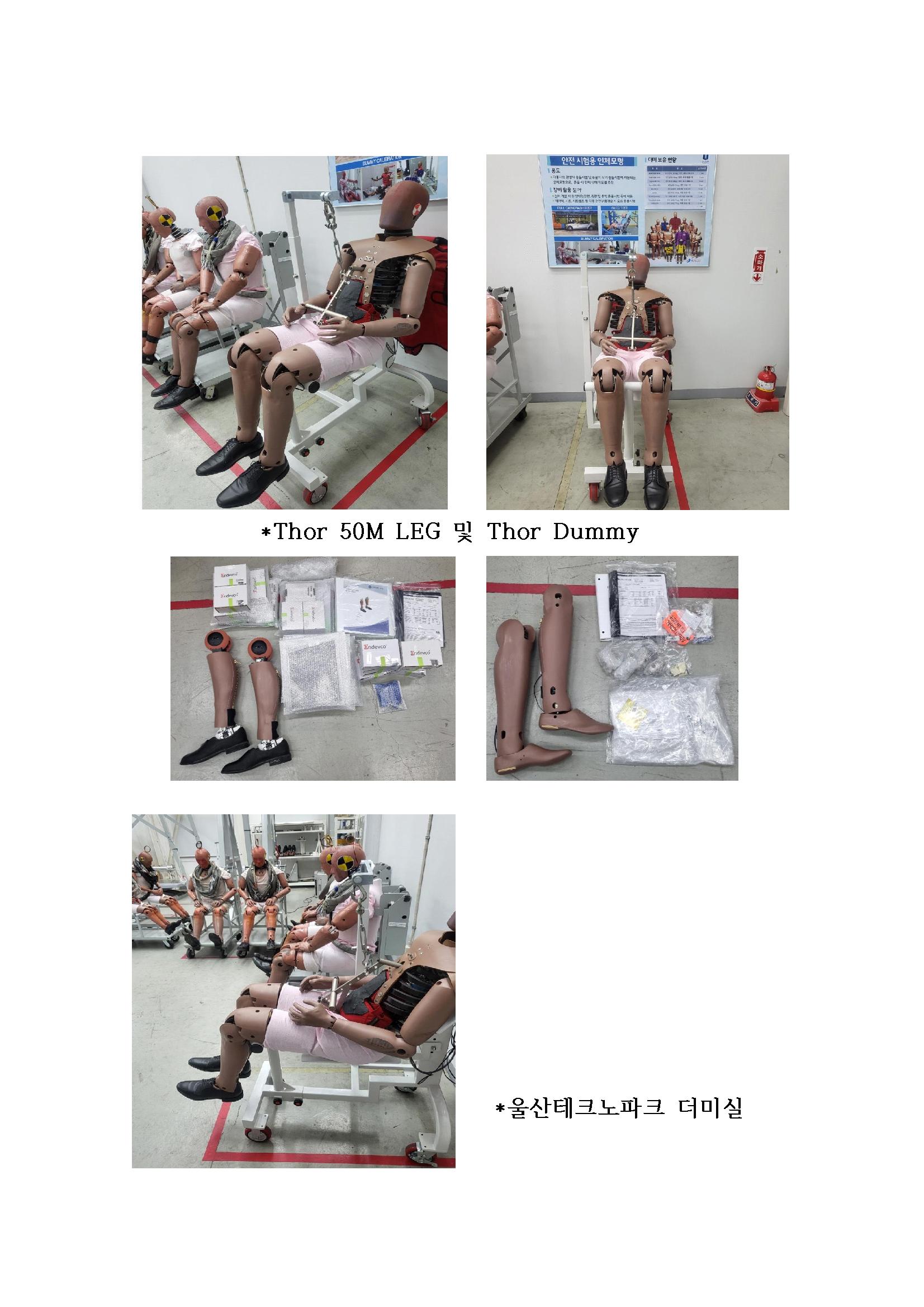

1. 성인 신형정면 더미 하부다리(Euro NCAP)
(1) 신형 성인더미(THOR)의 하부에 장착되어 내장된 데이터 계측 시스템(DAS)과 통신이
가능하며 원활히 운영.
(2) 하부다리의 내부 계측장치는 별도 외부 장치와 연결없이 더미 몸체 내부 계측장치와
연결 및 통신이 가능하며, 데이터 취득시 동기화된 데이터를 취득 가능.
(3) 유럽신차평가프로그램(Euro NCAP)에 정의된 제반 외형규격 및 각각의 부품에 대한
검.교정 항목을 합격한 제품.

2. 성인 신형정면 더미 하부다리(US NCAP)
(1) 신형 성인더미(THOR)의 하부에 장착되어 내장된 데이터 계측 시스템(DAS)과 통신가능
및 운영.
(2) 하부다리의 내부 계측장치는 별도 외부 장치와 연결없이 Thor Dummy 몸체 내부
계측장치와 연결 및 통신이 가능하며, 데이터 취득시 동기화된 데이터를 취득 할 수
있음.
(3) 하부다리의 내부 계측장치는 DTS 계측장치 운영 SW로 계측장치 및 연결된 센서등
설정 및 제어가 가능.
(4) 북미신차평가프로그램(US NCAP)에 정의된 제반 외형규격 및 각각의 부품에 대한
검.교정 항목을 합격한 제품임.

이용안내

사용형태
기관의뢰 직접사용 임대가능

설치형태
이동형
사용료 형태
일별

장비 사용료
[Hr] 31,831원

장비설명

1. 본 전기수소차 핵심부품 및 차량충돌 안전성 확보 지원 과제의 전기차, 수소연료전지차 등
미래자동차의 충돌안전평가를 위해 실차 충돌시험 및 안전부품 평가 시험 시 차량 탑승
자의 안전성 평가를 위한 인체모형의 하부다리 모형으로, 국내 및 해외 법규/상품성 시험
(NCAP : 신차 안전도평가 프로그램)에서 규정된 장비 이며, 과제의 목적인 증가하는
전기차 핵심부품에 대한 충돌 안전성 평가 시험시 인체모형 하부다리 내부에 장착된
가속도 센서 및 하중 센서의 상해값을 취득하여 차량안전도 평가를 실시하는
인체모형(신규더미_Thor)중 하부다리 모형임.

장비 구성 및 성능

1. US NCAP 시험용_1세트
2. Euro NCAP 시험용_1세트
총 2세트가 1개로 구성
(장비소프트웨어명 “data PRO“_재단보유)
1. 성인정면더미 하부다리 Euro NCAP
1) 당 소에서 운영중인 신형 성인더미(THOR)의 하부에 장착되어 내장된 데이터 계측 시스템(DAS)와
통신이 가능하며 원활히 운영되어야 한다.
2) 하부다리의 내부 계측장치는 별도 외부 장치와 연결없이 기보유 중인 더미 몸체 내부 계측장치와
연결 및 통신이 가능해야 하며, 데이터 취득시 동기화된 데이터를 취득 할 수 있을 것
3) 하부다리의 내부 계측장치는 기 보유중인 계측장치 운영 SW로 계측장치 및 연결된 센서등
설정 및 제어가 가능할 것.
4) 유럽신차평가프로그램(Euro NCAP)에 정의된 제반 외형규격 및 각각의 부품에 대한 검교정 항목을
합격한 제품일 것.
5) 5축 TIBIA 하중 센서 : 4 ea
- 측정방식 : DAS 커넥터, 케이블, ID 칩을 사용하여 상, 하의 5축 정강이 하중 측정
- 계측 : Fx, Fy, Fz, Mx, My(3축 Force, 2축 Moment)
- 용량 (N/NM) : Fx(11,000) / Fy(11,000) / Fz(11,000) / Mx(390) / My(390) 또는 그 이상
- 비선형도(Non-Linearity(% F.S.)) : 1.0 % 또는 그 이하
- 히스테리시스(Hysteresis(% F.S.)) : 1.0 % 또는 그 이하
- 크로스토크(Crosstalk(% F.S.)) : 5.0 % 또는 그 이하
6) 무릎변위 센서 (좌,우) : 4 ea
- 측정방식 : DAS 커넥터, 케이블, ID 칩을 사용하여 무릎의 압축을 측정
7) 데이터 저정장치 (Data Acquisition System) : 1 set

(1000자 제한)
