장비정보

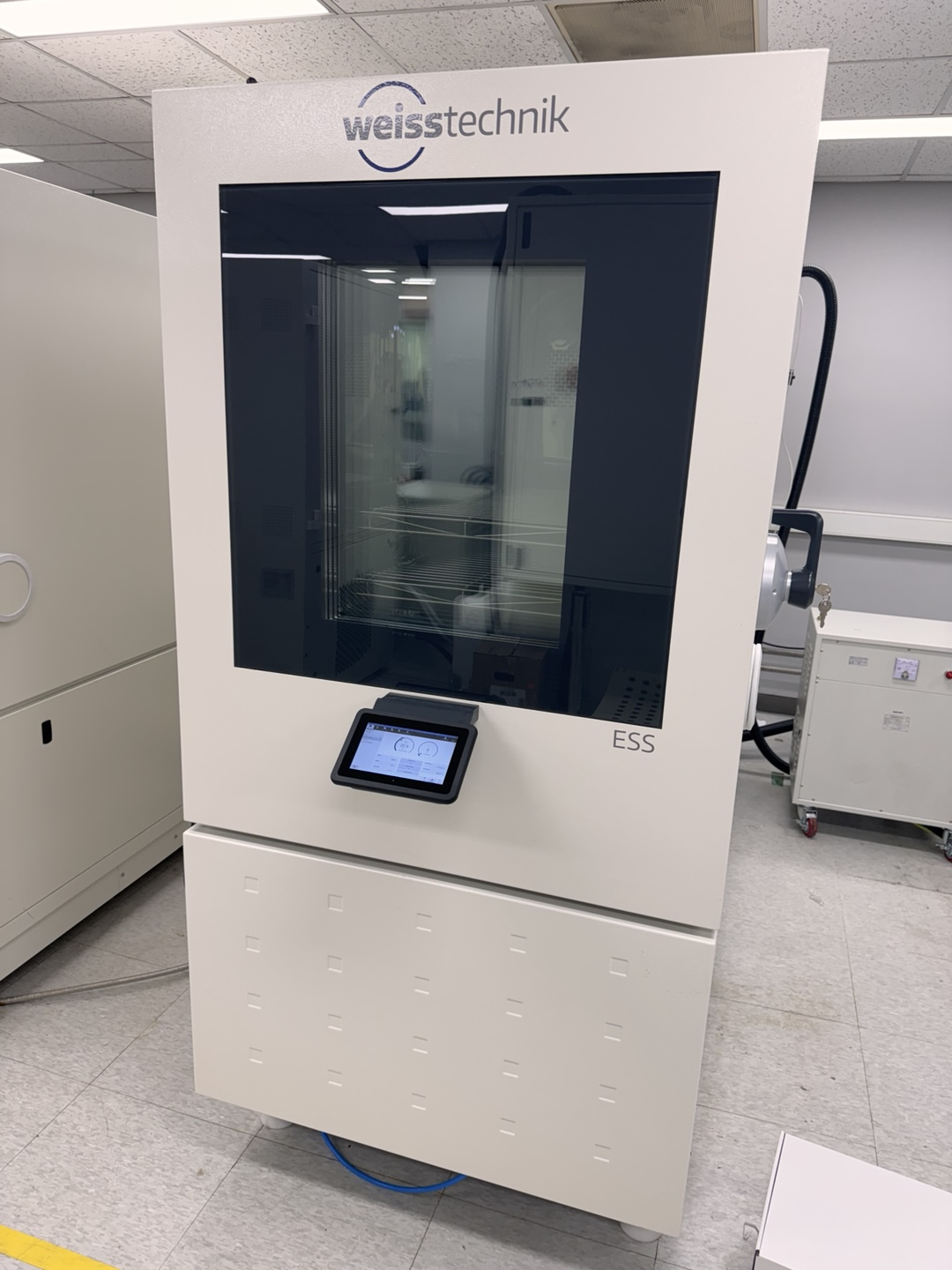

제작사
Weiss
모델 명
ESS C/480/70/25

내용연수
10년
구분
주장비

용도
시험
표준 분류
기계가공·시험장비 > 재료물성시험장비 > 온습도시험기

장비활용범위
공동활용서비스
취득일
2024-12-24

취득금액
197,718,480원
인증정보
IEC 60068-2-1,IEC 60068-2-2,IEC 60068-2-14,IEC 60068-2-78,IEC 60068-2-38,AEC-Q200,JESD22- A104,MIL-STD-810G
기능
차량반도체 및 관련 소재의 다양한 환경(온도변화, 저온, 고온, 습도, 온습도싸이클) 에서의 신뢰성 검증
장비 상세설명
○ 차량반도체 및 관련 소재의 고신뢰성 보증을 위하여 다양한 환경(온도변화(25℃/분), 저온(-70도), 고온(180도), 습도((10 ~ 98) % R.H., 온습도싸이클) 조건을 인가하여 특성변화와 고장여부 확인
○ 특히, 온도급변 조건으로 열팽창 계수가 다른 인자의 조사 등의 목적을 달성할 수 있으며, 고장의 환경요인중 40%를 차지하는 온도, 19%를 차지하는 습도 스트레스를 검증할 수 있음

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 12,000원

장비설명

○ 차량반도체 및 관련 소재의 고신뢰성 보증을 위하여 다양한 환경(온도변화(25℃/분), 저온(-70도), 고온(180도), 습도((10 ~ 98) % R.H., 온습도싸이클) 조건을 인가하여 특성변화와 고장여부 확인
○ 특히, 온도급변 조건으로 열팽창 계수가 다른 인자의 조사 등의 목적을 달성할 수 있으며, 고장의 환경요인중 40%를 차지하는 온도, 19%를 차지하는 습도 스트레스를 검증할 수 있음

장비 구성 및 성능

○ 주요 구성
- 챔버(온습도), 컨트롤 시스템, 소프트웨어, 액세사리 로 구성
○ 주요 성능
- 온도범위 : (-70 ~ 180) ℃
- 온도변화율 : 25℃/분
- 습도범위 : (10 ~ 98) % R.H.
- 챔버내부크기 : 480 ℓ (800 x 650 x 950 (WxDxH) mm)
- 온도정밀도 : ±0.5 ℃
- 습도정밀도 : ±3 % R.H.
- 시험규격(AEC-Q100, AEC-Q101 TC, HTOL, THB, AQG324 HTS, LTS, HTRB, HTGB, H3RTB, IEC 60068-2-14, Test Nb, ISO 16750-4, Temp. steps, ISO 16750-4, Temp. cycling, ETSI EN 300019-2-4, Test Nb, MIL-STD-331 C, Test C6, Test C1와 같은 온도급변 사이클 시험뿐만 아니라 IEC 60068-2-30, Test Db, Var. 1, Var. 2, IEC 60068-2-38, ISO 16750-4, Damp heat cyclic, ISO 16750-4, Temp/Humid, cyclic, MIL-STD-750G, Change 3, MIL-STD-810 G, Meth. 507.5, MIL-STD-883 J, Meth. 1004.7, JESD22-A100D, ES95400-10, ES90000-04 고온동작, 저온동작, 고온고습내구 등)
- 콘트롤장치
·데이터 수집 장치 : Analog I/O, Digital I/O, Counter
·Data acquisition, 온도, 기압, 시험시간, 시험회수 에 대하여 컨트롤, 그래프 저장, 데이터 저장 및 추출이 가능할 것
- 제어용 PC 및 모니터
·운영체제, 유틸리티, 소프트웨어(S!MPATI® Software 4.70) 및 부대품
