장비정보

제작사
㈜온메이커스
모델 명
빅데이터기반 통합관제 분석시스템

내용연수
5년
구분
주장비

용도
분석
표준 분류
데이터 처리장비 > 하드웨어 > 달리 분류되지 않는 하드웨어

장비활용범위
공동활용서비스
취득일
2024-12-26

취득금액
2,198,560,570원
인증정보
없음
기능
본 장비는 데이터 수집부터 시각화까지 제공하는 SW를 통합 관리할 수 있는
서버, 보안, 데이터 스토리지를 포함하는 빅데이터 기반 통합관제 분석 시스템이다.

전기 이륜차 배터리 공유스테이션 운영 시 생성되는 공유스테이션 및 배터리/전기 이륜차의 데이터 수집과 통합관리를 통한
관제 모니터링 및 예측분석을 위한 장비로 실증지별 주행 특성 연계 배터리 공유스테이션 최적화 운영을 지원하기 위한 장비이다.
장비 상세설명
충전스테이션과 배터리 및 이륜차에서 생성되는 다양한 데이터에 대한 통합 관리 기능 제공
- 스테이션, 배터리, 전기 이륜차의 운영 관련 데이터 수집 및 연계 기능
- 수집된 데이터를 기준정보에 맞게 맵핑 및 파싱, 데이터 변환/전처리 기능
- 대용량 실시간 데이터 및 센서, 환경 데이터 등 각종 데이터의 분산저장 기능

충전스테이션 운영현황을 통합 모니터링하고 다양한 분석지원이 가능한 대시보드 기능 제공
- 충전스테이션, 배터리, 이륜차와 관련된 정보의 모니터링 대시보드
- 수집된 운영데이터 및 분석 결과를 활용한 관제 업무 Workflow
- 공유스테이션 운영데이터를 집계/분석하여 스테이션별 운영현황 통계분석 대시보드

이용안내

사용형태
기관의뢰 직접사용

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 45,000원

장비설명

1. 관제시스템 데이터 관리 및 분석 모듈
충전스테이션과 배터리, 이륜차 등에서 생성되는 데이터를 실시간 수집/연계 및 저장
취득된 데이터를 관제시스템 구성 및 다양한 분석/시각화 서비스에 적용할 수 있도록 데이터 가공 및 전처리 기능 제공
1) 데이터 플랫폼 모듈
- 데이터 플랫폼 모듈은 분산 환경 기반의 빅데이터 저장 및 처리, 관제 관리 기능
- 실시간 충전스테이션 및 이륜차 생성 데이터의 수집 및 연계 인터페이스 탑재
- 다량의 대용량 데이터를 처리할 수 있는 성능 및 사양 지원
2) 데이터 플랫폼 스토리지 모듈
- 수집된 데이터 용량과 유형을 고려한 안정적인 데이터 처리 및 저장을 할 수 있는 분산 환경 기반의 저장소(레파지토리)를 제공
2. 관제시스템 데이터 보안 모듈
데이터 관리 및 보안, 안정적 운영을 위한 관제시스템에 대한 보안 모듈 적용
보안 모듈은 DDoS 대응, IPS, 방화벽 등 네트워크 보안도 포함되어야 하며
하위 네트워크 및 장비들과 호환을 할 수 있도록 구성
1) 관제시스템 데이터 보안 모듈
- 가상 도메인 기능을 통해 네트워크 환경에 맞춰 DDoS 공격 대응
- 보호 프로파일 별로 물리적(Segment), 논리적(IP Address)으로 침입 방어
- 네트워크 환경에 대해 유연한 방화벽 구성
- 다양한 하위 네트워크나 장치들의 연결 관리가 가능하고 데이터 전송 및 처리

3. 통합관제 모니터링 모듈
수집된 운영데이터와 분석 결과 데이터를 활용하여 관제 모니터링 환경을 구축 및 관제 환경 모니터링 환경을 기반으로 모니터링, 유지보수, 고장 대응의 관제 업무 Workflow 환경 지원 가능
1) 관제 Display 모듈 구성
- 관제 업무 Workflow 환경구성과 지원을 위한 데이터의 시각적 관찰 및 추적이 가능하도록 관제용 Display 모듈과 단말기, 관제용 대시보드로 구성
2) 통합관제 모니터링 모듈 필수 구성
- 모니터링 대시보드 기능 지원, 운영현황 통계분석 대시보드 제공

장비 구성 및 성능

1. 데이터 관리 및 분석 모듈

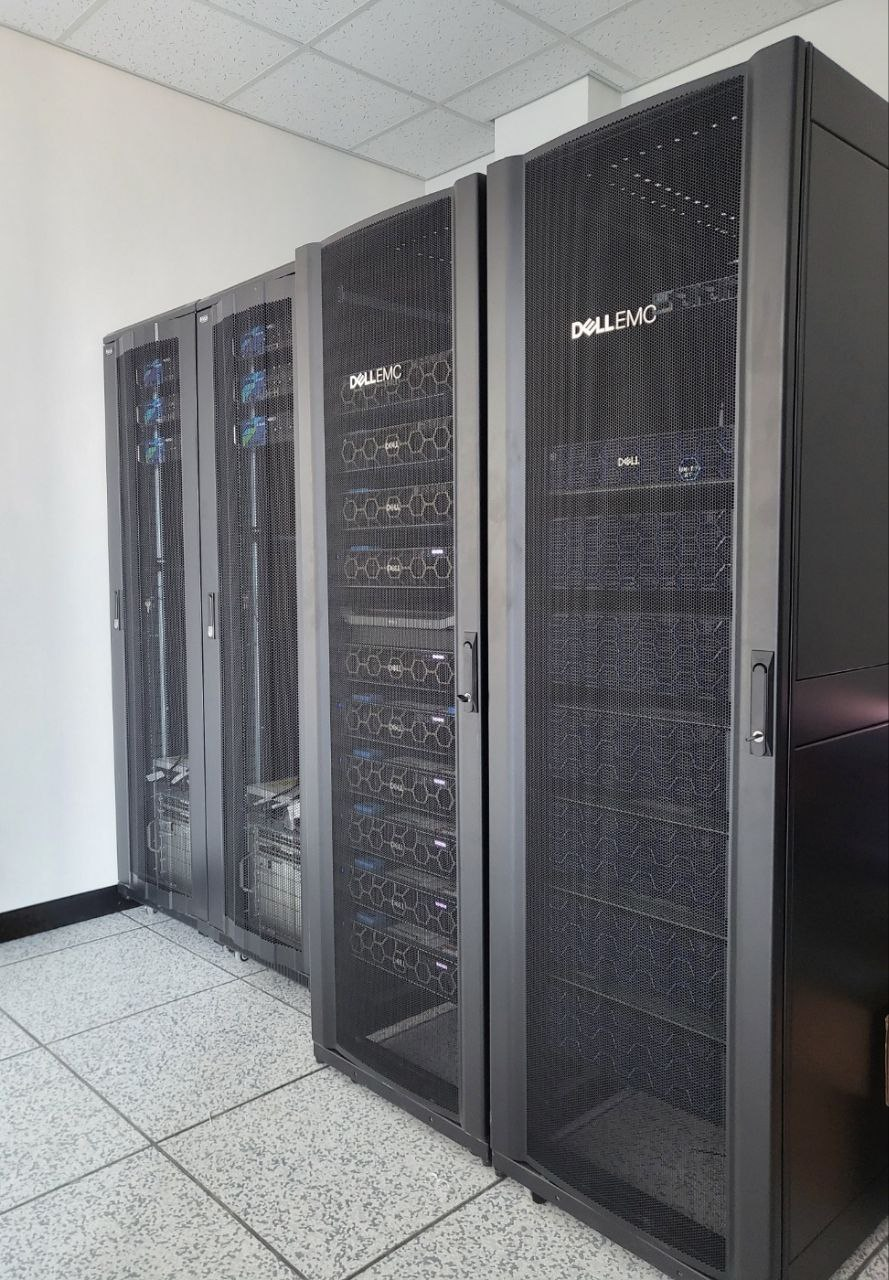

1) 데이터 플랫폼 모듈(10식)
- O/S: Linux Centos 8.0
- Processor: Intel® Xeon® Gold 6354 Processor
- RAM: 128GB (32GB x 4EA) RDIMM, 3200MT/s, Dual Rank 16Gb BASE x8
2) 데이터 플랫폼 스토리지 모듈(1식)
- Dell Unity Hybride DPE 등 6기
3) 빅데이터 기반 통합 플랫폼(1식)

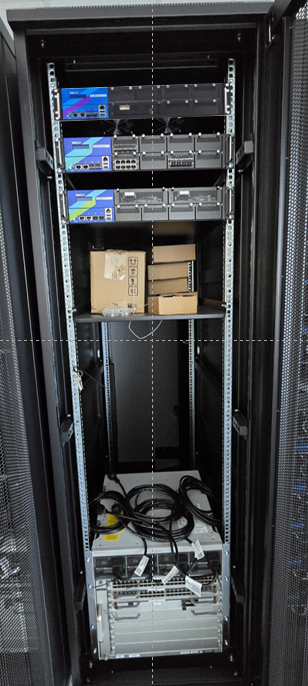

2. 데이터 보안 모듈

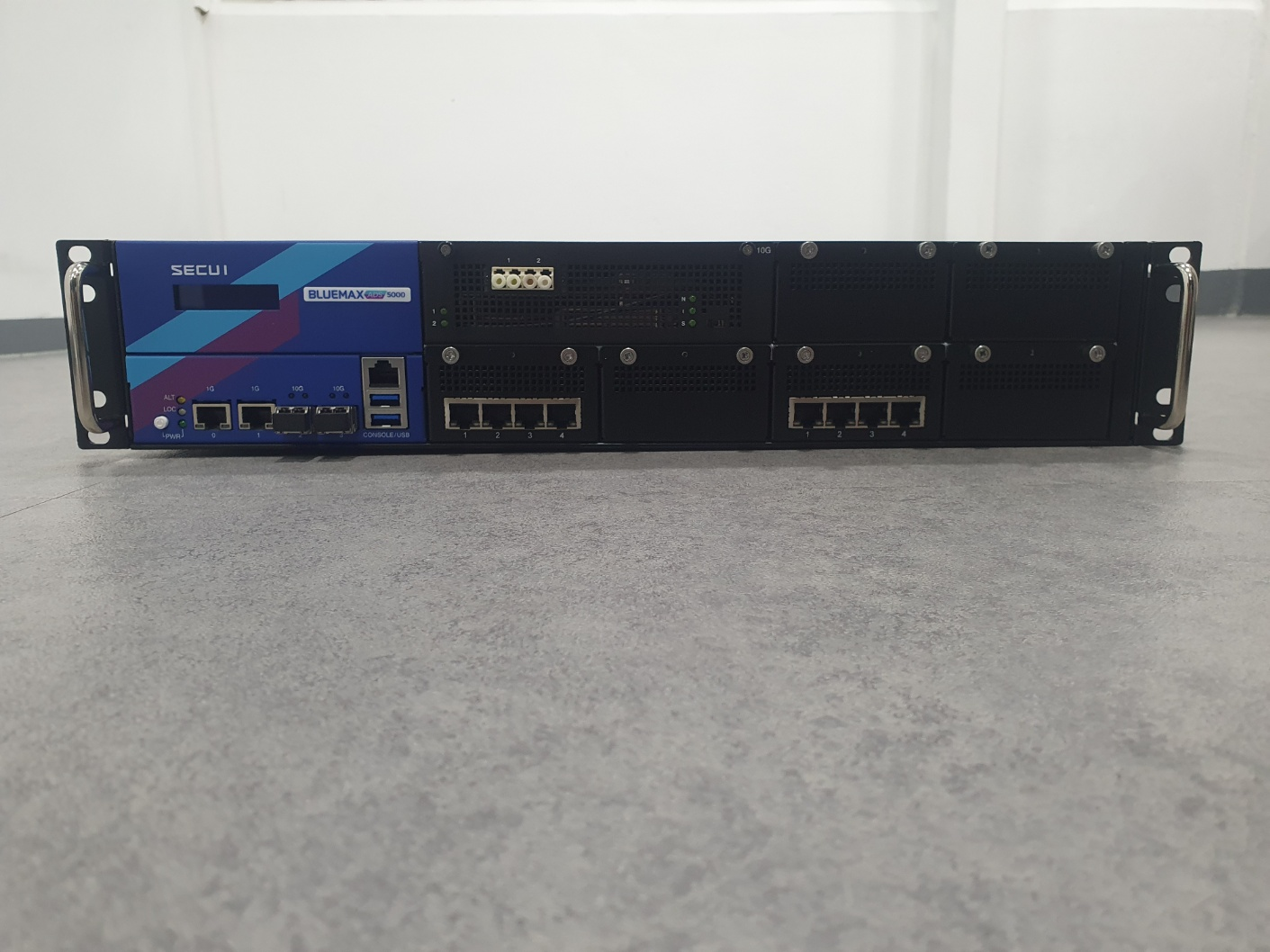

1) 관제시스템 데이터 보안 모듈(2식)
- CPU: 2.1GHz (8Core) x 2 / MEM: 32GB
- Storage-System: SSD 128GB / Storage-Log: SSD 1.92TB

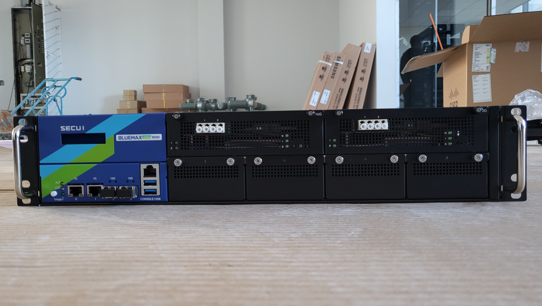

2) 데이터 플랫폼 DDoS 대응장비(2식)
- CPU: 2.4GHz (10Core) / MEM: 32GB
- Storage-System: HDD 2TB / Power: Dual Power
3) 데이터 플랫폼 관제실 침입방지 시스템(2식)
- CPU: 2.1GHz (8Core) x 2 / MEM : 96GB
- Storage-System: SSD 128GB / Storage-Log : SSD 1.92TB

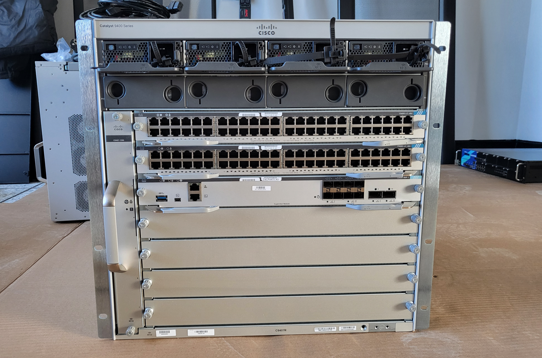

4) 데이터 플랫폼 네트워크 백본(2식)
- Catalyst 9400 Series 7slot Sup 2xC9400-LC-48U DNA-A LIC
- SNTC-8X5XNBD Catalyst 9400 Series 7 slot Sup 2xC940

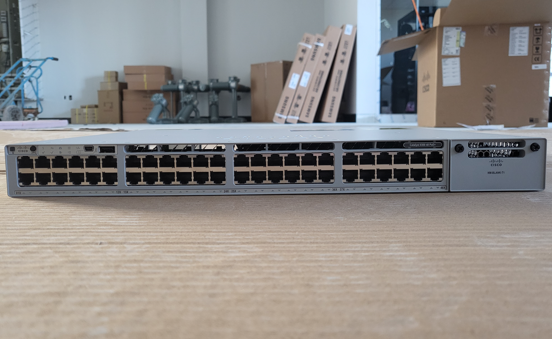

5) 데이터 플랫폼 네트워크 L3 스위치(2식)
- Catalyst 9300 48-port PoE+ Network Advantage
- NTC-8X5XNBD Catalyst 9300 48-port PoE+ Network Adva
3. 통합관제 모니터링 모듈

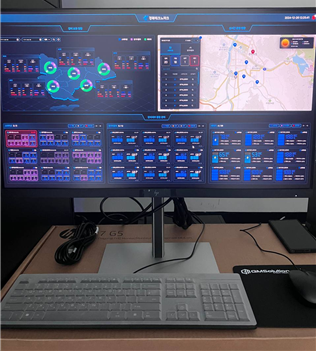

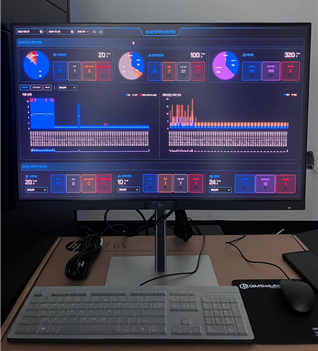

1) Display구성: 55인치(12식), 75인치(4식)
2) 관제실 단말기 (1식)
3) 관제실 단말기 모니터 (1식) : 1920 x 1080
4) 관제 모니터링 시스템 (1식)
