장비정보

제작사
Renishaw
모델 명

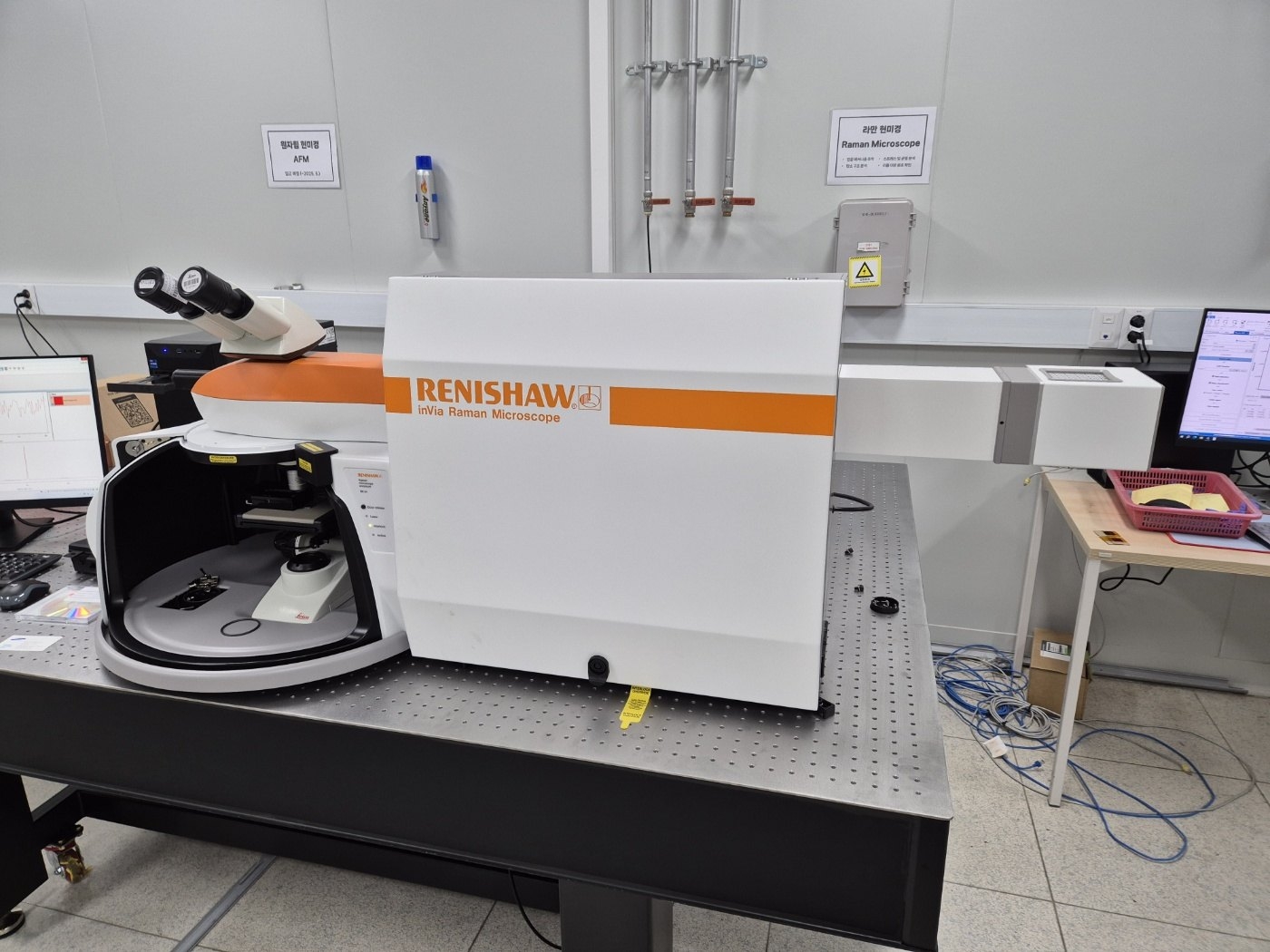

Renishaw Invia

내용연수
10년
구분
주장비

용도
분석
표준 분류
화합물 전처리·분석장비 > 분광분석장비 > 라만분광기

장비활용범위
공동활용서비스
취득일
2024-11-11

취득금액
191,976,280원
인증정보
없음
기능
분자 구조를 측정과 분석
Laser를 이용하여 sample의 변화를 측정 및 구조 해석
미지 시료를 위한 데이터베스를 구축하고 관리
장비 상세설명
Raman 분광기는 laser를 이용하여 분자의 구조를 해석하는 장비로 분자 진동을 spectrum으로 표현하여 성분분석, 형태변화 분석등에 사용된다.
분광계(spectrometer)에서 빛의 세기를 주파수에 따른 띠(band) 혹은 반복적 피크(series of peaks)로 표시되는 스펙트럼(spectrum)을 이용한 라만 분광학은 분자의 진동 스펙트럼을 측정하여 분자의 진동 구조를 연구하거나 물질의 정성, 정량 분석에 이용되어 왔으며, 최근에는 생체조직의 세포 내 혹은 세포 외의 생화학적, 형태학적 정보 분석을 위한 연구에도 적용되고 있다

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 50,000원

장비설명

분자 구조를 측정과 분석
Laser를 이용하여 sample의 변화를 측정 및 구조 해석
미지 시료를 위한 데이터베스를 구축하고 관리
분광계(spectrometer)에서 빛의 세기를 주파수에 따른 띠(band) 혹은 반복적 피크(series of peaks)로 표시되는 스펙트럼(spectrum)을 이용한 라만 분광학은 분자의 진동 스펙트럼을 측정하여 분자의 진동 구조를 연구하거나 물질의 정성, 정량 분석에 이용

장비 구성 및 성능

1) Raman System
- Extremely high efficiency 250 mm focal length spectrograph (>30% throughput in spectrograph).
- Spectral range -- (UV to NIR) covering 200 nm to 2000 nm (with special InGaAs detector)
- Spectral resolution -- High resolution capability FWHM is 0.9 cm-1 using high dispersion grating
- Spectral dispersion -- High dispersion capability of < 0.5 cm-1 / pixel
- Reproducibility -- High reproducibility of ±0.1 cm-1
- Stability – High stability of ±0.01 cm-1
- Sensitivity – 4th order of silicon, standard signal to noise > 2:1 (highest >4:1), 3rd order of silicon, standard signal to noise > 15:1 (highest >20:1)
- Best spatial resolution : 0.25 μm (lateral), < 1 μm (axial)
- Automated, kinematically mounted, magnetically attached, Rayleigh filter set for 532 nm excitation, using paired filters, allowing ripple-free measurement of the Raman & PL spectrum to 100 cm-1 from the laser line.
- Visible lens set motorised and kinematically mounted for optimised spectral resolu
