장비정보

제작사
(주)제이에프엠엔지니어링
모델 명
JFM TC/512/2/10

내용연수
10년
구분
주장비

용도
시험
표준 분류
기계가공·시험장비 > 열유체장비 > 항온/항습장비

장비활용범위
공동활용서비스
취득일
2024-10-17

취득금액
86,007,830원
인증정보
ES90000, ES91500, ES95400,IEC60068 등
기능

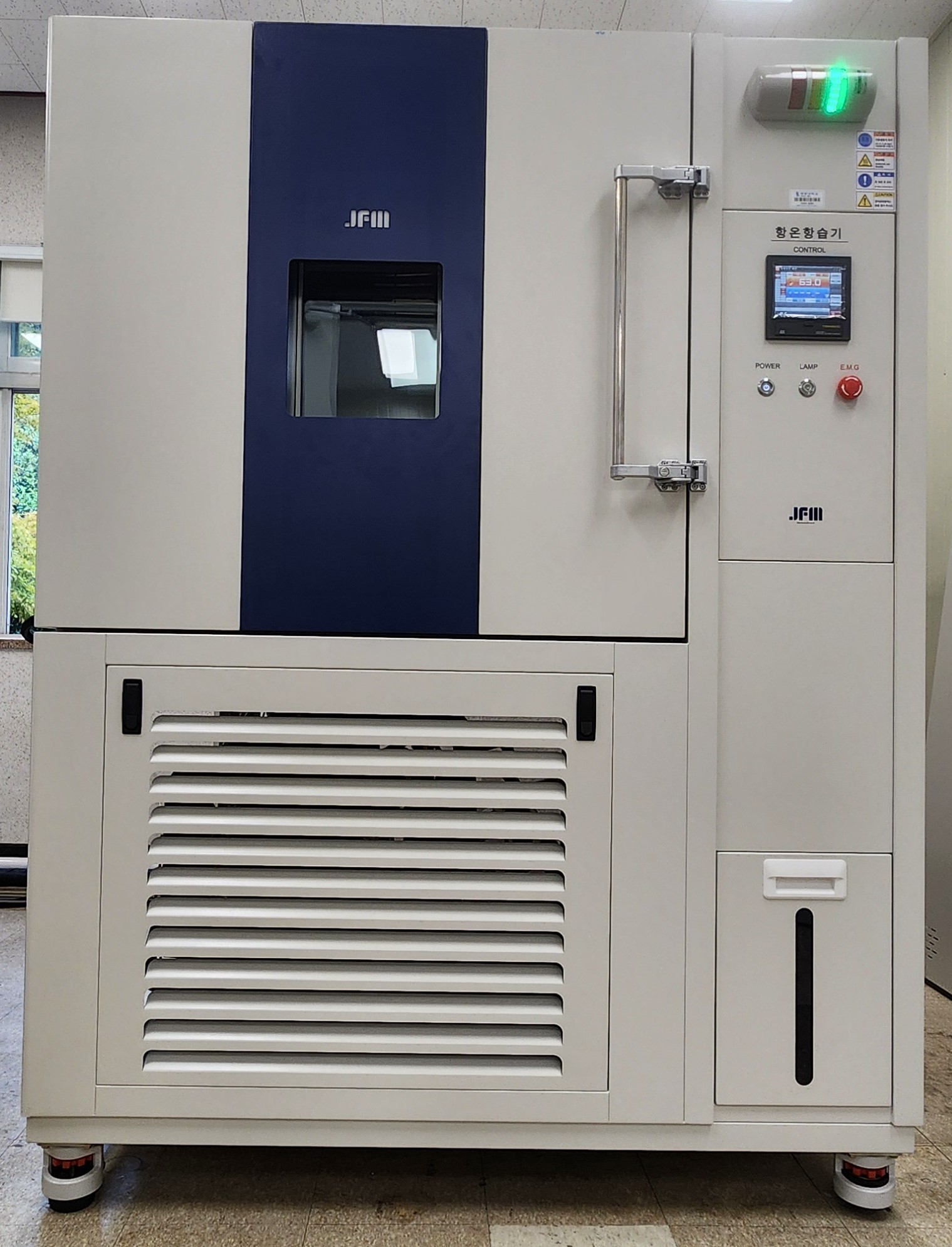

제품의 사용 환경에 따라 일정한 온도와 습도 유지 및 변화를 주어 제품의 내한성, 내열성, 내습성 등 온습도 환경에서 내구성을 확보했는지 평가할 수 있는 환경 신뢰성 시험하는 장비임.
장비 상세설명
본 장비는 -50 ℃ ~ +180℃ (MAX), Heating 10 ℃/MIN, Cooling 10 ℃/MIN 기본 제어가
가능하여 급격한 온도변화를 부여한 제품의 온도를 시험할 수 있음
아울러 부하 사양 온도 변화율이 10℃/min 이상으로 IEC규격(–25 ℃ ↔ 155 ℃) 기준에
부합하도록 제작되었음.
전기·수소자동차와 자율주행 차량, 도심항공교통 분야의 제품들에 대해 내 환경시험을 통하여 신뢰성을 평가하는 장비로, 각종 소재나 제품, 또는 전자 장비 부품에 대하여 온도와 습도의 변화를 주어 열화를 가속함으로써, 이로 인한 제품의 노화 특성을 시험하는 장비임.

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 6,000원

장비설명

❍ 기능: 제품의 사용 환경에 따라 일정한 온도와 습도 유지 및 변화를 주어 제품의 내한성, 내열성, 내습성 등 온습도 환경을 평가하기 위하여 시험 온도와 습도 범위, 온도 변화율 설정과 기후 환경을 모사하기 위한 온습도 동시 부여가 가능하도록 장비를 제작함으로써 다양한 시험품을 대상으로 온습도 변화 등의 환경조건을 부여하여 국내/국제 규격을 적용하여 시험할 수 있도록 제작 되었음
❍ 적용 가능 시험표준 규격
- IEC 60068/ 60721, KS C IEC60068/ 60721
- HMC ES 90000/ 91500/ 95400
- GMW 3172
- ISO 16750, SAE-J1211, DIN 12880
- AEC Q100/ Q101/ Q102/ Q200
- JEDEC JESD22-A103/ A104/ A105
- MIL-STD-202/ 810/ 883 등

장비 구성 및 성능

❍ 구성: 본체 및 실외기
❍ 성능 및 제원
● Temp. Range : -50℃ ~ 180℃
● Temp. Heat Rate : UP 10℃ /MIN, Down 10℃ /MIN
● Humidity Range : 20%RH ~ 98%RH
● Climate (Temp. & Humidity) Test Range
- Temp. Range : 30℃ ~ 85℃
- Humidity Range : 30%RH ~ 98%RH
● Chamber Dimension (mm) : W800 × D800 × H800
● 시험중 전원인가를 할 수 있도록 Cable Port(∅50㎜)를 구성함.
● 상기 외에도 온도와 기후환경 컨트롤, Recorder System을 통한 Data 저장이 가능함.
