장비정보

제작사
Zf
모델 명
ZF TS esyss-500-1200-1000

내용연수
10년
구분
주장비

용도
시험
표준 분류
전기·전자장비 > 전력발생장비 > 직류전원공급장치

장비활용범위
공동활용서비스
취득일
2024-10-07

취득금액
523,236,841원
인증정보
DIN EN 61000-6-4: 2020,DIN EN 61000-6-2:2019,DIN EN 55011: 2021(Klasse A, Gruppe1),DIN EN 62477-1: 2017,EN 61439- 1/2,DIN EN 50178: 1998
기능

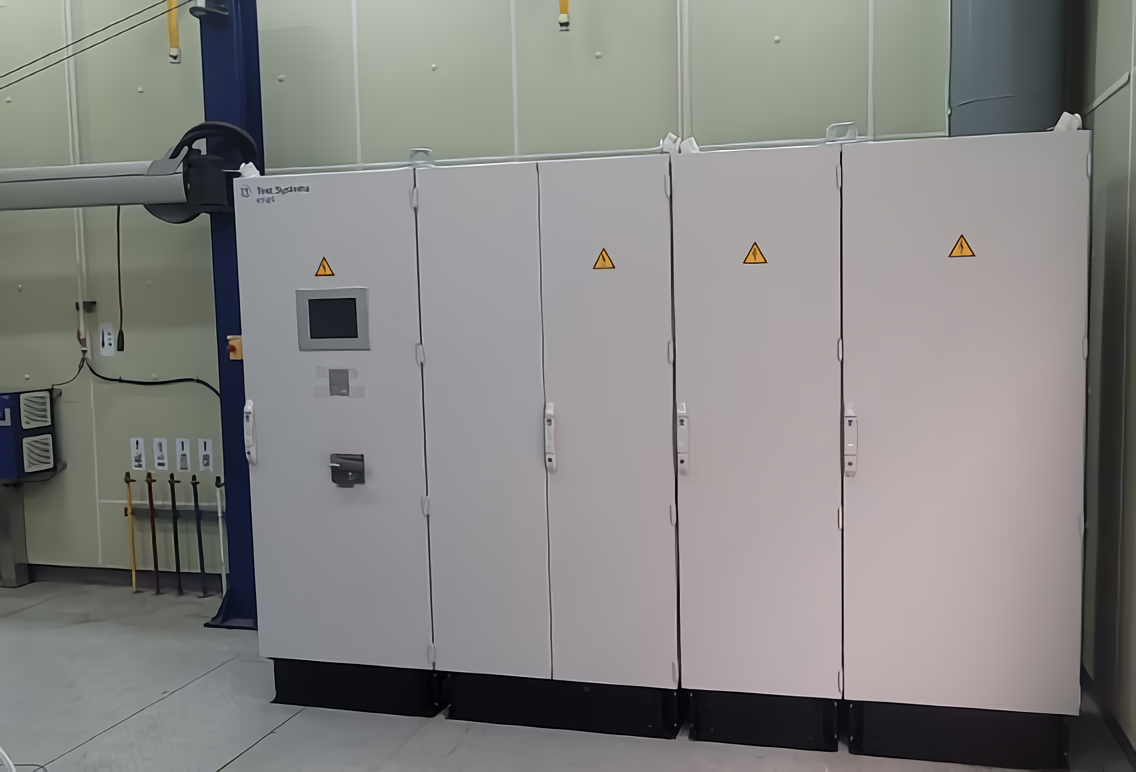

※ 500kW, 1200V, 1000A 출력의 모터 전원공급용 Battery Simulator
- 고출력 전류 조건에 대해 전압 변동의 폭이 정격 대비 2%이내 만족
- 배터리 특성 모사 기능 포함
장비 상세설명
- 전기자동차 및 하이브리드 차량에 사용되는 전기모터 연구의 필수 장비로서 전기모터에 전원을 공급하는 장비임.
- 시험용 모터에 전원을 공급하기 위한 장비로 이를 통해 엔진 시험용 동력계를 모터 시험용 동력계로 전환 가능함
* 중,저속/고토크 특성의 전동화부품(Traction Motor)의 Steady/Transient Mode 성능 시험이 가능하게 함

이용안내

사용형태
기관의뢰 직접사용

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 300,000원

장비설명

- 전기자동차 및 하이브리드 차량에 사용되는 전기모터 연구의 필수 장비로서 전기모터에 전원을 공급하는 장비임.
- 시험용 모터에 전원을 공급하기 위한 장비로 이를 통해 엔진 시험용 동력계를 모터 시험용 동력계로 전환 가능함
* 중,저속/고토크 특성의 전동화부품(Traction Motor)의 Steady/Transient Mode 성능 시험이 가능하게 함

장비 구성 및 성능

1) 입력 측 전압
- Main supply voltage : 3x380V ±10%
2) 출력전력 및 전압, 전류
- DC 출력전력(max) : 500kW
- DC 출력전압(max) : 1200V
- DC 출력전류(max) : ±1000A
3) 출력 동특성
- 출력전압 응답시간: 4ms 이하
- 출력전압 리플 : 0.15% of full-scale PP 이하
- 출력전류 리플 : 0.15% of full-scale PP 이하
- 출력전압 accuracy : 0.03% of full-scale 이하
- 출력전류 accuracy : 0.03% of full-scale 이하
- 출력전압 기울기(max) : 240V/ms 이상
- 출력전류 기울기(max) : 1250A/ms 이상
- 100% 출력부하 변동 시, 출력 전압 변화율 : 1% of full-scale 이하
- 100% 출력전압 변동 시, 출력 전류 변화율 : : 1% of full-scale 이하
