i-Tube

장비정보

제작사
아름덴티스트리
모델 명
5X-500L

내용연수
10년
구분
주장비

용도
시험
표준 분류
기계가공·시험장비 > 절삭장비 > 밀링장비

장비활용범위
공동활용서비스
취득일
2024-05-22

취득금액
96,550,000원
인증정보
없음
기능
- 메탈디스크 외 지르코니아, 하이브리드 세라믹 등 다양한 소재의 가공(습.건식 혼용)이 가능
- 지대주 디자인 라이브러리 제공 및 지속적인 업데이트 가능
- 일반, 역방향, side(90º가공), Retention groove 등 다양한 가공 방법이 가능
- 지그 원점 유지와 Disk jig 교체가 용이
- 장비 상태를 직관적으로 확인할 수 있는 램프 또는 디스플레이 장치가 있음
- 의료기기 인허가 취득이 완료된 메탈 재료의 공급이 가능
- Drill Tool, Reamer Tool, Thread Tool, Lollipop Tool 등 여러 가지 특수 툴을 통해 특수 가공이 가능
- 자체 개발된 CAM을 통해 다양한 템플릿의 적용이 편리하고 제조사를 통한 신규 템플릿 업데이트가 용이
장비 상세설명

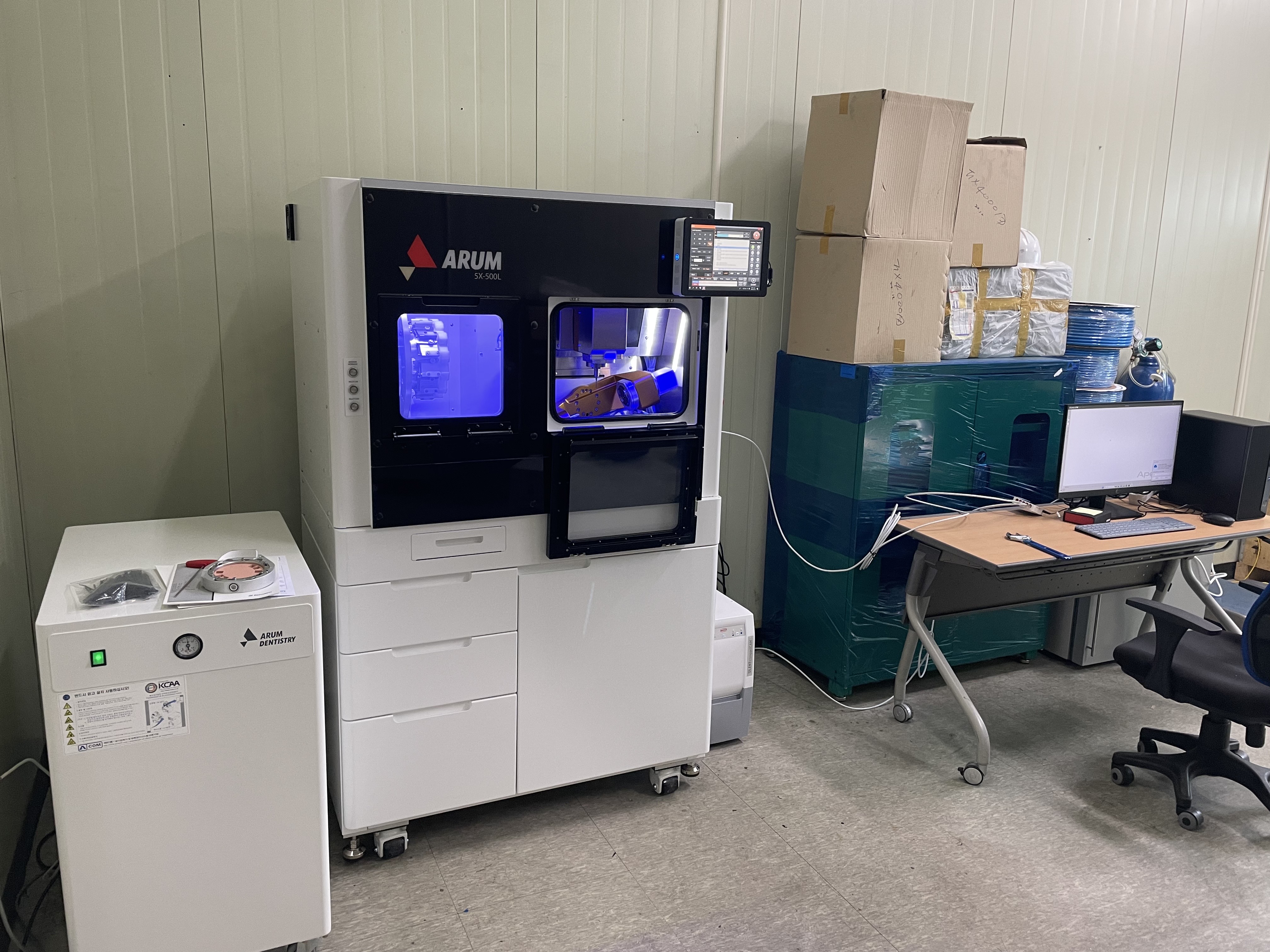

본 장비는 디자인된 고정성 보철물의 금속구조물 및 임플란트 맞춤형 지대주를 비롯하여 가철성 보철물 국소의치 금속프레임 가공용으로 적합하며, 금속주조 수축이 발생하지 않는 보철물 제작이 가능하여 금속과 관련한 디지털 보철물 등의 가공이 가능하여 제품 고도화 및 실증평가 등 기업지원에 활용이 가능

이용안내

사용형태
기관의뢰 직접사용

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 13,168원

장비설명

본 장비는 비임상실증/제품고도화 과정에서 결과물의 절삭성, 가공성, 제품 안정성, CAD 디자인한 내용과 같은 형태로 출력이 되는지 검증하기 위한 맞춤형 지대주 가공 장비로, 치기공용 소재부품 및 절삭 도구(Milling bur 등)의 사용적합성 평가를 위해 필수적인 장비임

장비 구성 및 성능

1. 덴탈 밀링장비
1) 축별 거리(X * Y * Z): 280 * 120 * 130mm 동등 수준 또는 이상
2) X에 대한 회전축: ±180° 동등 수준 또는 이상
3) Y에 대한 회전축: ±30° 동등 수준 또는 이상
4) 모터 파워: 400W 동등 수준 또는 이상 5) 가공 속도: 4,000mm/min 동등 수준 또는 이상
6) 스핀들 파워: 2.2kw 동등 수준 또는 이상
7) 스핀들 RPM: 최대 60,000RPM 동등 수준 또는 이상
8) 툴 보관(장비내): 6EA 동등 수준 또는 이상
9) 최대 RPM: 60,000RPM ~ 80,000RPM 동등 수준 또는 이상
10) 디스크 규격: 98Ø 동등 수준 또는 이상
11) 가공가능 소재: 메탈디스크, 지르코니아, 하이브리드 세라믹 등 가공 가능 동등 수준 또는 이상
12) 툴포트 개수: 6개 동등 수준 또는 이상
13) 환봉리버스타입 동시가공 개수: 6개 동등 수준 또는 이상
14) 습식 가공 가능

2. 에어컴프레셔
1) 특징: Oilless compressor
2) 출력: 3마력(AC-220V) 동등 수준 또는 이상
3) 최고압력: 8.0bar 동등 수준 또는 이상
4) 치수(W x D x H): 500x830x870 동등 수준 또는 이상
5) 무게: 110kg 동등 수준 또는 이상

3. 집진기
1) 전압: AC-220V / 60Hz 동등 수준 또는 이상
2) 치수(W x D x H): 245x500x440 동등 수준 또는 이상
3) 무게: 13.2kg 동등 수준 또는 이상
4) 소음: 55dB(A) 동등 수준 또는 이상
5) 먼지 서랍 최대 용량: 2.6L 동등 수준 또는 이상
6) 최대 공기류량: 250L/min 이상
