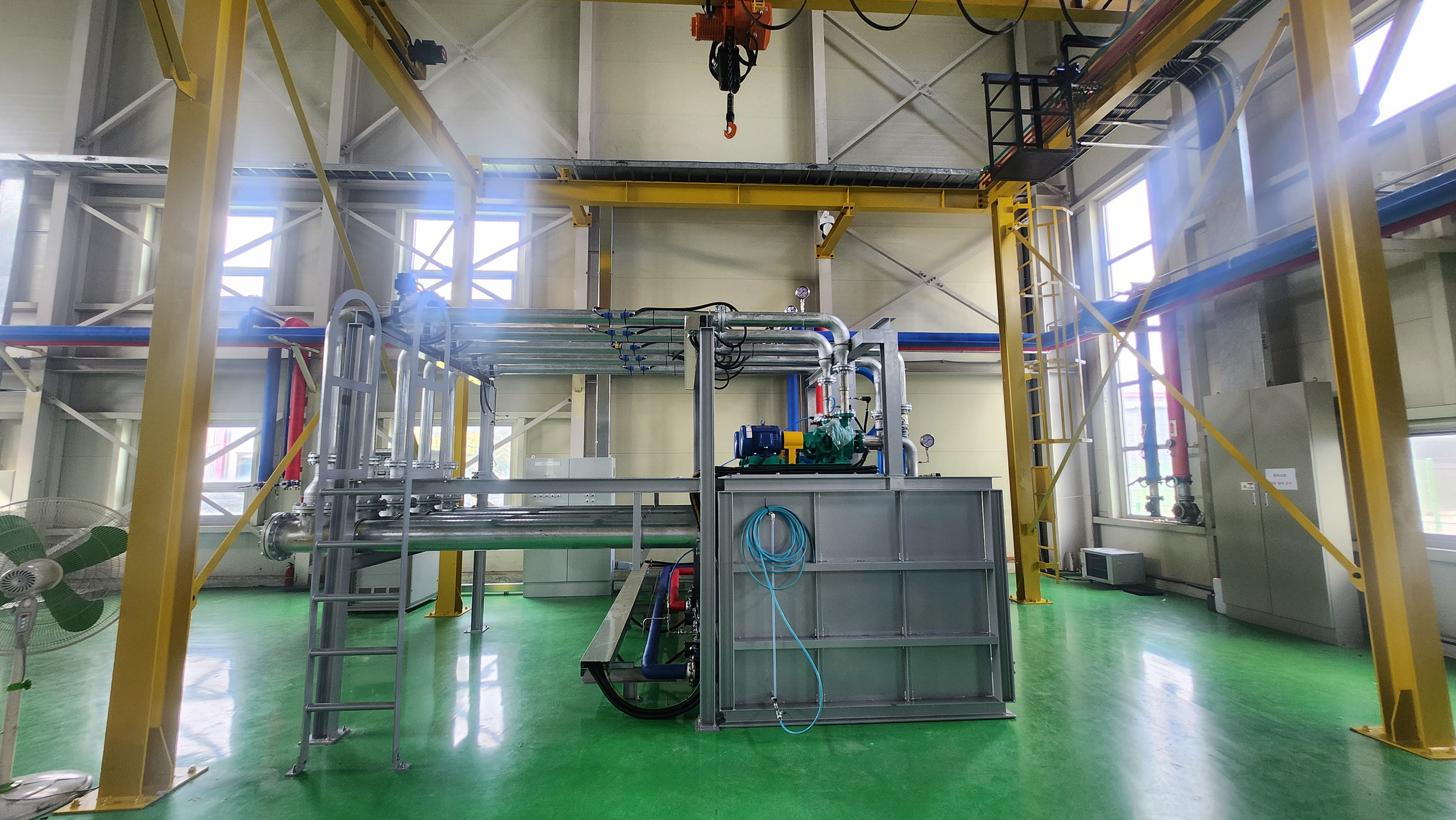

1. Test bench
(1) Test table
- 저장탱크
. 탱크용량 : 15,000 Liter
. Frame : 투명 cover
. 재질 : SUS304 Plate 2T
. 사이즈 : 4800mm(W) ×2400mm(D) × 1,500mm(H)
(2) Sensor류
- 압력센서
. 측정범위 : 0bar ~ 60 bar
. 공급전원 : DC 15V ~ 35V
. 출력신호 : IO-Link 4mA~ 20mA
- 온도센서
. 측정범위 : -20℃ ~120℃
. 공급전원 : DC 15V ~ 35V
. 출력신호 : IO-Link 4mA~ 20mA
- 유량센서
. 유량범위 : 0 ~10,000 L/min
. 입력 : DC24 V
. 출력 : DC 4 ~ 12V (4-Wire)
(3) Valve류
-후렉시블 조인트
. Flange규격 : KS 30K Flange
. Connection : 150mm
-콘트롤 체크밸브
. 사용압력 : MAX 3MPa
. 접속구경 : KS 30K RF Flange
. Con`n Size : DN150mm
-압력조절밸브 사양
. Inlet Pressure : 30 kgf/㎠g
. Outlet Pressure : 0.35 ~ 10 kgf/㎠g
. Con`n Size : DN150mm
-수동밸브 사양
. KS 30K Flange
. Connection : 150mm
-Inlet 후렉시블 조인트
. Flange규격 : KS 30K Flange
. Connection : 200mm
-Inlet 스트레이너 사양
. 적용압력 : 30 kgf/㎠g
. Connection : KS 30K RF Flange
. Con`n Size : DN200mm
2. 제어반
- SD Card data memory
-RS485 Interface
-PC Interface control system
-통합 Co
