장비정보

제작사
Puissance plus Spherea
모델 명
PA-3x7000VA

내용연수
10년
구분
주장비

용도
시험
표준 분류
전기·전자장비 > 전력발생장비 > 교류/직류전원공급장치

장비활용범위
공동활용서비스
취득일
2024-10-31

취득금액
214,324,240원
인증정보
없음
기능
- 7kW 용량의 Amplifier 3대 (Touch screen, RS232를 통한 개별 제어 가능) (총 21kW)
- RTDS, OPAL-RT 와 연동을 위한 Aurora protocol 통신 interface 1개
- Full absorption 을 위한 power resistors 포함

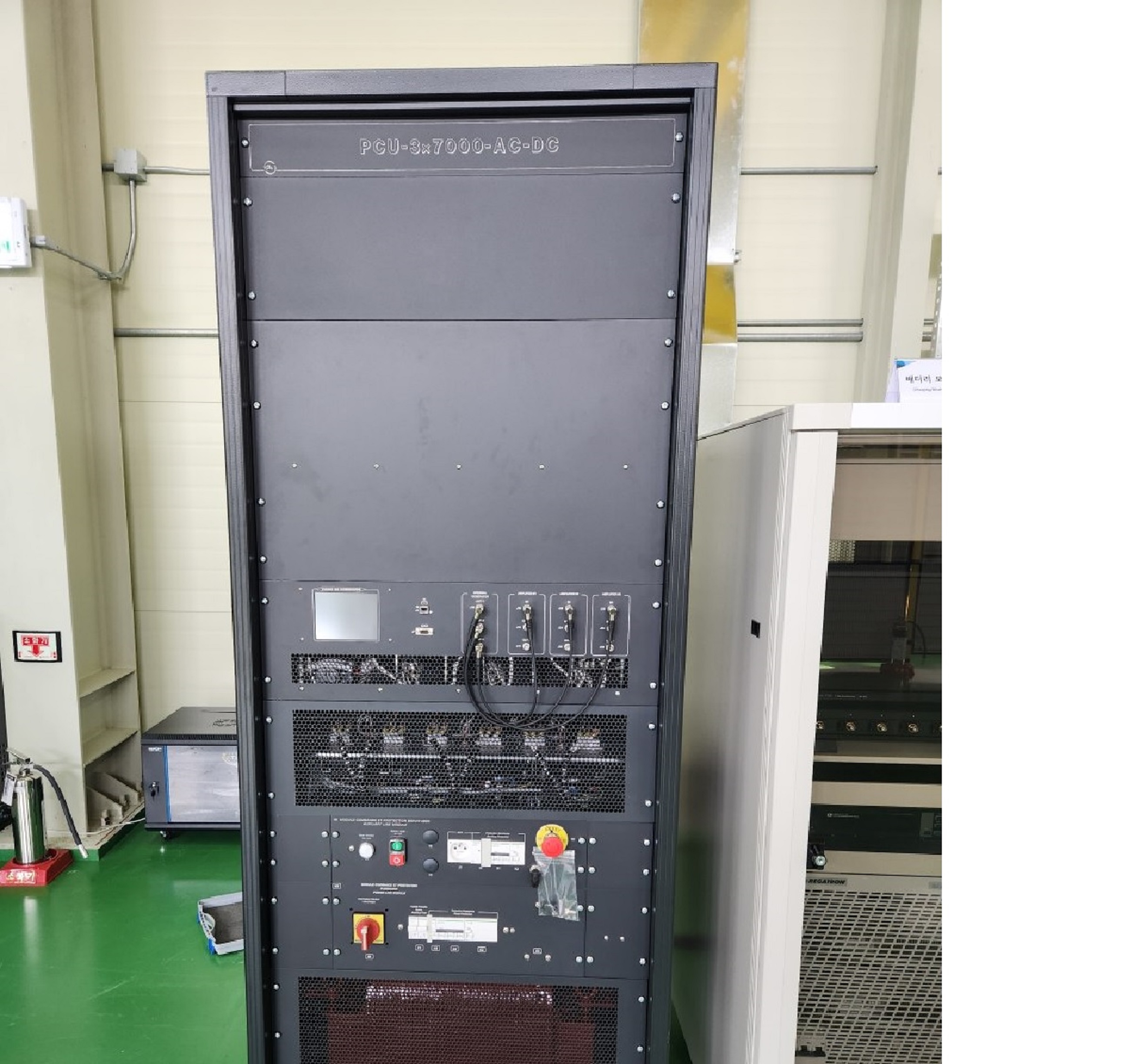

- 위 구성을 모두 한 개의 랙에 장착하여, H/W setup 및 이동이 간편하도록 설계
장비 상세설명
PHIL 시험을 위한 Amplifier 로서 AC,DC 입력에 따라 증폭하여 AC,DC출력이 가능하므로, AC,DC Grid, Motor Emulation 시험 등이 가능하도록 구성. Analog Input, output, 전압,전류 모니터링 및 출력부는 아래와 같은 구성으로 isolation 되어 있으며 전압, 전류 출력 제어가 가능하고 SINK (Absorption) 이 가능하도록 구성

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
일별

장비 사용료
[Hr] 200,000원

장비설명

- 기 보유 중인 실시간 시뮬레이터(RTDS, OPAL-RT)는 전력시스템(전력변환장치, 전원, 부 하 등)을 실시간으로 해석하는 장비이며, 이를 기반으로 Power Hardware in the loop simulation(PHILS) 환경에서 다양한 전력시스템 관련 기술을 개발할 수 있음.
- PHILS 환경을 활용하여 다양한 조건에서 실제와 유사한 지능형 전력망 모의가 가능하며 이를 위해서는 전력 증폭기가 필요함.
- 풍력 발전, 태양광 발전, ESS, 전기 자동차, 대형 충전 장치, 마이크로그리드 등의 모의에 활용 함.

장비 구성 및 성능

- 7kW 용량의 Amplifier 3대 (Touch screen, RS232를 통한 개별 제어 가능) (총 21kW)
- RTDS, OPAL-RT 와 연동을 위한 Aurora protocol 통신 interface 1개
- Full absorption 을 위한 power resistors 포함
- 각 모듈은 400V, 54A 또는 800V, 51A로 원하는 출력에 따라 사용
- 과전류 보호모드
-
