장비정보

제작사
엔에이티엠주식회사
모델 명
NAHP-SS060-D02-QCDS

내용연수
11년
구분
주장비

용도
시험
표준 분류
전기·전자장비 > 분석장비 > 달리 분류되지 않는 분석장비

장비활용범위
공동활용서비스
취득일
2025-01-02

취득금액
1,929,811,990원
인증정보
없음
기능
한대의 프레스로 열간/냉간 단조작업이 가능하며, 두 가지 특성의 하중(판재 성형 : 배터리케이스 등, 벌크재 성형 : 알루미늄 휠 등)과 속도 적용이 가능한 시스템입니다. 본 프레스는 다목적 초고하중의 희소성이 있으며 성형 데이터 수집 기능으로, 제품개발 및 성능평가가 가능한 시험기로 차별성 존재하며 다이쿠션기능으로 양압을 활용한 제품개발 및 금형에서 성형된 제품 취출이 가능합니다. (드로잉제품, 분말성형품등)
장비 상세설명

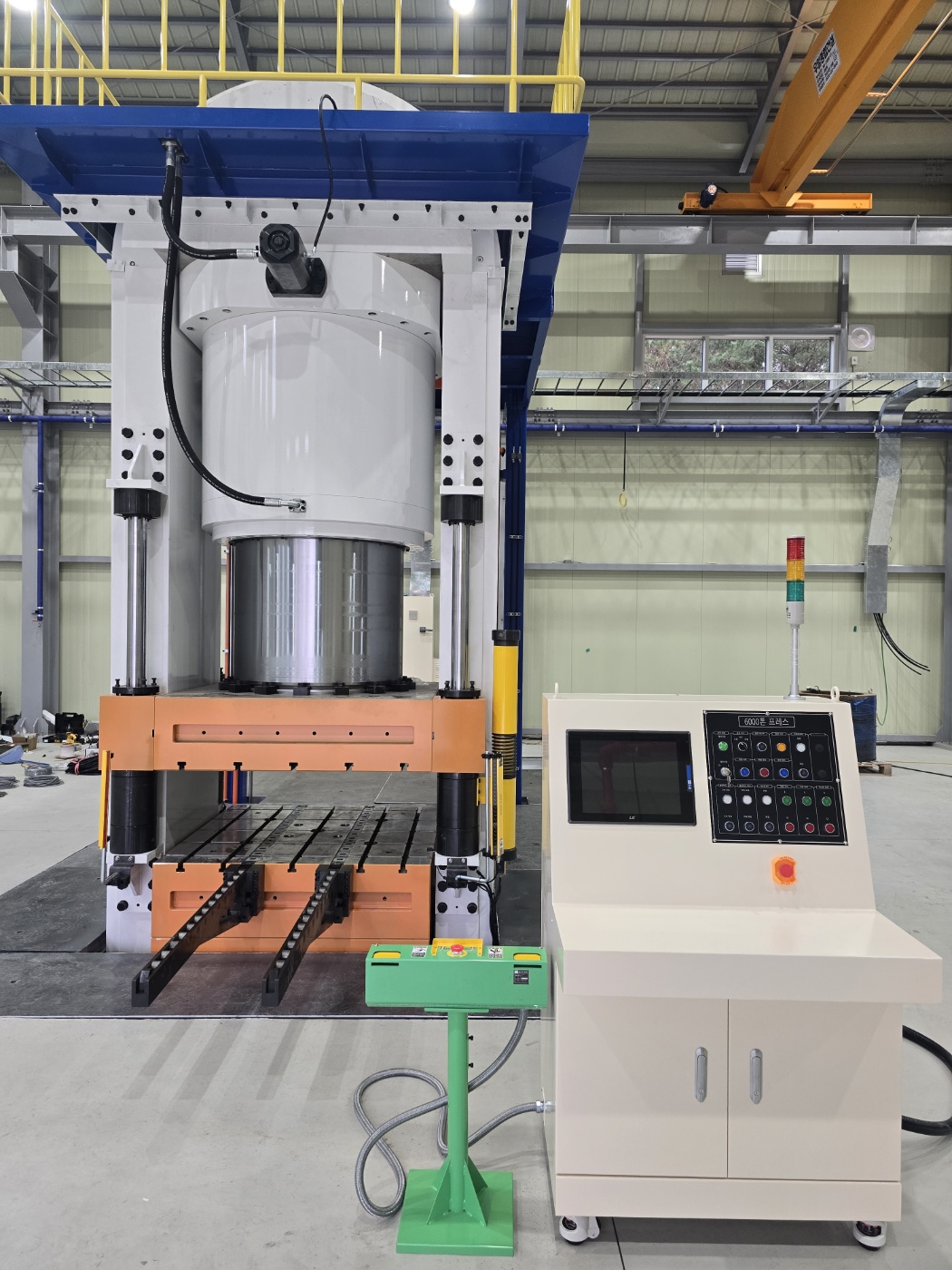

‘미래자동차 부품성형용 멀티복합성형 프레스’는 미래자동차 부품성형을 위한 다기능, 다목적 초고하중 프레스이며 기업지원을 위한 중대형 소성가공 부품제작, 시험생산, 양산에 활용할 수 있는 시험분석기입니다. 본 장비는 미래자동차 부품성능의 핵심인 고강도 및 경량화에 필수적인 장비로서 부품개발에 필요한 성형실험, 데이터 확보, 시제품 생산 등 다양한 조건의 성형과 데이터 확보가 가능한 연구 및 생산 장비입니다.

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 380,000원

장비설명

미래자동차 부품성능의 핵심인 고강도 및 경량화에 필수적인 성형실험, 데이터 확보, 시제품 생산 등 다양한 조건의 성형과 데이터 확보가 가능한 연구 및 생산 장비입니다. 본 프레스는 다양한 기업의 니즈에 맞춰 금형의 tryout, 판재 단조성형, 벌크재 단조성형, 정수압 성형, 전후방 압출성형, 분말 성형, 열간단조, 냉간단조 등 자동차 부품 제조를 위한 다양한 분야의 연구 및 파일럿 생산에 사용될 수 있도록 하였고 소성가공 전반 분야 연구개발에 적합한 사양과 성형 데이터의 수집 기능을 포함한 제품개발 및 성능평가가 가능한 시험기로 차별성 존재합니다.

장비 구성 및 성능

1. 메인프레임
1) 상용하중: 6,000톤
2) Type : Vertical Type Wire Winding
3) 구조해석 강도보고서 적용
2. 메인실린더
1) Type : Wire Winding Cylinder
2) Stroke : 800mm
3) Asecending Speed : 30~50mm/sec
4) Descending Speed : 30~50mm/sec
5) 와이어 와인딩형 초고압력 메탈 실링 시스템 적용
6) pre-stress 부가로 폭발 위험 방지
3. 가압속도 – 속도 선택기능 포함할 것 (고속 & 저속)
1) 고속 (1톤 ~ 2,000톤)
- 가압속도 : 1~ 5mm/sec
2) 저속 (1톤 ~ 6,000톤)
- 가압속도 : 0.1 ~ 0.5 mm/sec
4. 제어
1) 1차 제어(무부하) : 속도제어
2) 2차 제어(가압운전) : 위치제어 또는 하중제어, 정밀제어 가능
3) 운전방법 : Auto / Manual
4) Controller : PLC, HMI, 제어기 등
5. 유압시스템
1) 유압탱크 : 실린더 용적의 3배
2) 저소음, 고효율 모터, 서보모터
3) 냉각: 환형 열교환기
4) 배관 : Seamless 배관, 초고압 Flexible 호스
6. 금형교환장치
1) Quick Die Change System
2) 용량 10ton/stroke 1,500mm
7. 안전장치
1) 광전자식 안전센서 : 전/후면
2) 안전블럭 : 2 set
3) 양수조작반
