장비정보

제작사
(주)청색기술
모델 명
BT-VOC Recycling system

내용연수
10년
구분
주장비

용도
기타
표준 분류
화합물 전처리·분석장비 > 분리정제장비 > 흡착정제장비

장비활용범위
공동활용서비스
취득일
2024-08-16

취득금액
485,100,000원
인증정보
없음
기능
본 장비는 활성탄소섬유(Activate Carbon Fiber) 필터를 사용하여 휘발성유기화합물(VOC) 흡착/탈착 및 회수하는 기능의 장비이며, 파일럿 장비로서 다양한 산업 분야에서 발생하는 폐 VOC의 회수 성능을 평가할 수 있음
장비 상세설명
<장비의 역할>
- 각종 산업의 생산공정, 연구실험과정에서 발생하는 VOC(휘발성유기화합물)을 회수/분리하여 사용 가능한 가스를 생산라인에 재투입하므로서 환경개선, 탄소배출을 저감시키는 설비임
- 기존 연소방식은 VOC 회수가 불가능하고 전기 또는 LNG등의 에너지 비용 과다 및 NOx, SOx 등 2차 오염이 발생되나 본 설비는 저비용의 에너지와 2차 오염이 발생되지 않음
<주요 성능>
- 처리가능한 VOC로는 유기용제로서 AN, DMSO, 아세톤, 메탄올 등이 있으며 톨루엔등 4대 VOC가 주요 처리 대상임
- 처리 가능한 가스량은 20m3/min이내, 농도는 2,500ppm 이내임
- VOC 흡착률은 98%이상(40도 이하)이며 회수율은 95%이상임
- 활성탄소섬유(ACF) 필터를 사용하며, 각 단계별 센서(온도, 습도, 속도계, 압력 등)를 거쳐 다음 공정으로 자동 운전됨

이용안내

사용형태
기관의뢰 직접사용 임대가능

설치형태
이동형
사용료 형태
시간별

장비 사용료
[Hr] 34,928원

장비설명

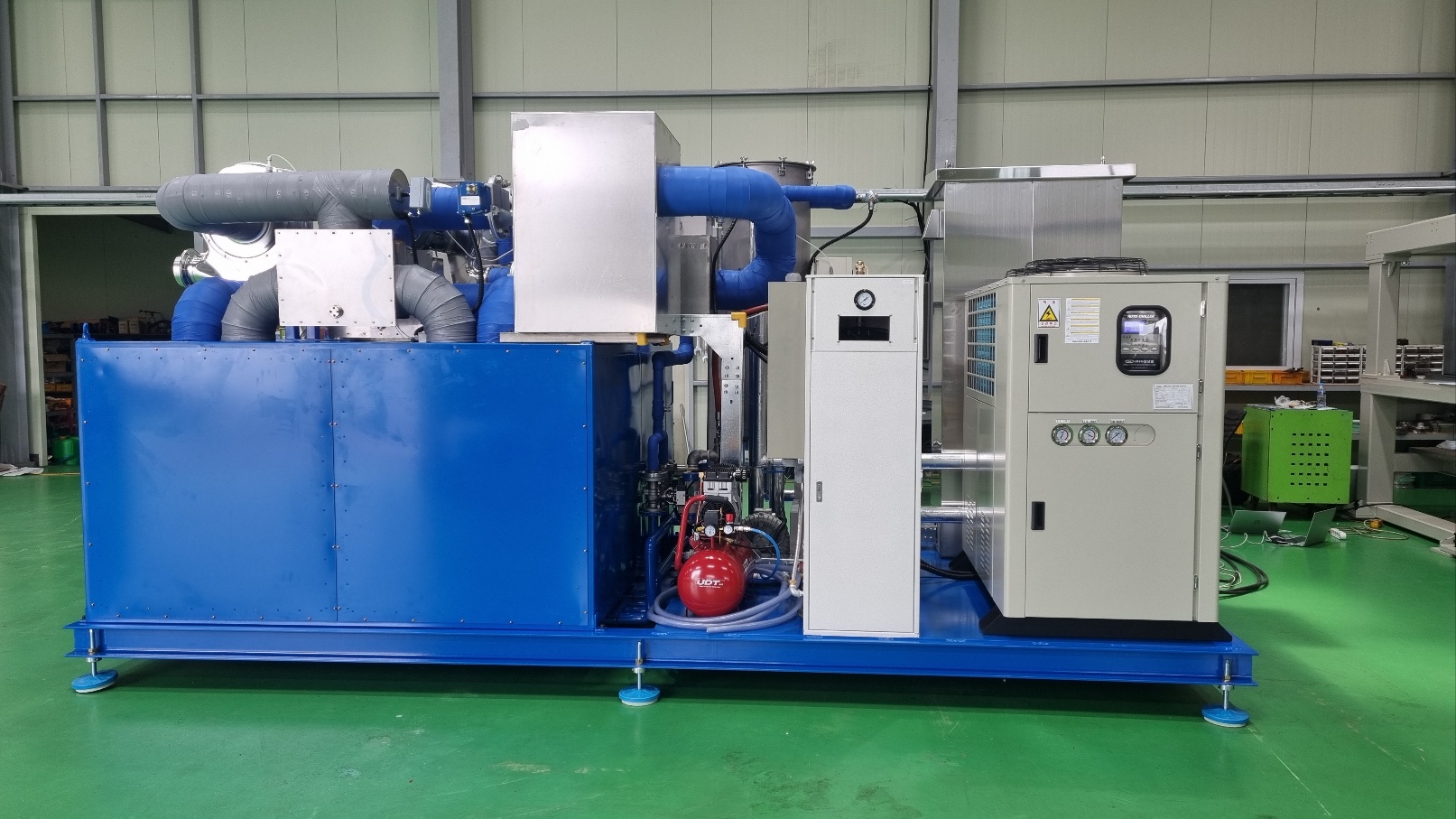

활성탄소섬유(Activate Carbon Fiber) 필터를 활용한 휘발성유기화합물(VOC) 회수용 파일럿 장비로서 다양한 산업분야에서 발생하는 폐 VOC를 흡/탈착, 회수하기 연구/실험/성능평가 장비임
VOC 종류, 용도 및 사용 범위에 따라 선택적 운용이 가능하며 조작이 간단하여 자동 운전이 가능함

장비 구성 및 성능

<장비의 주요 구성>
활성탄소섬유필터, 제어반, 프리필터&송풍기, 스팀 발생장치, VOC 응축회수장치, ACF 열풍건조장치, 에어 컴프레셔, 기타 배관 및 덕트 등
<상세 제원 및 성능>
1. 활성탄소섬유필터(ACF Filter)
- ACF Type : BET 1,500m2/g
- 작동형식 : 2 배치 교대 연속 작업식
- ACF 수량 : 2set(흡착/탈착 교번운전)
- 스팀 노즐 : In/Out 25A 내부 삽입 취부형
- 부속품 : 서모커플, 압력계, 온도계, 풍속계, VOC검지기 등
2. 제어반
- 형식 : 옥외 방수형
- 재질 : STS304
- 제어방식 : PCF
- 조작방식 : 터치스크린
- 기록장치 : 로깅 데이터 처리(VOC 농도, 온도, 습도, 유속, 압력 등)
3. 프리필터, 송풍기
- Pre & Medium filter : 56m3/min
- 터보팬 송풍기 : STS304, 20m3/min x 4kW
- 풍속계, 압력계, 인버터 등 기타 부속품 포함
4. 스팀 발생장치
- 스팀 발생량 : 120kg/hr x 4kg/cm2 이하
- 전기 용량 : 100kW
- 압력계, 온도계 등 기타 부속품 포함
5. VOC 응축 회수장치
- 콘덴서 : 처리용량 13m3 이상, 스팀압력 4~6kg/cm2, 냉각수 사용
- 칠러 : 처리용량 4m3/h x 20,000kcal/h, 7kW
- VOC 분리회수조 : 용량 0.1m3, recovery pump 1kW
6. 열풍 건조장치
- 열풍 : 250도/10m3/min 이상
- 전기용량 : 30kW
- 온도계, 온도조절기, 산화분해촉매 등 기타 부속품 포함
7. 에어 컴프레셔
- 2.6kW x 50L
