장비정보

제작사
Dotcoat Gmbh
모델 명
FBL1500

내용연수
10년
구분
주장비

용도
생산
표준 분류
기계가공·시험장비 > 반도체장비 > 라미네이터장비

장비활용범위
공동활용서비스
취득일
2025-02-03

취득금액
1,570,240,580원
인증정보
없음
기능
- 분말 정밀 분산(Power scattering) 기능 : 열가소성 분말재료의 분산 및 도포
- 예비가열(Pre-heating) 기능 : 라미네이팅 전 재료를 사전에 가열하여 용융이 원활하도록 함
- 재료 용융 및 접착/함침(Melting & Laminating & Consolidation) 기능 : 다층의 재료를 용융시켜 접착/함침
- 냉각(Cooling) 기능 : 접착/함침 완료된 재료를 냉각시켜 고체화
- 인라인 절단(Fly cutting) 기능 : 라미네이팅이 완료된 중간재(FRP)를 일정 길이로 자동 절단
장비 상세설명
<장비의 역할>
- 다양한 종류/형태(powder, film, woven, web, fabric 등)의 열가소성 재료를 녹여 붙여서 2차 중간재 형태로 변환해줌(원자재 가공)
- 생산 공정에서 최종 제품 성형 전 단계의 중간재료 역할
- 여러 종류의 재료를 일체화 시켜줌으로서 최종 제품의 성능을 향상 또는 구현 시켜주는 역할
<주요 성능>
* Scatter coating
- Powder size : 80~600㎛
- Scattering volume range : 5~400gsm
* IR Pre-heating
- Capacity : 56kW
* Flat bed lamination
- Electric heating capacity : 200kW
- Temperature range : 290°C
- Pressure at calendar nip : pneumatically, approx. 0 - 45 N/cm2
* Cross cutting
- Cross cut : max. 30mm thick material
* Chiller : 75,000 kcal/h capacity
- Pump flow rate : mind. 300 l/h
- Capacity of compressor : 15RT x 2ea

이용안내

사용형태
기관의뢰 직접사용

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 198,735원

장비설명

- LFT, WFT, 열가소성 프리프레그/테이프 등 강화섬유기반, 다층의 열가소성 오가노시트를 연속적으로 함침 또는 접합하여 시트 또는 패널 형태의 중간재 및 제품을 제조하는 장비
- 탄소섬유, 유리섬유와 다양한 열가소성 수지(PP, PA, PC, ABS 등) 와의 혼합을 통한 강도향상으로 기존 금속 대비 경량화, 내부식성 복합재료 개발 가능

장비 구성 및 성능

<장비의 구성>

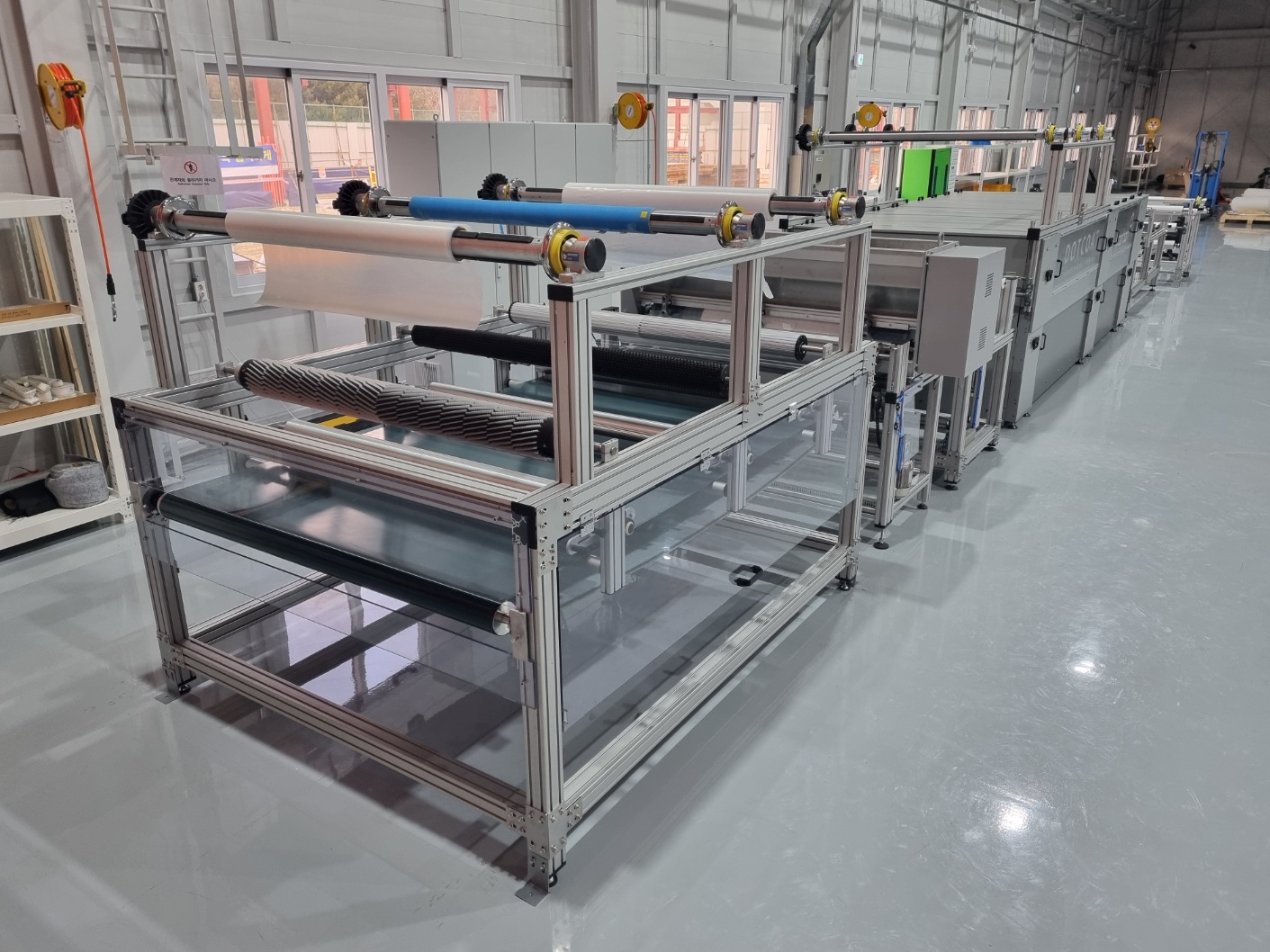

- Flat lamination system with endless woven or welded belts consist of six roll-off devices
- Powder scattering unit
- IR heating unit
- Cross cutting device
- Center roll-on device
<주요 성능 및 사양>
1. 일반사항
- Material width : 1,500mm
- Max. Contact heating temperature : 260℃
- Contact cooling capacity : 110kW
- Laminating pressure : 0~45N/cm2
- Line speed range : 0.5~25 m/min
2. Unwinder (Roll-off devices) : Triple roll-off devices in front of line/above machine
3. IR(Infra-red) heating unit
- Height manually adjustable : 30~100mm
- Heating capacity : max. 56kW
4. Powder scattering device
- Grain size : 80~600㎛
- Scattering quantity : 30~300g/㎡ or wider
5. Double belt press(Flat bed lamination unit)
- Max. heating temperature : 260℃
- Heating zone : 2,000mm
- Cooling zone : 1,150mm
- Total cooling power : 110kW
6. Cross cutting device
7. Winder(Center roll-on device)
- Max. roll weight : 400kg
8. Cooling chiller
- Cooling capacity : 75,000kcal/h
