장비정보

제작사
제이지텍
모델 명
없음

내용연수
10년
구분
부대장비(부가장치) (주장비:복합환경충방전시험기)

용도
시험
표준 분류
기계가공·시험장비 > 열유체장비 > 달리 분류되지 않는 열유체장비

장비활용범위
공동활용서비스
취득일
2024-12-24

취득금액
671,371,600원
인증정보
없음
기능
냉각탑은 여러장비의 가동으로부터 발생하는 열을 제거하기 위하여 사용된 냉각수의 열 제거 및 냉각수 재사용 하기 위한 유틸리티 장비임.
여러장비로부터 데워진 냉각수를 냉각타워 내부의 코일에 순환시키로 송풍기의 바람을 이용하여 물의 일부를 기화시켜 수온을 낮추는 증발, 잠열 방식을 이용한 열교환 목적의 유틸리티 장비임.
1. 열제거 및 냉각 기능
2. 공기와 물의 열 교환 작용
3. 순환수 제어기능
4. 팬 속도 제어 및 공기 흐름 조절
5. 물 손실 최소화
6. 에너지 절약
7. 시스템 안전 보호 기능
8. 유지보수 모니터링
9. 환경 친화적 작동
장비 상세설명
본 장비는 냉각수 순환 원리를 이용하여 장시간 가동되는 중대형 이차전지 성능평가 장비의 과열 방지와 신뢰성을 보장하는 유틸리티 장비.
이차전지 성능 평가 LAB에서 사용되는 주장비로 연결이 필요하며 환경시험용 항온항습챔버, 충방전기, 열충격 시험기 등 시험동 내 모든 장비의 열부하를 수용할 수 있는 장비임.
1. 냉각용량: 700RT, 1RT는 약 3.52kW 냉각에너지를 제공하며, 700RT는 약2464kW의 열 에너지를 제거할 수 있는 능력을 제공함.
2. 물 순환 성능: 순환수량으로 대용량의 물을 효율적으로 순환시키는 설계로 높은 열 전달 성능 제공
3. 유량제거: 물 흐름의 유량을 정확히 제어하여 시스템 안정성 및 효율성 유지
4. 냉각효율: 열교환기의 고효율 설계로 높은 열전달 성능 제공
5. 팬 성능: 고출력 저소음 팬 시스템 장착. 회전 속도 및 공기 흐름제어로 최적의 냉각 효과 제공
6. 모터효율: 고효율 모터를 사용하여 전력 소비 최소화. 인터버 제어를 통한 가변 속도 운전으로 에너지 절감.
7. 내식성소재: 주요 구조물이 고내식성 재료로 제작되어 장기적인 사용 가능.
8. 환경 친화적 설계: 소음저감, 물 사용 최적화 등
9. 제어시스템 관리: 자동화 제어 및 통합 데이터 관리

이용안내

사용형태
기관의뢰 직접사용

설치형태
고정형
사용료 형태
일별

장비 사용료
[Hr] 800,000원

장비설명

* 냉각탑 시스템은 대규모 열 부하를 처리할 수 있는 고효율 열 관리 장비로써 안정적인 냉각 환경을 제공함.
* 여러장비로 부터 과열된 냉각수를 코일에 순환시키고, 송풍기의 바람을 이용하여 기화 시켜 수온을 낮추는 방식
- 주장비 과열 방지
- 주장비 냉각수 열제거
- 환경적 부하가 없는 시스템 제작
- 열교환 목적

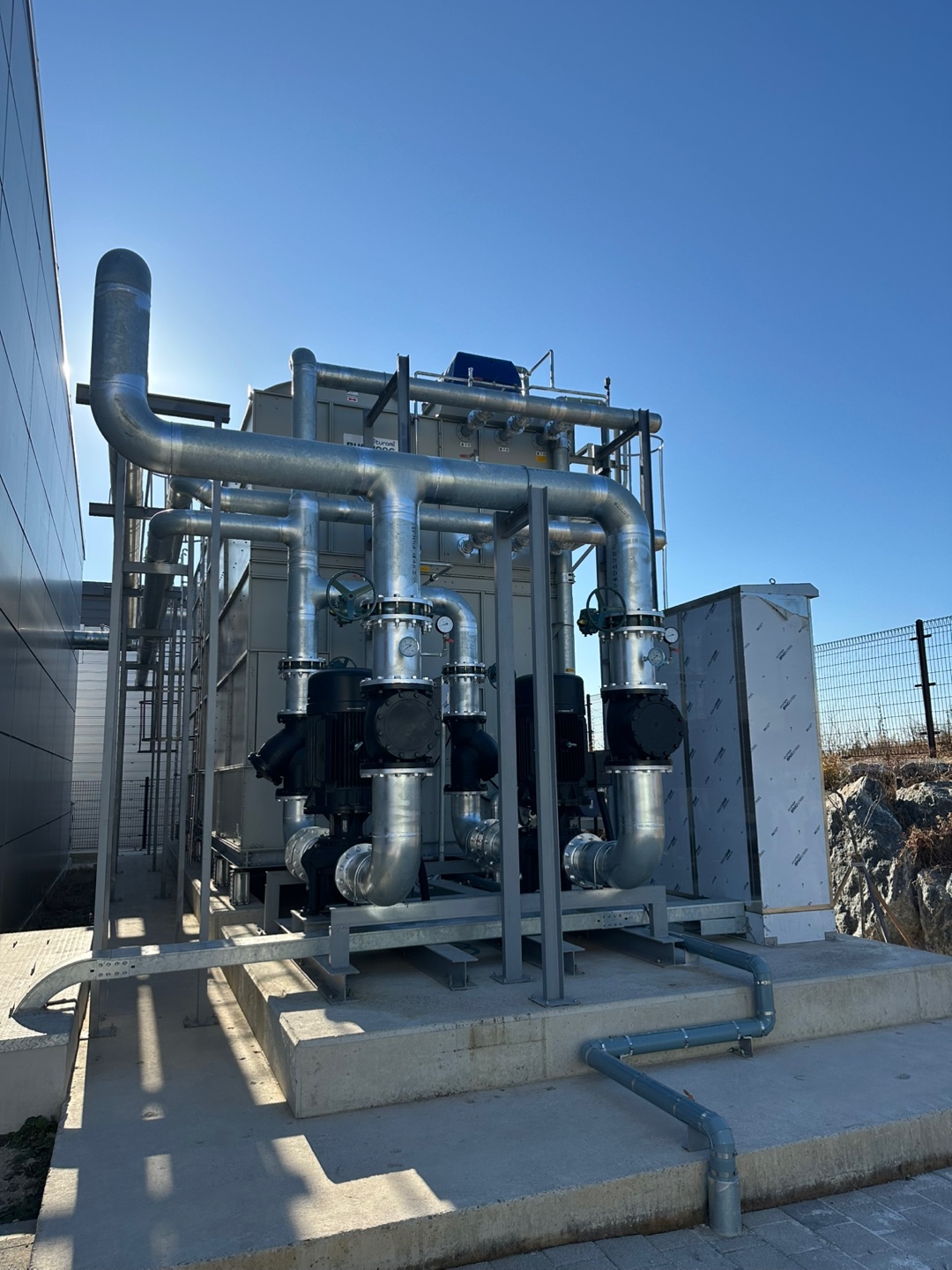

장비 구성 및 성능

<장비 구성>
1) Cooling Tower
- 700 RT
- 밀폐형 살수식
- 냉각수량 5,000 LPM
- 냉각능력 : 2,400,000 kcal/hr (2,800 kW)
- 부식방지 시스템 적용
- 방진 시스템 적용
2) Pump System
- Flow 5,000 LPM
- Liquid : Water
- Rated power – P2 : 40 kW
- Rated speed : 1780 rpm
- Inverter 제어 시스템 적용
- 전자동 가변식 모터 스피드 / 부하 변동 시스템 적용
- 모터 과열, 과전류 방지용 Safety System / 원격 Alarm System
- 유량 / 압력 / 온도 센서 시스템 및 원격 Alarm System
3) Smart Control System
- 온도에 따른 전자식 FAN CONTROL SYSTEM 적용
- Inverter 제어 시스템 적용
- 온도센서 : T-Type 3.2Φ 100L (1 Point)
4) 원격 Monitoring System
- Smart Control System 연동 및 모니터링 시스템용 S/W
- 시험 프로그램 원격 Viewer
5) Safety System
- 누전차단기
- 냉동기 보호 (과열, 과냉 방지대책)
- 저수위 경보

<장비 성능>
1) 쿨링타워 부식방지 시스템 적용 (발티본드, 부식방지코팅 등)
2) 방진 방지 시스템 적용으로 소음 및 진동 방지
3) 쿨링타워의 컨트롤 판넬은 쿨링팬 인버터 시스템 적용으로 온도제어에 따른 장비의 작동을 제어하여 장비의 안정성 및 절전 효과 확보
4) 배관 설치 시 각 배관의 온도 및 압력 게이지 설치하여 냉각수 상태 정보 획득
