디씨엔
MX-DCN-23UT
10년
부대장비(부가장치) (주장비:슬롯다이&그라비아코팅시스템)
생산
화합물 전처리·분석장비 > 반응/혼합/분쇄장비 > 혼합기
2023-12-22
20,750,000원
없음

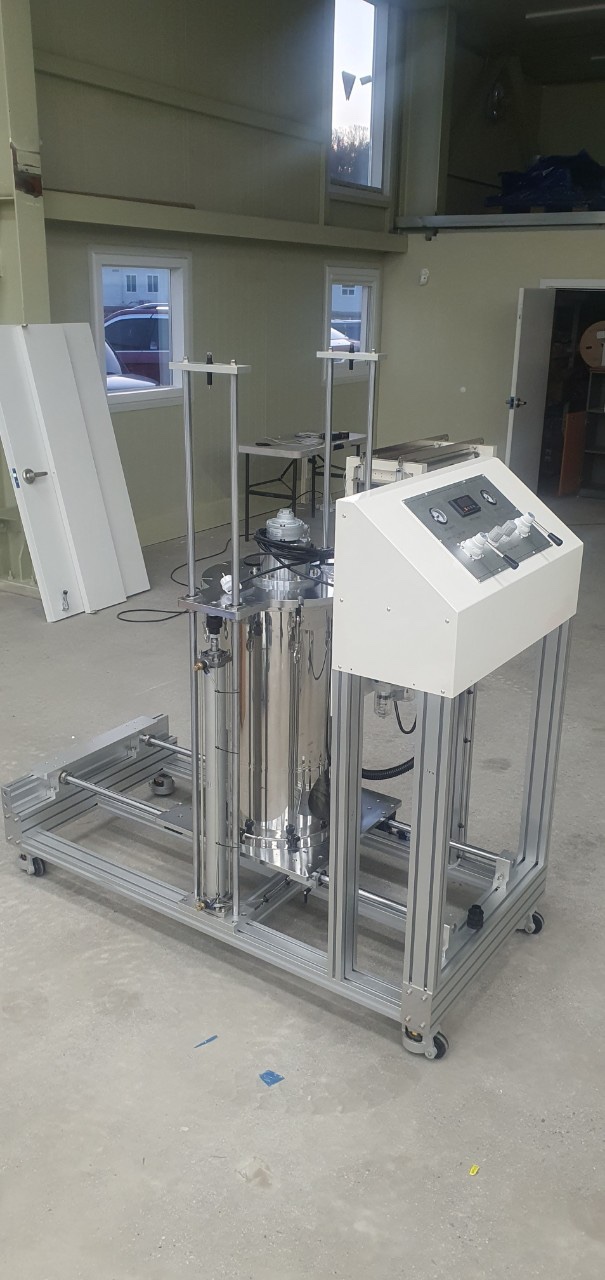

롤투롤코팅시스템의 코팅액 제조장치로서, 교반조에 임펠러가 부착된 샤프터를 에어모터로 회전시키게 되어 있는 구조로 적절한 조성비의 코팅액 배합 및 코팅 적용시 반드시 필요한 장비로, 다양한 범위의 파일럿규모의 코팅액 조액에 활용도가 높은 장비임
혼합기는 저점도에서 고점도까지 다양한 코팅액 조액 및 개발에 적용 가능한 장비로, 해당 장비 인프라 구축을 통하여, 나노 융복합 소재 제조 및 고기능성 소재 산업에 적용하여 고기능성 융복합 화학소재 국산화를 통한 글로벌 기업 육성에 기여 가능
1. 혼합기는 크게 에어모터, 샤프터, 교반조(압력탱크), 임펠러, OP Panel로 구성됨.
2. 교반효율을 극대화하기 위해 교반조 원형 형태로 재질은 내화학성, 내부식성이 높은 스테인레스 스틸로 제작함. 또한 교반조에는 혼합 교반에 유효한 난류상태를 유도할 수 있는 구조와 상하 순환류의 증대시키는 구조로 제작함.
3. 모터는 에어모터를 적용하고 최대 100L 교반이 가능하고 회전방식은 베인방식으로 고속과 저속에서 모두 목표 성능을 만족함.
4. 임펠라와 Shaft 는 액체와 직접 접촉하므로 스테인레스 스틸 재질로 제작하고, 임펠라는발주처에 사전 협의 후 사용 액체에 접합한 형상으로 제작함.
5. 운전을 위해 OP 판넬을 제작하여 심플하고 작업의 효율성을 고려한 구조로 제작함.
기관의뢰
이동형
건별
100,000원
롤투롤코팅시스템의 코팅액 제조장치로서, 교반조에 임펠러가 부착된 샤프터를 에어모터로 회전시키게 되어 있는 구조로 적절한 조성비의 코팅액 배합 및 코팅 적용시 반드시 필요한 장비로, 다양한 범위의 파일럿규모의 코팅액 조액에 활용도가 높은 장비임
- 구성 : 1. 압력탱크(교반조) 2. 에어모터 3. 임펠러 모듈 4. OP Panel 5. 가공품 & 부품
- 규격 :
1. Size : 600x900x1500(H) 이하
2. 전원 : 220V, 1P, 60Hz
3. 압력탱크(교반조) : Φ400*380mm, 재질 : STS304
4. 에어모터 :
- 속도 : 최대 3000rpm
- Capacity : 40 - 100L
5. 임펠러 모듈
- Air Cylinder : Stroke 400mm
- 지름 : Φ160
- Material : STS304
- 형상 : Propella/Paddle 등
6. OP 판넬 : 전원 부품 & 배선, 모터속도, 임펠러 Stroke 제어
7. 가공품 & 부품
- Main Body 구조물 & 도장
- OP 판넬용 판금가공물
- 전장품 및 Caster 등 기타 부품
