장비정보

제작사
㈜하이어스
모델 명
FCS-650

내용연수
10년
구분
주장비

용도
분석
표준 분류
전기·전자장비 > 측정시험장비 > 전압/전류/전력측정시험장비

장비활용범위
공동활용서비스
취득일
2024-08-15

취득금액
199,814,800원
인증정보
없음
기능

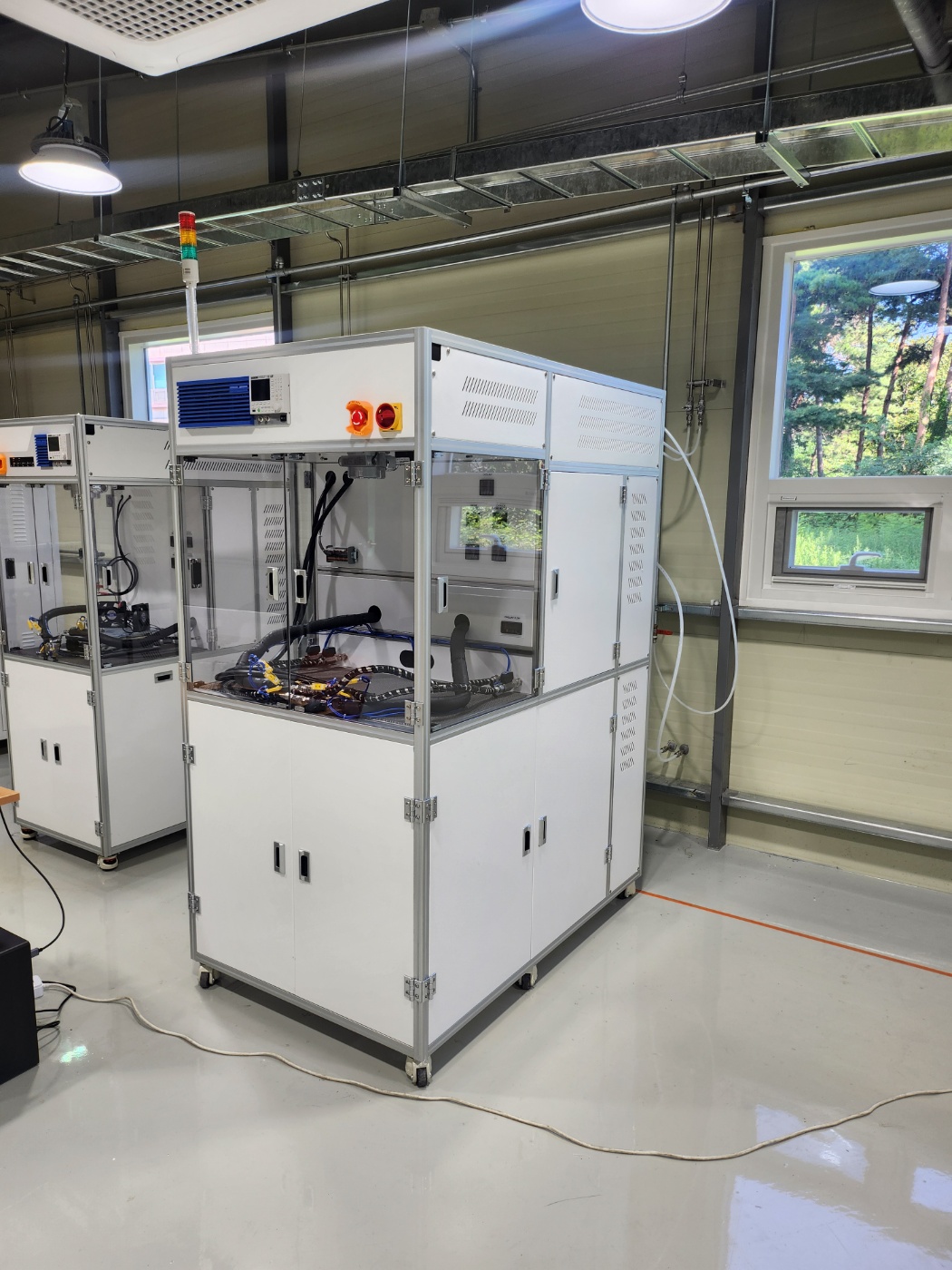

고분자 전해질막을 사용하는 연료전지(PEMFC)의 막-전극 접합체 및 스택의 전기화학 성능 평가를 위한 시스템이다.
수소, 질소, Air의 유량 제어를 통해 연료전지의 스택 활성화 및 평가를 통한 특성분석이 가능하다.
장비 상세설명
가스 및 연료의 공급 및 제어, 반응 중에 발열하는 스택의 성능평가를 위하여 스택의 반응 데이터(온도, 압력, 전지전압, 출력 등)를 수집하고 정리하는 데이터 수집 및 처리장치, 연속 운전시 성능변화를 평가하는 과정에서 발생될 수 있는 돌발적인 가스공급 중단이나 과부하 현상, 과열 등의 이유로 시스템 운전이 어려운 상황에 대처하기 위한 안전장치 등을 포함(최대 800W 전자부하)하고 있다.

이용안내

사용형태
기관의뢰 직접사용

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 18,000원

장비설명

전압 10V, 전류 125A, 전력 650W급 고분자 전해질 연료전지의 스택을 평가하는 장비로써, 가스 및 연료의 공급 및 제어, 반응 중에 발열하는 스택의 성능평가를 위하여 스택의 반응 데이터(온도, 압력, 전지전압, 출력 등)를 수집하고 정리하는 데이터 수집 및 처리장치, 연속 운전시 성능변화를 평가하는 과정에서 발생될 수 있는 돌발적인 가스공급 중단이나 과부하 현상, 과열 등의 이유로 시스템 운전이 어려운 상황에 대처하기 위한 안전장치 등으로 구성되어 있다.

장비 구성 및 성능

1. 유량 제어
- 양극(Standard Maximum) : 10LPM, 제어 매체 : H-H
- 공기극(Standard Maximum) : 20LPM, 제어 매체 : 공기
- 정확도 : +/- 0.8% Reading, +/- 0.2% FS

2. 배압 제어
- 0~3 bar 자동 제어로 배압 환경
- 측정 정확도 : +/- 0.01 bar
- 제어 정도 : +/- 0.02 bar

3. 온도 제어
- 피드백 제어를 통한 표면 온도 제어
- 자동 유체 온도 제어 40-110C
- 사용자 제어가 가능한 2 채널의 배기측 유체 응축수 분리
- 입력 가스(Reheat) 온도 제어 : 정적 조건 하에서 +/- 1C
- 입력가스(Reheat) 온도 측정 : +/- 0.5C

4. 전자 부하
- 650W, 10V, 125A
- 전압 정확도 : 0.025%FS
- 전류 정확도 : 0.05%FS

5. 전압 측정 모듈
- 채널 수 : 1
- 전압 측정 : 채널당 ± 5 VDC
- 정확도 : ±1mV
- 입력측 임피던스 :최소 1MΩ

6. 소프트웨어
- Labveiw를 활용하여 스크립트를 통한 자동시험제어, 세팅값 입력 등을 통한 수동 시험 가능
- 10hz 이상, csv 포맷으로 데이터 출력이 가능
- 사용자가 간단한 명령어를 선택하여 시험을 위한 스크립트를 만들거나 직접 세팅값을 입력하는 두가지 방법으로 시험기를 쉽게 사용 할 수 있다. (밸브, 유량, 온도, 압력 등 셋팅값 직접 입력, 반복 루프 생성, 실행 지연 시간 입력 등)
