장비정보

제작사
Visiconsult
모델 명
XRHGantry

내용연수
10년
구분
주장비

용도
분석
표준 분류
광학·전자 영상장비 > 방사선발생/측정장비 > X-선발생기

장비활용범위
공동활용서비스
취득일
2024-12-09

취득금액
2,344,294,000원
인증정보
없음
기능
엑스레이 발생장치가 듀얼튜브(300kV, 450kV)이며, 이를 이용하여 검사대상물의 검사 수준을 마이크로 포커스 또는 미니 포커스를 선택적으로 사용 가능함.
검사대상물의 재질에 따라 엑스레이 선량을 조절하거나 검사 범위를 정하고, 대상물의 형태에 따라 2차원(2D)또는 360도로 회전시켜 3차원(CT기능)으로 분석이 가능함.
검사대상물을 수직으로 세우거나 대형 제품의 경우 수평으로 눕혀서 스캔이 가능함
장비 상세설명
비접촉식 비파괴검사 장비로서, 방사선(X-ray)을 검사대상물에 투과시키고 결과를 이미지로 변환하여 제품의 형태, 내부구조와 조직 등을 검출함.
특히 이종재료로 구성되어있는 수소저장용기(Type-4 압력용기)와 탄소복합재(CFRP)의 결함분석에 용이하며, 타 비파괴검사 방법 대비 장비의 취급이 비교적 용이하고 세밀하고 정밀한 검사가 가능함.
마이크로 포커스(300kV)의 경우 탄소복합재의 기공, 층간분리, 함침성 등의 구분이 가능하며, 검사 대상물의 투과범위가 매우 두꺼울 경우 미니 포커스(450kV)를 이용하여 검사가 가능함.

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 209,611원

장비설명

탄소복합재 제품의 비파괴검사 장비로서, 대형 수소저장용기와 같이 단면 형상이 대칭인 제품을 비접촉식으로 검사하는 장비임.

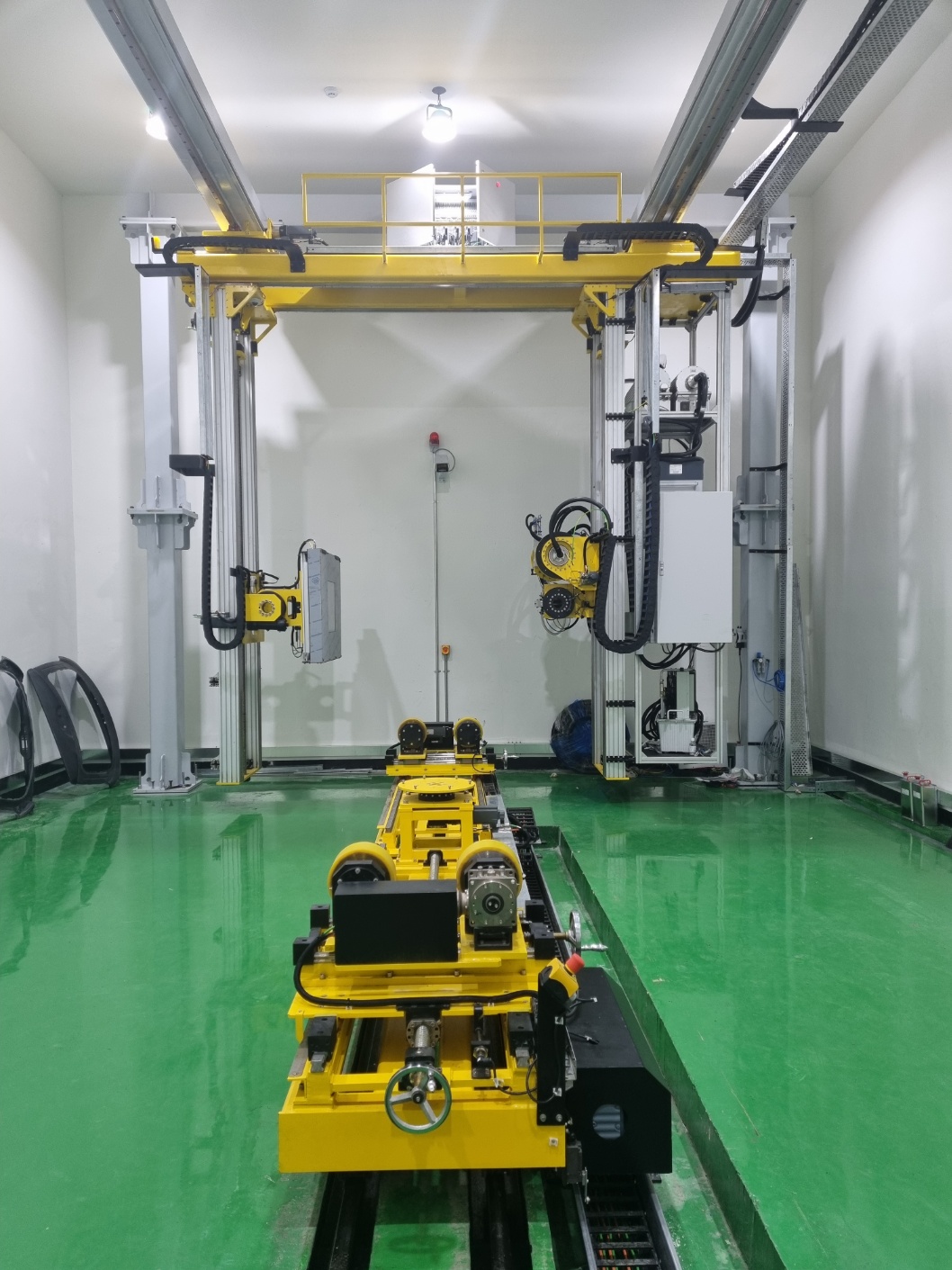

방사선차폐공간 내에서 운용되며 방사선 발생장치(Dual tube), 디텍터, 영상장치, CCTV 등이 연동되어 제어실에서 일괄 운전/제어됨

장비 구성 및 성능

<주요 구성>
- 조작부(Manipulator) : 7축
- 방사선 발생장치 : Dual Tube (450kV & 300kV)
- 이미지 검출기(Flat Panel Detector)
- 소프트웨어 : 시스템 운용, 재구성, 분석
<주요 성능>
○ Multi-Axis manipulator
- Scan capability : Horizontal scan max. Φ800×6,000(mm), Vertical scan max. Φ700×2,500(mm)
○ X-ray Tube
- Mini-focus System : 전압 max. 450kV, 사용전류 max. 4.9mA
- Micro-focus system : 전압 max. 300kV, 사용전류 max. 3.0mA
○ Flat Panel Detector
- Dimensions(Active area) : Min. 400×400(mm) 이상
- Pixel size : 100μm×100μm 이하
- Pixel matrix : 4,000 x 4,000 pixel 이상
- Frame rate : 6(1x1), 12(2x2), 18(3x3) fps
- Max. X-ray energy : 450kV
- Filter shutter unit
- Detector axis tilt : ±20°
○ CT Reconsturction Algorithms and VGStudio Software system
- Software for analysis and visualization of 3D voxel data
○ 2D Image Processing System
- Image acquisition, image processing, annotation, measurement
