장비정보

제작사
Polytec
모델 명
VibroFlex

내용연수
10년
구분
주장비

용도
시험
표준 분류
물리적 측정장비 > 음향/소음/진동/충격측정장비 > 진동계

장비활용범위
공동활용서비스
취득일
2024-04-30

취득금액
68,013,000원
인증정보
없음
기능
- 레이저 진동측정기는 모터기반의 동력전달부품의 표면 소음과 진동을 측정하는 장비임

레이저 진동측정기는 모터 및 스마트 모터 등 회전 구조체의 개발 및 S/W, H/W 개발에 필요한 성능평가장비로, 향후 공인시험성적서 발급에 필수적인 장비임
- 모터기반 동력전달부품의 소음 및 진동 측정, 회전체의 피로 연구, 기계시스템 모니터링 및 진동원인 분석 및 진단, 기계등 구동축의 비틀림 진동 댐퍼 조정 간소화, 스마트모터 보조 장비 테스트 등 회전 구조의 모든 형태에서 회전 진동의 각속도 및 각변위를 비접촉식으로 측정 가능
장비 상세설명
- 레이저 진동측정기는 두개의 평행한 레이저 빔을 사용하여 회전 표면에 주사되고, 산란된 레이저 빔은 빔 방향의 표면속도 벡터에 의해 주파수가 도플러 이동되며, 이속도는 회전 및 측면 구성 요소로 구성된 간단한 기하학적 관계를 사용하여 두 속도 성분의 차이에 의해 물체의 순수한 회전속도에 대한 직접적인 측정을 하는 장비임
- 모터기반 동력전달부품의 소음 및 진동 측정, 회전체의 피로 연구, 기계시스템 모니터링 및 진동원인 분석 및 진단, 기계등 구동축의 비틀림 진동 댐퍼 조정 간소화, 스마트모터 보조 장비 테스트 등 회전 구조의 모든 형태에서 회전 진동의 각속도 및 각변위를 비접촉식으로 측정 가능

이용안내

사용형태
기관의뢰 임대가능

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 10,000원

장비설명

- 레이저 진동계는 두개의 평행한 레이저 빔을 사용하여 회전 표면에 주사되고, 산란된 레이저 빔은 빔 방향의 표면속도 벡터에 의해 주파수가 도플러 이동되며, 이속도는 회전 및 측면 구성 요소로 구성된 간단한 기하학적 관계를 사용하여 두 속도 성분의 차이에 의해 물체의 순수한 회전속도에 대한 직접적인 측정을 하는 장비임
- 모터기반 동력전달부품의 소음 및 진동 측정, 회전체의 피로 연구, 기계시스템 모니터링 및 진동원인 분석 및 진단, 기계등 구동축의 비틀림 진동 댐퍼 조정 간소화, 스마트모터 보조 장비 테스트 등 회전 구조의 모든 형태에서 회전 진동의 각속도 및 각변위를 비접촉식으로 측정 가능
- 레이저 진동측정기는 모터 및 스마트 모터 등 회전 구조체의 개발 및 S/W, H/W 개발에 필요한 성능평가장비로, 향후 공인시험성적서 발급에 필수적인 장비임

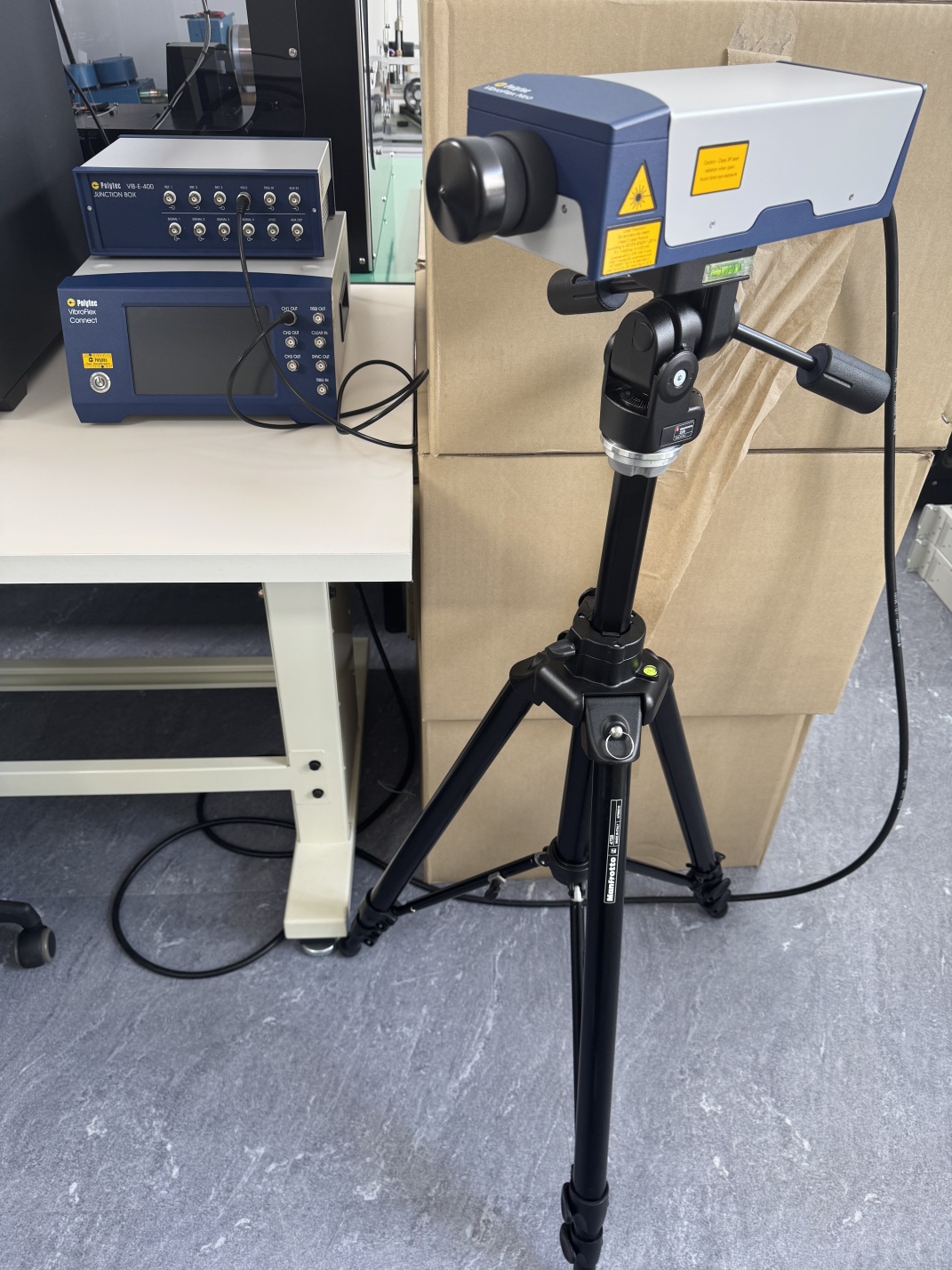

장비 구성 및 성능

1. 진동계 컨트롤러(Vibrometer Controller)
1) 측정범위(Measurement range) : -8,000 ∼ 20,000RPM
2) 각속도(Angular Velocity, ∆ω)
- 분해능(Resolution): 10, 100, 1000 °/s/V
- 주파수 범위(Frequency Range): 0.001 ∼ 10㎑
3) 각변위(Angular Displacement, ∆φ)
- 분해능(Resolution):
0.01°/V(1 ∼ 100㎐)
0.1°/V(1 ∼ 10㎐)
1°/V(1㎐)

4) 아날로그 출력(Analog Output)
- 출력 모드(Output Mode): RPM, 각속도, 각변위
- 출력 전압(Peak Analog Output): -4V ∼ +10V
5) 디지털 출력(Digital Output): RPM
6) 작동환경
- 작동 온도(Operating Temperature) : +5℃ - +40℃
- 보호등급(Housing Protection) : IP-21

2. 센서 헤드(Sensor Head)
1) 이격거리(Stand-off distance): 200mm
2) 레이저출력(Laser output Class): Class2
3) 보호등급(Housing Protection): IP-67
