장비정보

제작사
MKS Ophir
모델 명
BeamWatch Integrated-150

내용연수
10년
구분
주장비

용도
계측
표준 분류
광학·전자 영상장비 > 광파발생/측정장비 > 레이저발생장비

장비활용범위
공동활용허용
취득일
2023-04-14

취득금액
120,214,400원
인증정보
기능
측정 가능한 레이저 파장 및 출력
- 레이저 파장 측정 대역 [nm] : 980~1080
- 출력 측정 범위 (Average) [W] : 500~9999
- 최대 측정 빔 직경 [mm] : 12.5
측정 가능한 레이저 빔 특성
빔 초점 크기 및 위치 (beam waist width and location),
초점 이동,
Beam centroid,
M^2,
BPP(beam parameter product),
빔 발산각,
Rayleigh length,
Beam tilt angle,
레이저 출력
장비 상세설명
레이저 출력 및 초점 이동을 실시간으로 자동 측정
멀티 모드 레이저 측정 지원
타임스탬프가 포함 된 상세 보고서 기능

이용안내

사용형태

설치형태
사용료 형태

장비 사용료
원

장비설명

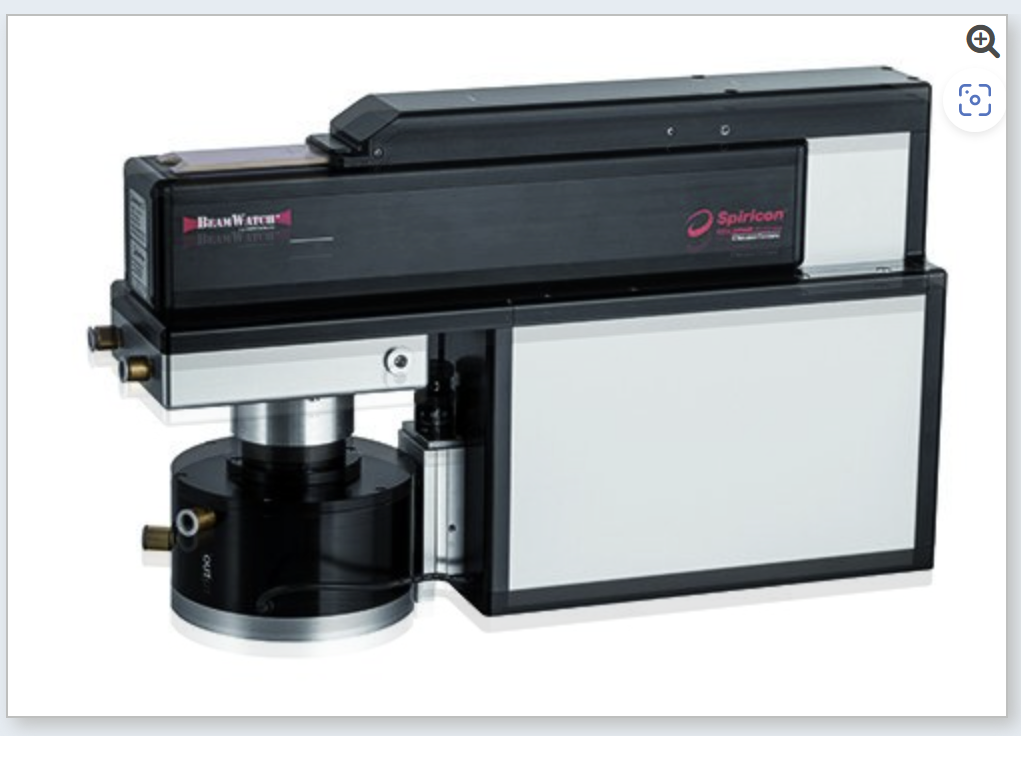

본 장비는 레이저 광원의 빔 품질 평가를 위해 레일레이 산란 원리를 이용하여 최대 10kW까지의 레이저 빔 특성을 측정하는 고출력 레이저 용 빔 프로파일러로 측정하는 빔 특성은 다음과 같음
빔 초점 크기 및 위치 (beam waist width and location), 초점 이동, Beam centroid
M2, BPP(beam parameter product), 빔 발산각, Rayleigh length, Beam tilt angle
, 레이저 출력

장비 구성 및 성능

○ 빔 프로파일러
- 레이저 파장 측정 대역 [nm] : 980~1080
- 출력 측정 범위 (Average) [W] : 500~9999
- 최대 측정 빔 직경 [mm] : 12.5
- 빔 프로파일
빔 초점 크기 및 위치(beam waist width and location),초점 이동, Beam centroid
M^2, BPP(beam parameter product), 빔 발산각
레일레이 길이 (Rayleigh length), Beam tilt angle
- 인터페이스 : EtherNet/IP
