IMC

없음

1. 하드웨어
- 자유낙하 200Kg 이상 중량이 인가된 랜딩기어 최대 1m 이상 높이
- 로드셀 충격 시에 발생하는 3축의 힘을 1/10000초 단위로 측정 가능
- 중량물 랜딩기어 하중 인가 Max 200Kg
- 시험지그 랜딩기어를 작업대에 마운팅 가능
- 작업대 Lifting과 자유낙하를 위해 랜딩기어와 중량물이 부착되는 플레이트
- 바닥면 소음 및 진동 충격 흡수 가능
- TEST 중량 및 높이 : 자유낙하 및 랜딩기어 하중인가 200kg, 1m
- TEST 충격량 및 속도 : 3축 ±500g, 채널당 1/10,000초 (Max. 1/400,000초)
- 입력 전원 : 10~50V DC, AC/DC 어댑터 (110~230 VAC)
- 진동 소음 측정 정확도 및 분해능 : ±0.02%, 24 Bit
- 입력 채널 및 범위 : 8채널, ±5mV~±50V
- 주파수 대역폭 및 과전압 보호 : 0~48kHz, ±50V
- 정전시 데이터 자동저장 종료 (CF Card, PC, Network Drive)

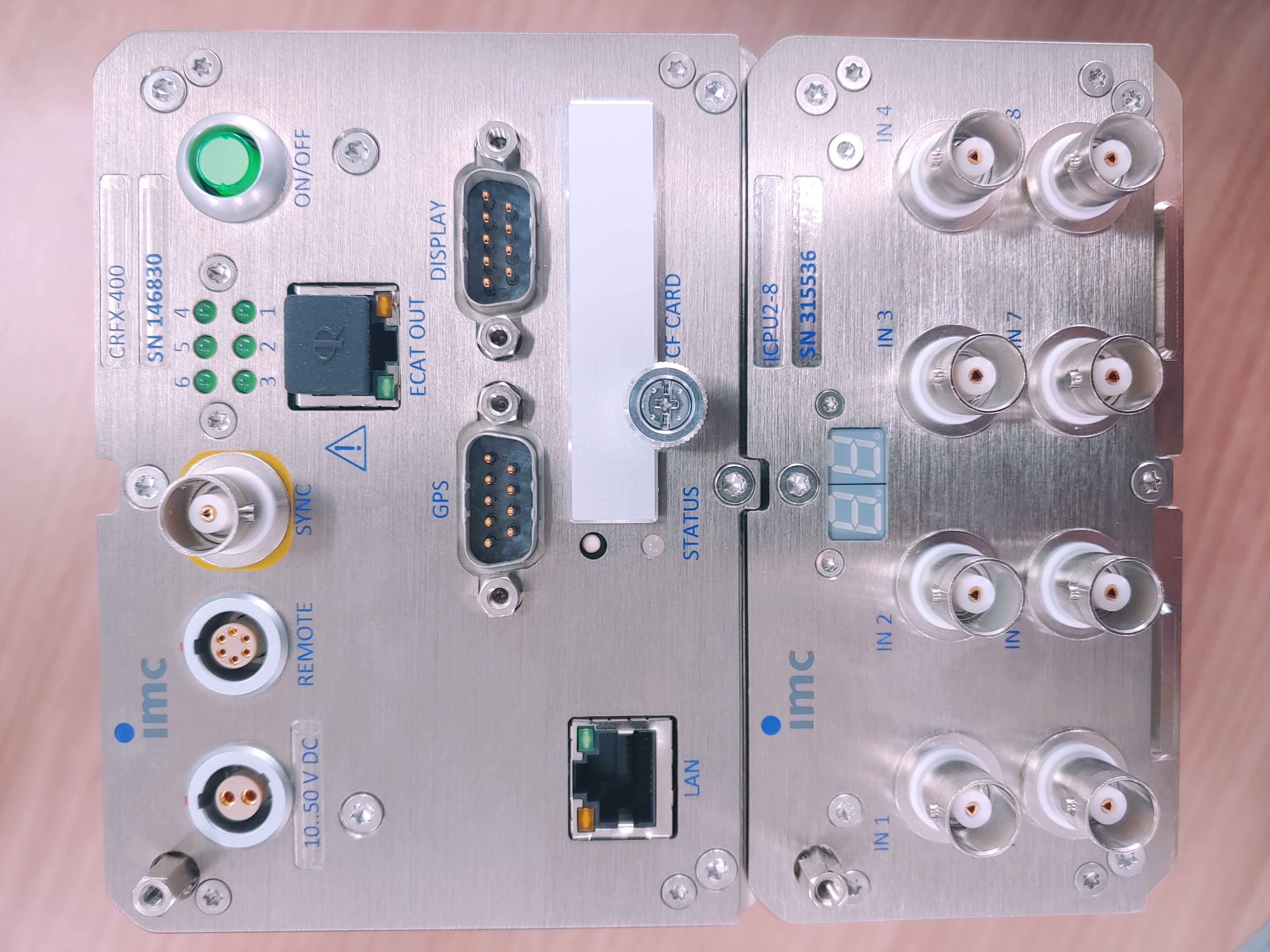

- 100M Ethernet, EtherCAT, GPS〮Display port, Remote switch, Isolated SYNC signal
- MIL-STD-810F 충격 및 진동 등급

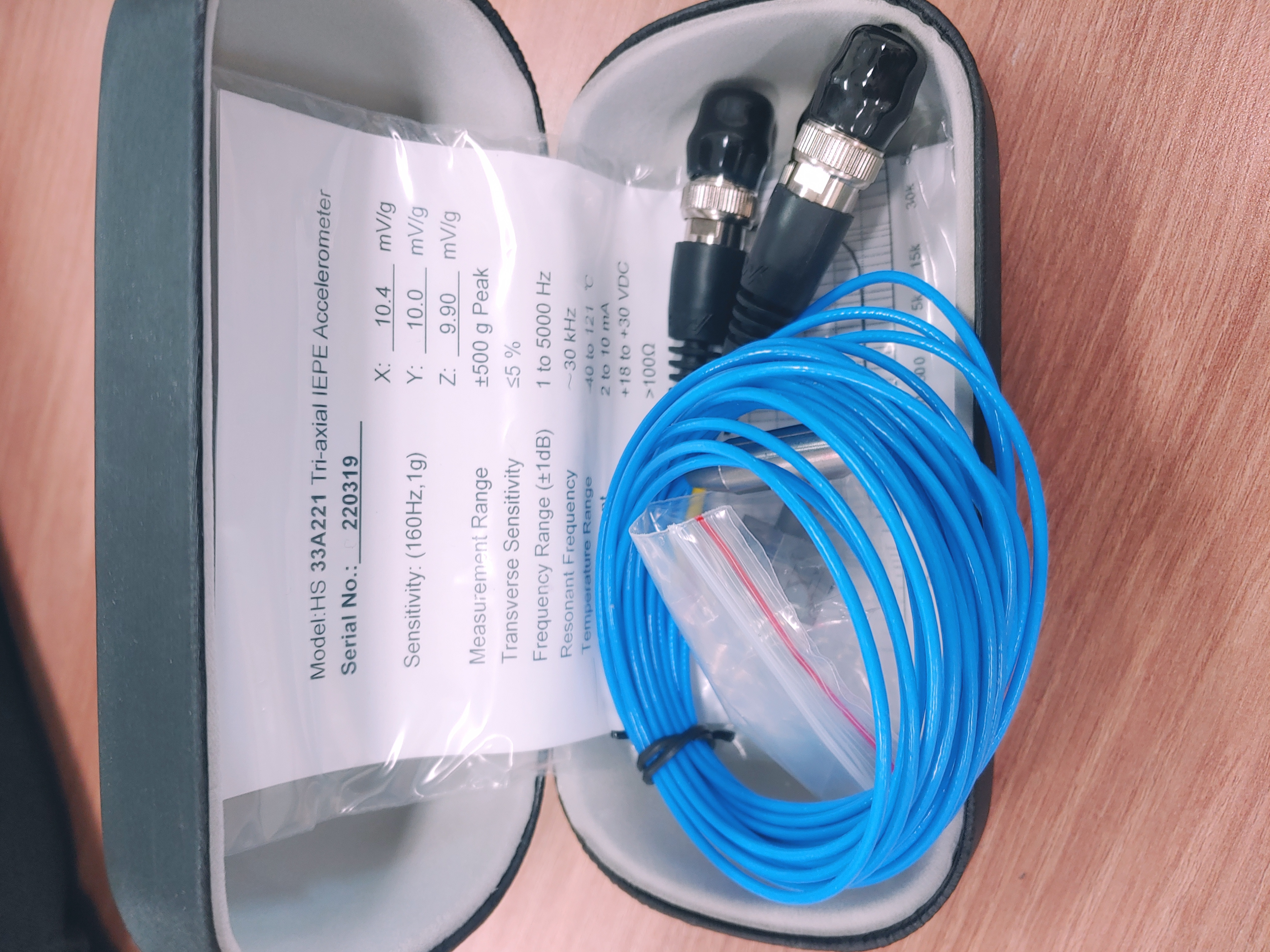

- 3축 진동 센서 : ±500g, 10mV/g, 1~5000Hz, 5m 케이블 (BNC plug)

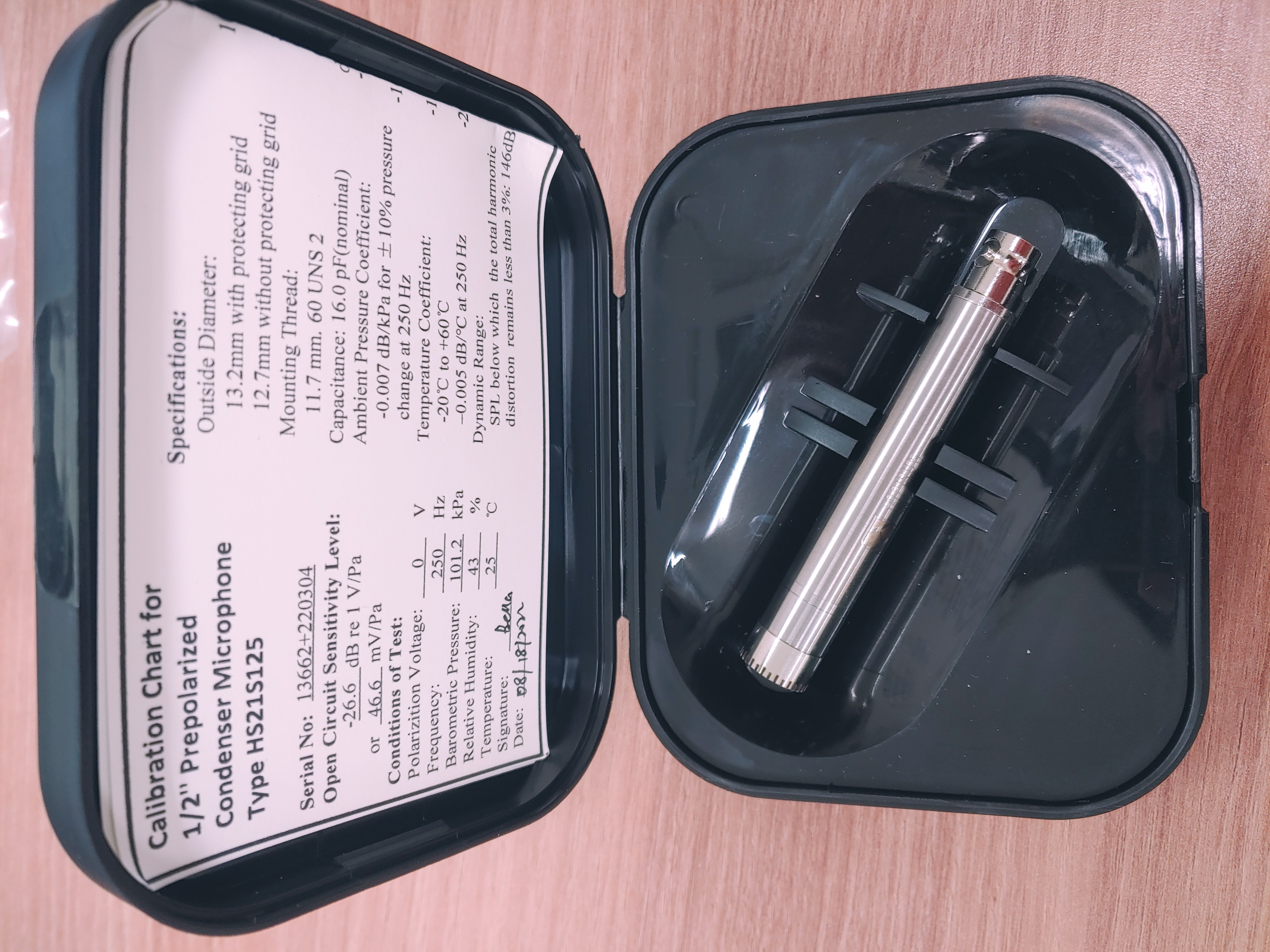

- 1/2인치 마이크로폰 : 17~146dB, 50mV/Pa, 3.75Hz~20kHz, 5m cable
2. 분석 지원 프로그램(SW)
- Curve Window, Math. Functions, Extended Data Browser, Data Import/Export
- Report Generator, Waveform Editor, Sequence Editor, Macro Editor, Dialog Editor
- Spectral Kit, Video Kit, Filter Kit, Project Explorer, Pack&Go, Spectr

- 비행과 이착륙 시 기체의 기계적 성능과 변화를 비행 현장에서 측정하고 소프트웨어를 통해 분석
- 기체에 부착하여 데이터를 측정, 분석 소프트웨어를 통한 데이터 소스 관리, 측정 데이터 시각화, 데이터 분석, 리포트 작성
