엠시테크

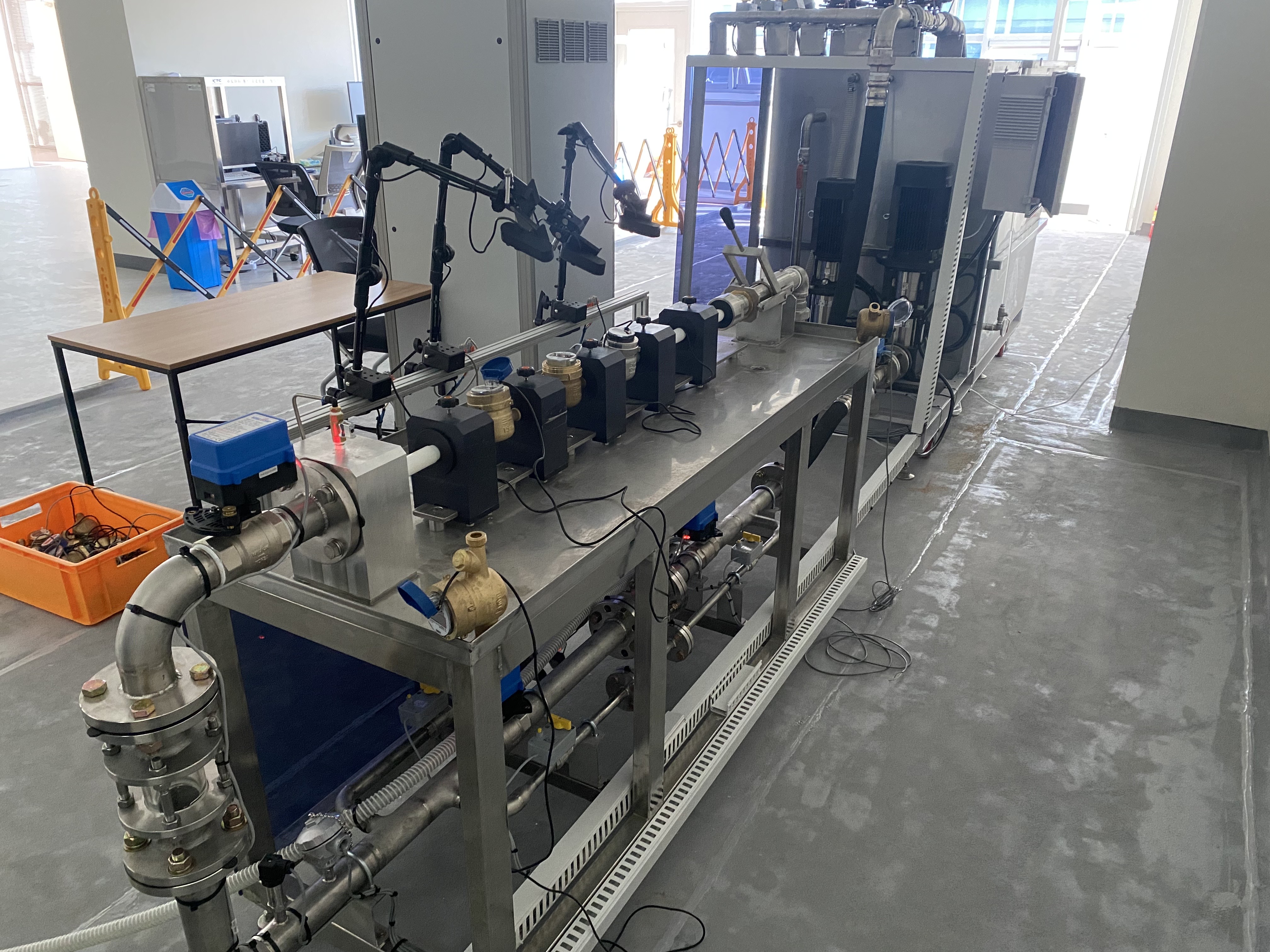

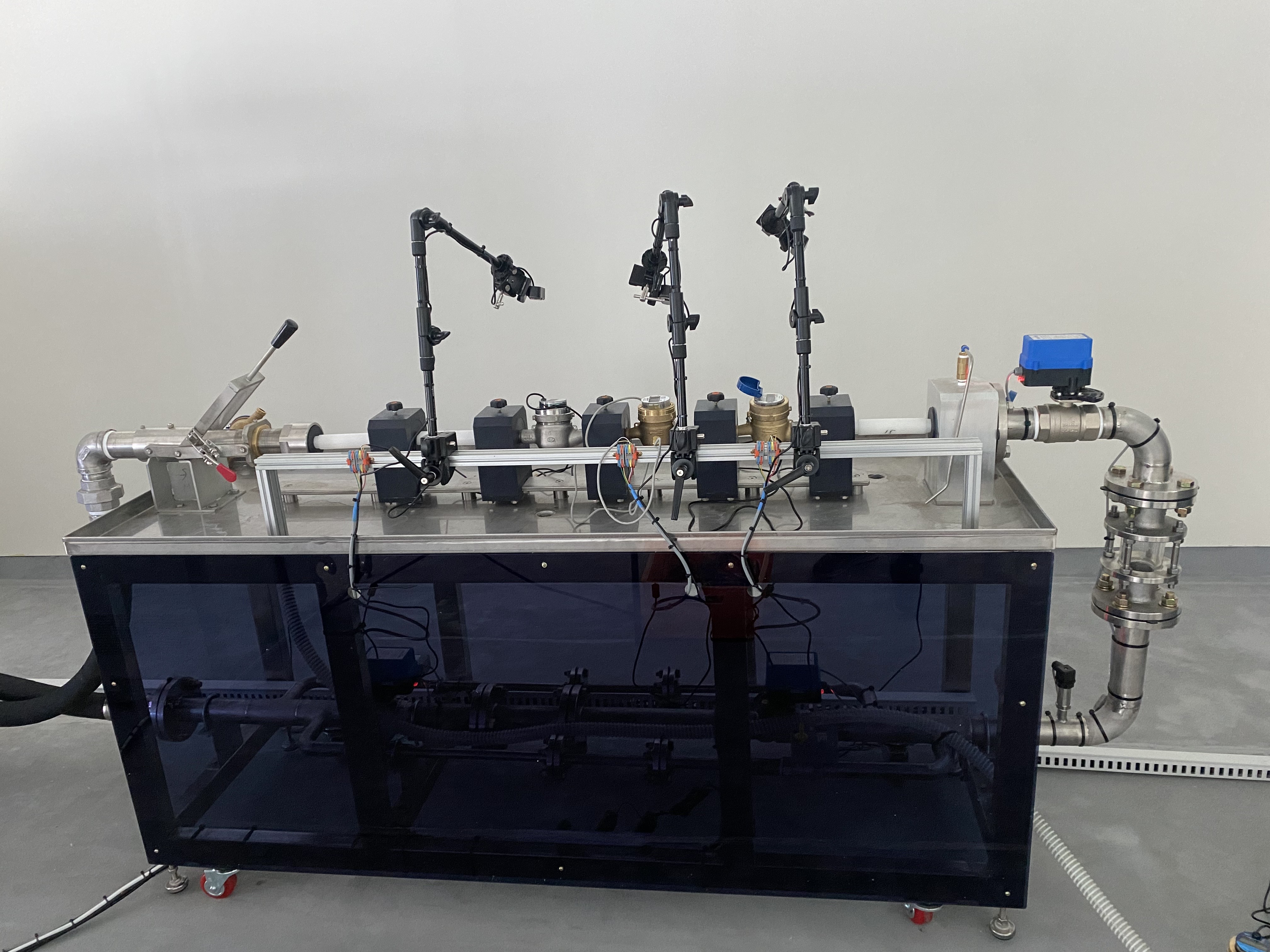

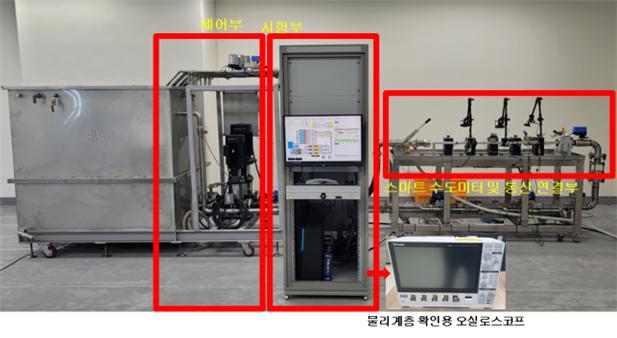

- 실유량을 이용한 스마트 수도미터의 기능시험을 위한 테스트 벤치 시스템
- 유량 제어 및 기능 구현, 원격데이터 검증을 위한 하드웨어 기반의 스마트 수도미터 평가 시스템

[기능시험 제어사양]
① 스마트 수도미터 과부하 기능시험
- 기능 진입 조건 : 최대유량을 초과한 상태로 5분 이상 통수 시 표시함
- 시험 시간 : 최대 240분 (각 1차, 2차)
- 데이터 샘플링 : 1분
- 제어 방식 : 시험 시작 – 펌프 3분 off 유지 - 펌프 on 및 설정 유량 추적 – 펌프 기동시간까지 on – 시험 시간 설정까지 데이터 샘플링 - 시험 종료
- 측정 : 0분, 1분, 2분, 3분, 분 단위로 설정

② 스마트 수도미터 역류 기능시험
- 기능 진입 조건 : 역방향으로 1분 이상 지속적으로 흐름이 발생하면 표시
- 시험 시간 : 최대 120분
- 데이터 샘플링 : 1분
- 제어 방식 : 시험 시작 – 펌프 3분 off 유지 - 펌프 on 및 설정 유량 추적 – 펌프 기동시간까지 on – 시험 시간 설정까지 데이터 샘플링 - 시험 종료
- 측정 : 0분, 1분, 2분, 3분, 분 단위로 설정

③ 스마트 수도미터 누설기능시험
- 기능 진입 조건 : 7일 이상 지속적으로 유량이 감지되면 정보를 전송함
- 시험 시간 : 최대 12 000분
- 데이터 샘플링 : 60분
- 제어 방식 : 시험 시작 – 펌프 3분 off 유지 - 펌프 on 및 설정 유량 추적 – 펌프 기동시간까지 on 시험 시간 설정까지 데이터 샘플링 - 시험 종료
- 측정 : 0분, 60분, 120분, 180분, 시간 단위로 설정

④ 스마트 수도미터 데이터 유효성 기능시험
- 기능 진입 조건 : 유량흐름이 없을 때 지시부와 프로토콜 정보 비교
- 시험 시간 : 최대 20 000분
- 데이터 샘플링 : 60분
- 제어 방식 : 시험 시작 – 펌프 3분 off 유지 - 펌프 on 및 설정 유량 추적 – 펌프 기동시간까지 on 시험 시간 설정까지 데이터 샘플링 - 시험 종료
- 측정 : 0분, 60분, 120분, 180분, 시간 단위로 설정

⑤ 스마트 수도미터 저전압 기능시험
- 기능 진입 조건 : 저전압 설계치 진입 시 표시
- 시험 시간 : 최대 120분
- 데이터 샘플링 : 1분
- 제어 방식 : 펌프 연속 운전, 파워서플라이를 이용하여 정격 전압에서 0.1V/10분 제어
- 측정 : 0분, 1분, 2분, 3분, 분 단위로 설정

⑥ 스마트 수도미터 물리계층 및 데이터 링크 계층
- 물리계층 및 데이터 링크 계층 확인
- 제어 방식 : 시험 시작 – 펌프 3분 off 유지 - 펌프 on 및 설정 유량 추적 – 펌프 기동시간까지 on 시험 시간 설정까지 데이터 샘플링 - 시험 종료
- 통신 시작 및 종료 시점 확인, 데이터 텔레그램 확인 (checksum 등)
