□ 유전정접 측정장비
1) Dissipation Factor 측정
- Range : 0 ~ 100
- Resolution : 1 × 10-6 이상
- Accuracy : (±0.1 %) ± 1 x 10-5 이내
2) 커패시턴스 측정
- Range : 1 pF 이하
- Resolution : 0.001 pF 이하
- Accuracy : ± 0.02 % RD ± 0.01 pF 이내
3) 전압/전류 측정 : accuracy ± 0.2 % 이내
4) 채널수 : 2채널(Cn, Cx)
5) 전 원 : AC 220 V, 60 Hz 호환
6) PC – 측정장비 간 데이터 케이블 : 20 m 이상
7) Measuring cable(for Cn, Cx) : 각 20 m 이상

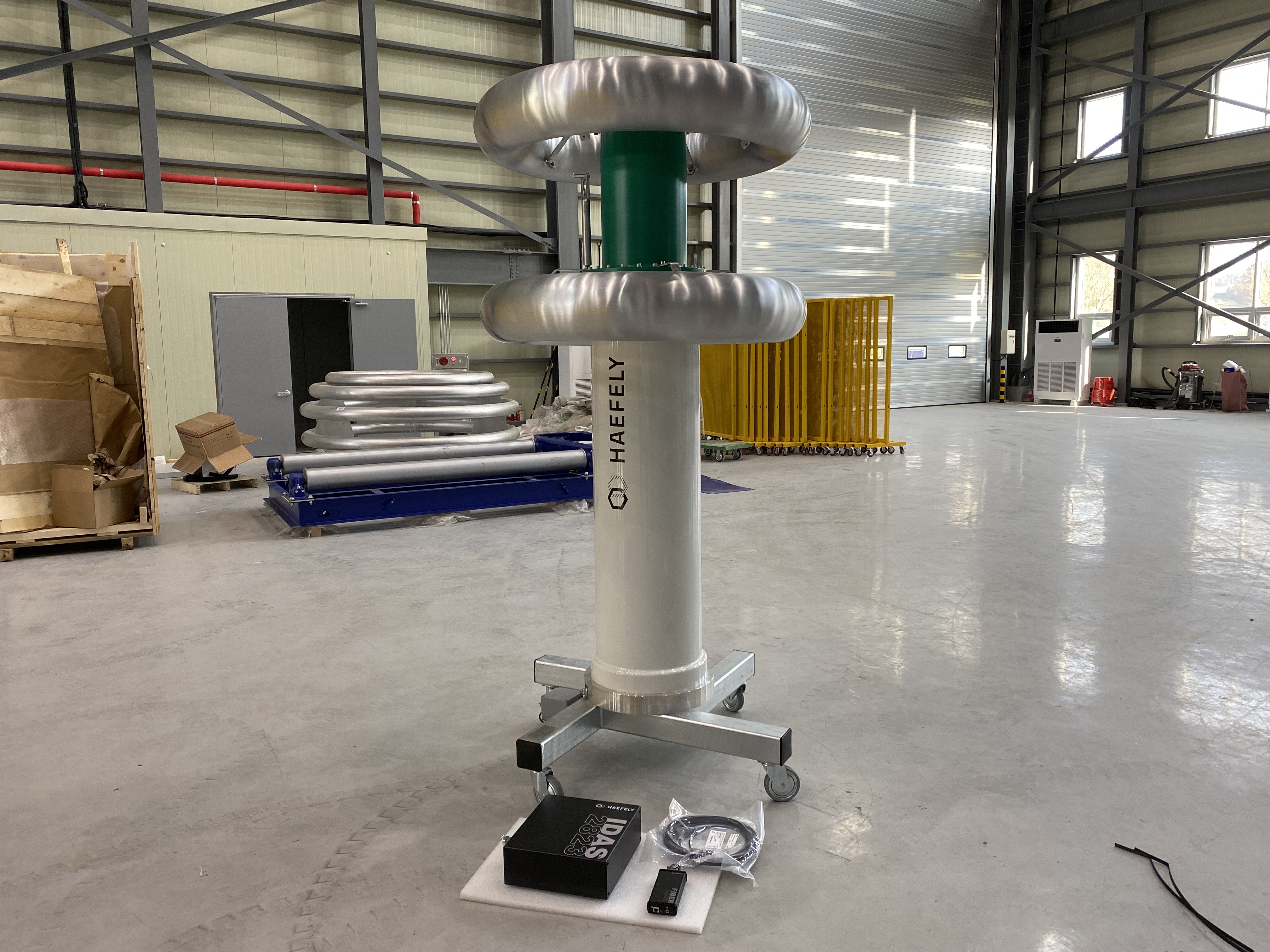

□ 표준 커패시턴스
1) 시험 전압 : 300 kV 이상
2) 커패시턴스 : 50 pF ± 3 % 이내
3) internal tan 𝛿 : 1 x 10-5 이하
4) 규 격 : (가로)1.5 m 이하 × (세로)1.5 m 이하 × (높이)2.8 m 이하
5) 이동 가능한 caster 타입일 것
6)고압 인가선(Divider – 커패시터 간 연결)
