◎ 구성

열주기 시험 시스템 및 결선과 설치에 필요한 케이블 및 자재

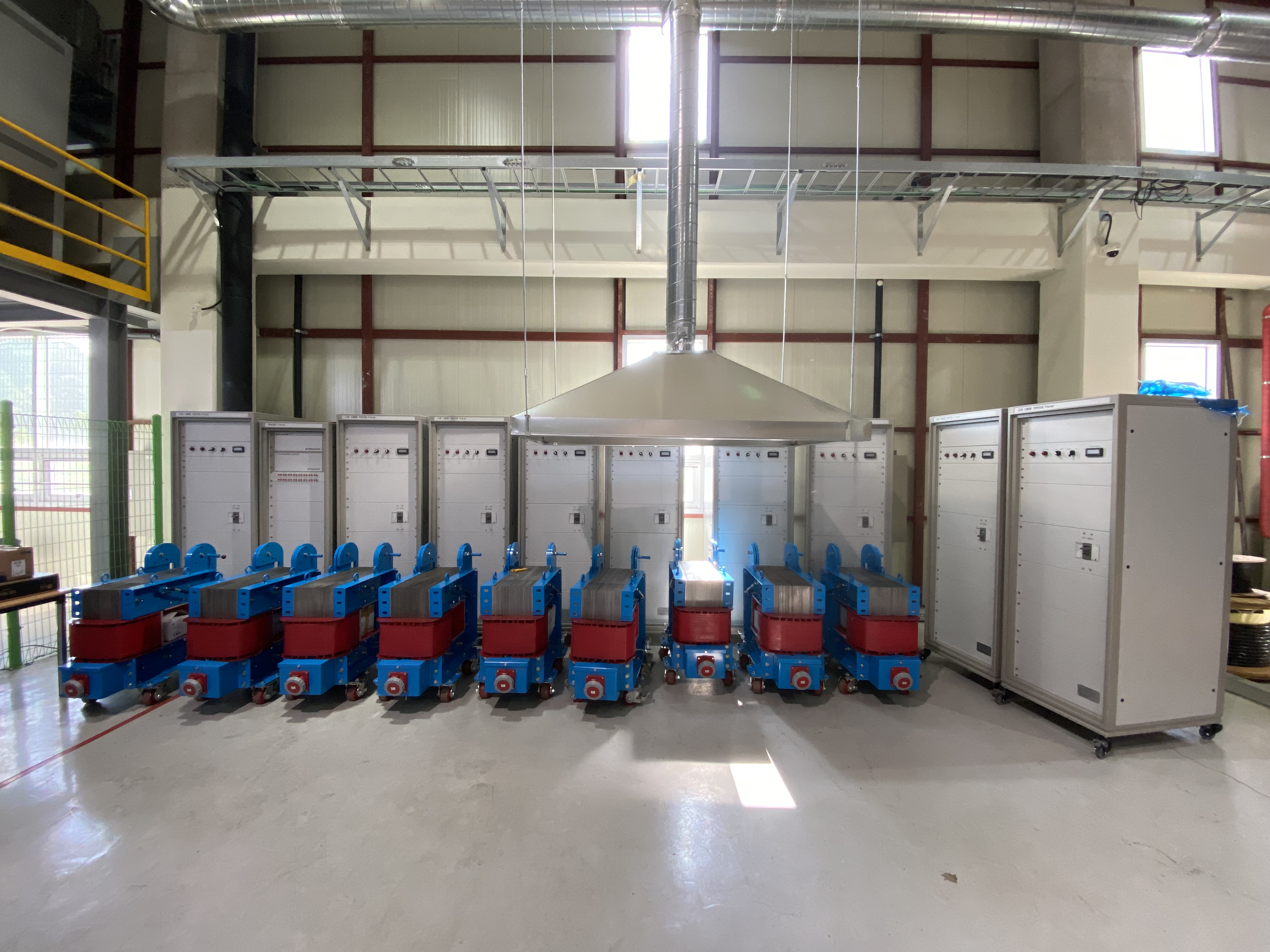

1. 온도상승설비
- 시험시료용 전압 레귤레이터 : AC 40~380V, 200kVA
- 시험교정용 전압 레귤레이터 : AC 40~380V, 60kVA
- 변류기(대전류 변압기 - CT)
* 0~30V, 0~5kA, 150kVA, 2대
* 0~105V, 0~5kA, 525kVA, 7대
- 무효전력 보상용 Capacitor Bank
* 시험시료용 : AC 380V, 500kVA
* 시험교정용 : AC 380V, 150kVA
2. 측정기기
- 측정용 전류센서 : 5000/5A, 1.0-class, 2대
- 전압 모니터링 Line
- 디지털 온도기록계
* 온도측정 범위 : -50 ~ +350℃, 30 채널(교정성적서)
3. 측정제어 및 기록 시스템
- PC : 1대, Monitor 1대
- 제어 운용 Software 1copy

◎ 성능
1. 시험 용량 및 항목
- 시험규격 : IEC 62067
- 주 시험회로(Main Loop) : 525kVA (무효분 보상시)
- 보조 시험회로(Dummy Loop) : 150kVA (무효분 보상시)
- 온도 측정 : 30ch
- 온도, 전류, 전압, 역율 보상상태 표시 및 기록
2. 기능
- 가변 변압기 출력전압 제어
- 통전 전류, 전압, 역율, 온도 표시 및 추이 그래프
- 설정온도 도달 알람
- 측정, 제어 및 모니터링 기능
- 온도유지 시간, 시험주기 및 시험정지일(휴일) 설정 기능
- 온도 상승 및 유지 전류(공차 설정 포함) 인가 설정
- 설정 및 측정 전압, 온도 및 전류에 대한 그래프 표시기능 및 저장 기능
- 전체 시스템 상황 실시간 표시 및 기록 데이터 확인 기능
- 수동 / 자동 운전 전환 기능
- 변류기 또는 전압 레귤레이터, 내전압 시험기의 과 출력을 검출하고 사고를 방지하도록 리미트 제한 세팅 및 조정 기능
- 데이터 수집 장치
