장비정보

제작사
Cyberoptics
모델 명
Cybergage360

내용연수
6년
구분
주장비

용도
시험
표준 분류
광학·전자 영상장비 > 카메라/영상처리장비 > 3D스캐너

장비활용범위
공동활용서비스
취득일
2022-06-10

취득금액
238,439,070원
인증정보
기능
- 금형, 부품에 대한 신속하고 정밀도가 높은 설계데이터 확보
- 노후, 파손 금형에 대한 복원 설계 지원
- 설계데이터와 실제 금형에 대한 측정 데이터 간의 비교와 분석을 통한 금형 품질측정 및 검사 지원
- 다양한 금형, 부품에 대한 설계데이터, DB구축 등 설계 프로세서의 디지털화 지원
장비 상세설명

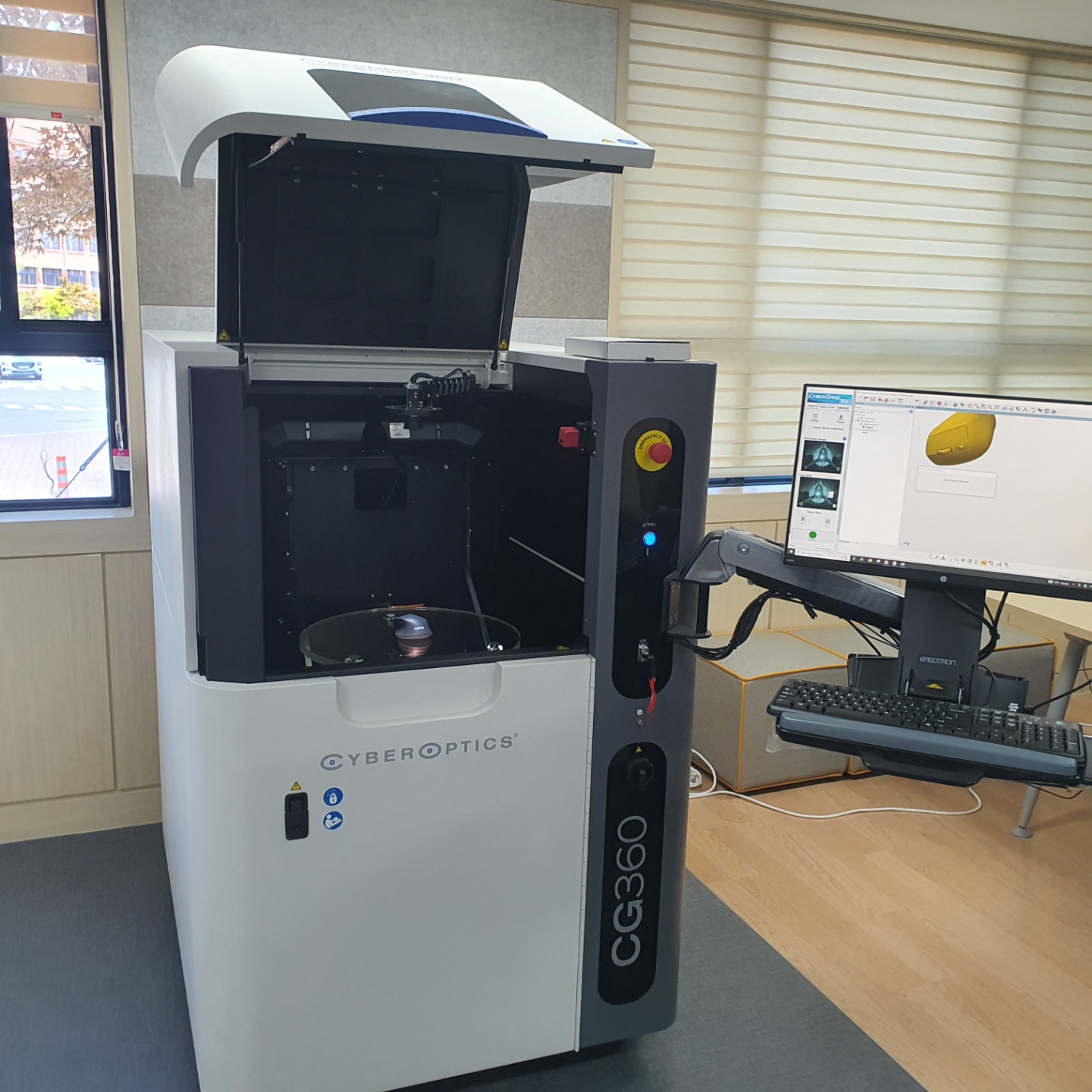

- 역설계용 3D스캐너(Cybergage360)은 밀폐형 방식으로 외부의 빛의 영향이 없이 스캔이 가능하며 본체, 광학식 센서, Machine 운용을 위한 Scan Software와 Editing Software로 구성
(1) 본체(Main Body)
· 작업 가능 영역(Working Volume): 200mm 지름 x 100mm 높이 이상
· 작업 가능 무게(Weight of Part): 2kg 이상
· 반복 정밀도(Repeatability): 0.005mm 이하
· System Volume Accuracy : 0.007mm + L/10000mm 이하
· 속도(Speed): 16,000,000 points 이상/part/pose. 싸이클타임 < 3분
(2) 광학식 센서
· 센서타입: 광학식 센서
· 센서 Technology: 높은 정밀도 & 반복정밀도를 구연 할 수 있는 청색광(Blue Light)
· 센서 구조 : 고속으로 상하 동시에 스캔 이 가능한 4개의 센서, 2개의 Beam Projector
(3) 구동/스캔 데이터 처리 소프트웨어
· 스캔 기능과 데이터 Editing 기능이 하나의 Software로 구성되어 있으며 스캔 데이터(3차원 점 데이터)를 가장 쉽고 정확하게 Editing 할 수 있는 Surveyor Scan Control 소프트웨어를 사용
· 스캔 데이터 검사 및 분석용 SW : PolyWorks

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 14,300원

장비설명

- 역설계용 3D스캐너(Cybergage360)은 밀폐형 방식으로 외부의 빛의 영향이 없이 스캔이 가능하며 본체, 광학식 센서, Machine 운용을 위한 Scan Software와 Editing Software로 구성
(1) 본체(Main Body)
· 작업 가능 영역(Working Volume): 200mm 지름 x 100mm 높이 이상
· 작업 가능 무게(Weight of Part): 2kg 이상
· 반복 정밀도(Repeatability): 0.005mm 이하
· System Volume Accuracy : 0.007mm + L/10000mm 이하
· 속도(Speed): 16,000,000 points 이상/part/pose. 싸이클타임 < 3분
(2) 광학식 센서
· 센서타입: 광학식 센서
· 센서 Technology: 높은 정밀도 & 반복정밀도를 구연 할 수 있는 청색광(Blue Light)
· 센서 구조 : 고속으로 상하 동시에 스캔 이 가능한 4개의 센서, 2개의 Beam Projector
(3) 구동/스캔 데이터 처리 소프트웨어
· 스캔 기능과 데이터 Editing 기능이 하나의 Software로 구성되어 있으며 스캔 데이터(3차원 점 데이터)를 가장 쉽고 정확하게 Editing 할 수 있는 Surveyor Scan Control 소프트웨어를 사용
· 스캔 데이터 검사 및 분석용 SW : PolyWorks

장비 구성 및 성능

1. Main Body (1 Unit)
- 밀폐형으로 외부의 빛의 영향 없이 스캔이 가능
- 바코드리더를 사용하여 피측정 물체에 대한 자동 스캔이 가능
- 스캔 및 검사 시간 : 5분 이내
- 작업 가능 영역(Working Volume) : (지름×높이) 200mm x 100mm 이상
- 작업 가능 무게(Weight of Part) : 2kg 이상
- 반복 정밀도(Repeatability) : 0.005mm 이하
- System Volume Accuracy : 0.010mm + L/10,000mm 이하
- 데이터 출력 포맷(Output Format) : STL, PLY, OBJ, ASC 출력 가능
- 전원 : 110V~240V, 3.6/1.8Amps, 50~60Hz, 단상

2. Machine Control System (1 Unit)
- CPU : i7 – 5960X @ 3.00 GHz 이상
- HDD : 1TB 이상
- RAM : 64GB 이상
- VGA : NVIDIA GTX 1080 이상
- SSD : 256GB / 1EA
- Pen and Touch : Touch Input Available with 10 Touch Points 이상

3. High Accuracy & High Speed 광학식 Projector (1 Set)
- Sensor Type : 광학 Projector
- Sensor Technology : 높은 정밀도와 반복 정밀도를 구현할 수 있는 청색광 적용
- MRS(Multi-Reflection Suppression) 기법 적용 : 난반사 및 노이즈를 자동으로 제거
- 검정색이나 광택이 있는 측정 부품들에 도포하지 않고도 스캔이 가능
- Sensor 구조 : Beam Projector 2개, Detector Sensor 4개
- 속도(Speed) : 16,000,000 points 이상

4. High Accuracy & High Speed Rotary Stage (1 Unit)
- 회전 로터리에 굴절률이 없는 무색의 유리(Glass)가 장착되어 상하를 동시에 스캔
- Scale이 부착되어 있어 별도의 마킹작업 없이 측정과 동시에 여러 방향으로 측정된 데이터를 자동으로 매칭하여 스캔 작업의 신속성, 편의성, 정밀성을 높일 수 있음
- 정밀도(Accuracy) : 6 arc sec 동등 이상
- 반복 정밀도(Repeatability) : 3 arc sec 동등 이하
- Rotary Size (Tabletop Diameter) : 140mm 동등 이상
- Max. Speed : 600 RPM 동등 이상
- Max. Load : 20kg 동등 이상
- Axial Error Motion : 5μm 동등 이하
- Radial Error Motion : 5μm 동등 이하

5. Operation Software Base Module for Turn-Key System (1 Copy)
- 장비의 구성품이 하나의 인터페이스로 작동할 수 있게 하는 Turn-Key 시스템으로 여러 각도로 각각 스캔된 데이터를 별도의 마킹작업 없이 자동으로 인지하여 하나의 완전한 3차원 스캔 데이터를 형성함
