- Electrical Performance Measuring Equipment
- 전기적 성능 측정장비
- i-Tube No. 2210-D-0096
- NTIS No NFEC-2022-11-282443
- 설치기관 (재)광주미래차모빌리티진흥원
- 주소 광주광역시 광산구 빛동10로 22 (삼거동)
- 담당자 양승진 (T. 062-960-9567 )
- 매뉴얼
-
온라인* 본 장비는 온라인 예약이 불가하오니 장비사용 예약과 관련해서는
예약가능여부
장비 보유기관에 직접 문의 주시기 바랍니다. (장비 예약은 Zeus 시스템에서 회원가입후 예약가능)
장비정보
-

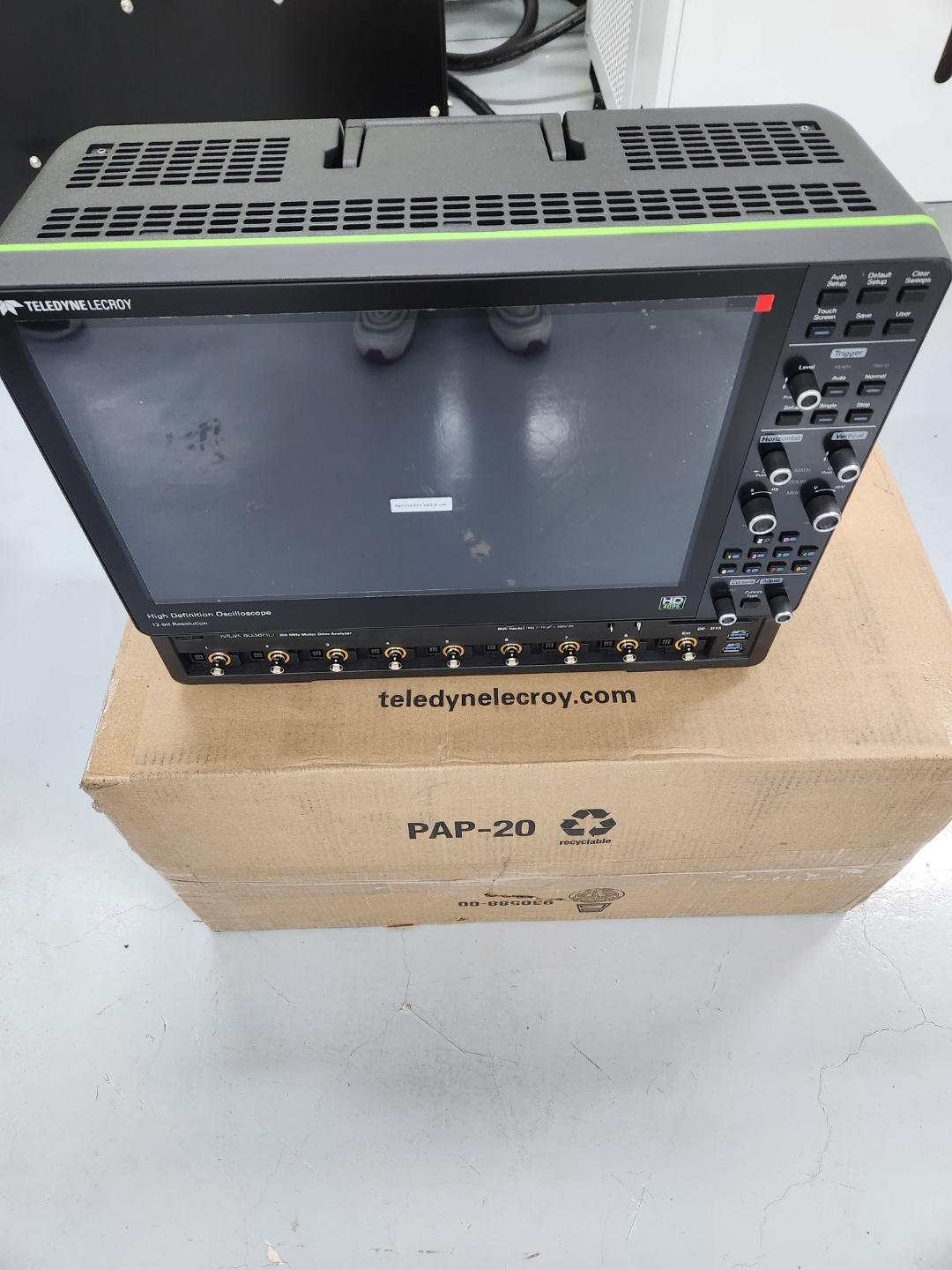

제작사
Teledyne LeCroy
-
모델 명
MDA 8208HD
내용연수10년
-
구분
주장비
용도분석
-
표준 분류
전기·전자장비 > 측정시험장비 > 오실로스코프
장비활용범위공동활용서비스
-
취득일
2022-10-17
취득금액58,270,000원
- 인증정보
- 기능
- 장비 상세설명
이용안내
-
사용형태
기관의뢰 직접사용 임대가능
설치형태이동형
-
사용료 형태
시간별
장비 사용료[Hr] 4,000원
장비설명
- 자동차 전장부품의 시험/평가 시 각종 자동차 전장부품에서 발생하는 각종 파형을 측정, 분석하기 위한 장비 임
- 다채널(8채널)을 통해 전기자 핵심부품인 모터, 인버터 등의 각 상(Phase)의 전압/전류 및 전력 시험에 대응이 가능
장비 구성 및 성능
○ 다체널 오실로스코프 1대
- 총 8채널 아날로그 입력이 가능하며, 최대 대역폭은 2GHz 이상 임
- 수직측 분해능 최대 12비트 이상, 채널당 10GS/s, 50Mpts
- 3상(phase) 전력 분석 프로그램 장착
○ 유틸리티
- 전용 수동프로브 4EA, 이동식 전용 카트 포함, Portable 전압, 전류 측정기(1000V, 10A) 포함
