장비정보

제작사
AR
모델 명
5000A225B

내용연수
10년
구분
주장비

용도
시험
표준 분류
전기·전자장비 > 측정시험장비 > 전자파측정시험장비

장비활용범위
공동활용서비스
취득일
2023-05-08

취득금액
2,451,278,800원
인증정보
없음
기능
실차 평가용 OTS 전자기파 반무반사실에 사용되는 장비임

□ 적용 분야
1) 상용차 전자파 평가를 통한 전자파 안전성 및 신뢰성 확보
2) 자율주행 차량 및 전장부품의 전자파 평가를 통한 안전성 및 신뢰성 확보
3) 수소/전기자동차 및 전장부품의 전자파 평가를 통한 안정성 및 신뢰성 확보
4) 방위산업 차량의 전자파 평가 및 성능향상

□ 시험대상범위
- 친환경 자동차(EV, HEV, FCEV),
- 대형차량(전기버스, 굴절버스, 이층버스),
- 특장차(건설장비, 농기계, 캠핑카, 소방차 등),
- 군수 장갑차, 헬리콥터,
- 승용차 등

□ 측정 주파수 범위
1) EMI (Electro Magnetic Interference) : 10 kHz ~ 18 GHz
2) EMS (Electro Magnetic Susceptibility) : 20 MHz ~ 6 GHz

□ 적용 규격
1) CISPR 12
2) ISO 11451-1/-2
3) KN41
4) ES96200-00
5) SAE Standards
6) ECE-R10
7) ISO 7637-2/-3/-4
8) IEC 61000-3-2/-3
장비 상세설명
본 장비의 적용 규격은 국내 완성차업체 시험기준(ES96200-00), 자동차 및 자동차부품의 성능과 기준에 관한 규칙 제107조, 별표 24, 자동차 및 자동차부품의 성능과 기준 시행세칙 별표1의 제41호, 국제연합 유럽경제위원회(UN/ECE R10.5), 자동차 및 내연기관 구동기기류 등의 전자파적합성 시험방법 개정안(KN41), 국제규격(CISPR16, CISPR12, ISO11451-2, ISO7637-2/-3/-4, IEC61000-3-2/-3)을 모두 만족합니다. 실차의 전자파 방해 및 방사 내성, 전원선에 대한 과도현상 내성, 하모닉 & 플리커 성분 분석을 시험할 수 있는 장비 및 악세서리, 소프트웨어가 모두 포함되어 있음

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 250,000원

장비설명

본 시스템의 적용 규격은 국내 완성차업체 시험기준(ES96200-00), 자동차 및 자동차부품의 성능과 기준에 관한 규칙 제107조, 별표 24, 자동차 및 자동차부품의 성능과 기준 시행세칙 별표1의 제41호, 국제연합 유럽경제위원회(UN/ECE R10.5), 자동차 및 내연기관 구동기기류 등의 전자파적합성 시험방법 개정안(KN41), 국제규격(CISPR16, CISPR12, ISO11451-2, ISO7637-2/-3/-4, IEC61000-3-2/-3)을 모두 만족합니다. 본 시스템은 실차의 전자파 방해 및 방사 내성, 전원선에 대한 과도현상 내성, 하모닉 & 플리커 성분 분석을 시험할 수 있는 장비 및 악세서리, 소프트웨어가 모두 포함되어 있음

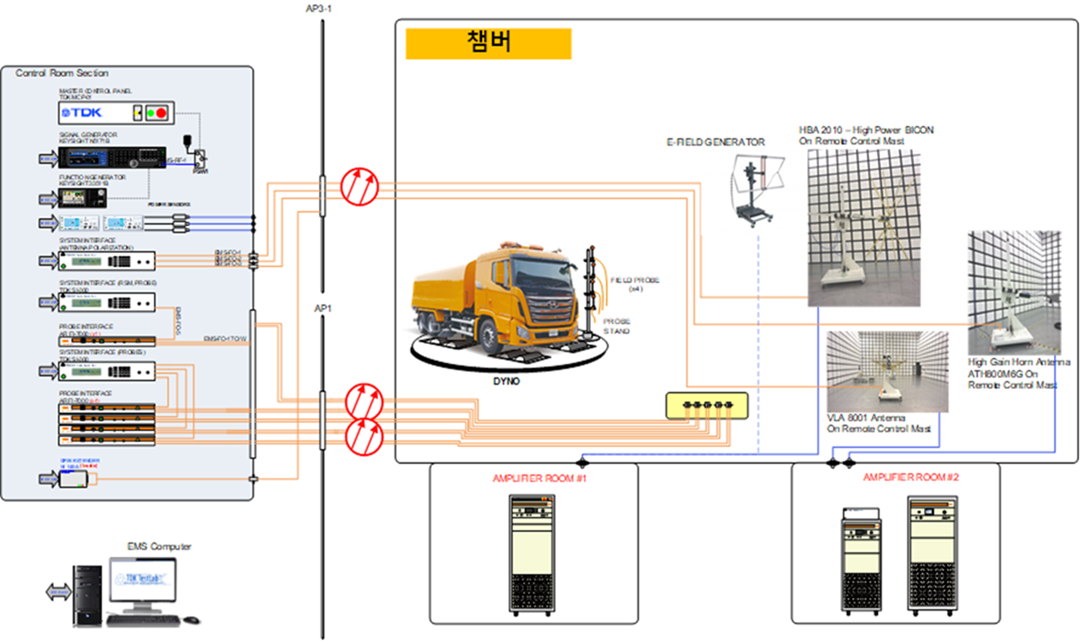

장비 구성 및 성능

본 시스템은 충북테크노파크에 구축 중인 10m 챔버 및 실드룸에 설치 될 것이며 실차의 전자파 방해 및 방사 내성, 전원선에 대한 과도현상, 하모닉 & 플리커 성분 분석에 대한 측정 평가를 할 수 있는 모든 장비 및 악세서리가 포함되어 있습니다. 전원선에 대한 과도현상 시스템의 경우 자체적으로 파형 및 장비를 점검할 수 있는 키트가 포함되어 있어 사용자가 수시로 장비를 점검하여 시험할 수 있도록 구성되어 있습니다.
CISPR 12
- Frequency range : 10 kHz ~ 18 GHz
- EMI Test Receiver : 1 Hz ~ 26.5 GHz
ISO 11451-2
- RF Power Amplifier Frequency range : 10 kHz ~ 6 GHz
- Field level : 100 V/m at 2m distance
(90% of the frequency(20 MHz ~ 6 GHz) points vertical)
- Radar pulse 600 V/m at (1.2~1.4 and 2.7~3.2)GHz at 1m distance
ISO 7637-2/3/4
- 1000 Vdc, 30 A
- Automotive Transient Test System
- Immunity generator(Mainframe, Pulse 3a/3b)
- Transient Generator - (Pulse 1/2a)
- Load Dump generator Generator - (Pulse 5)
- Voltage Variation and function generator
- Battery Simulator
IEC61000-3-2/3
- 1 phase, 16A
- 6 kVA, 20Arms AC Power Source
- power analyzer
