Ⅰ. 용도(End-user’s Use and Feature)
1. 열경화성 및 열가소성 복합재료의 경화를 위한 장비
2. 본 장비는 AMS 2750 E 에 따른 온도균일도시험 (TUS:Temperature Uniformity Survey) 시험수행이 가능 해야 함
   3. 열경화성 및 열가소성 복합재료 및 우주ㆍ항공 산업 분야의 부품, 소재들에 대한 연구용 장비

Ⅱ. 인증(시험규격)
1. BOEING “D6-49327 Rel_E” , “RPS 24.11”, “BAC 5621”, 또는 AIRBUS “IGC 04.63.100”와 같이 매우 정교한 시스템으로 이루어진 SCADA (집중원격감시 제어시스템)을 통한 제어시스템
2. 품질경영시스템 ISO 9001V.2000 인증
3. Boeing 품질 테스트
4. Airbus 품질 테스트
5. AM 2750 인증
6. Nadcap 인증 (ISO는 일반적 시스템만 규정하지만 NADCAP은 실제 기술적인 생산 능력 부분까지 심사)

Ⅲ. 장비의 구성(Configurations of Goods)
1. 주장비(main oven) 1 세트
2. Vacuum System 1 세트
3. 제어용 PC 1 세트


Ⅳ. 성능 및 규격(Performance and Specification)

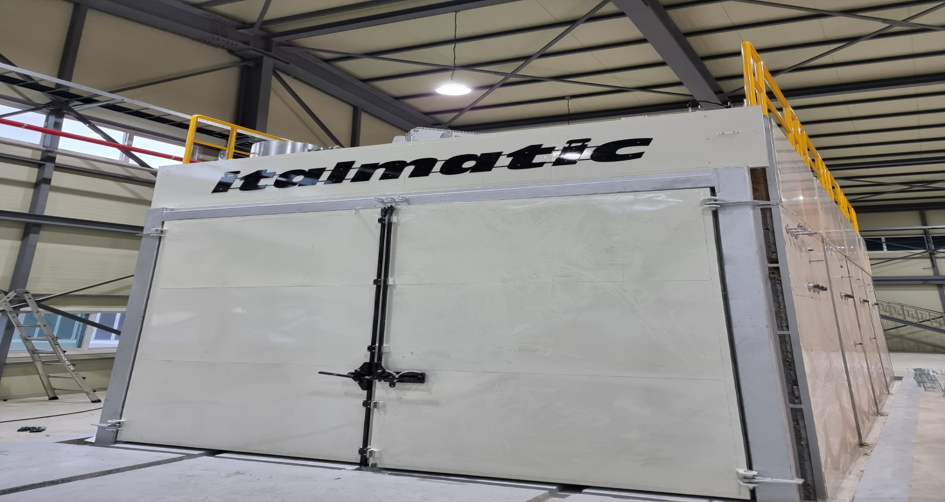

1. 주장비(main oven)
⇒ ISO 9001 에 준한 제조 및 품질 관리를 위하여 ISO 9001 인증서 제출 필수
(1) 내부 크기 : 3,000(W) × 8,000(D) × 3,000(H) mm 이상
a) 내부 공간은 파티션을 통해 두 개의 개별 오븐으로 분리될 수 있어야 할 것
b) 개별 오븐 내부 크기 : 3,000(W) × 4,000(D) × 3,000(H) mm 이상
c) 개별 오븐 개수 : 2 개 이상
d) 개별 오븐 내부의 온도 조절이 각각 가능해야함
e) 냉각시스템 : 에어
f) 최대 냉각 온도 : 50도
g) 모터 팬 총 출력 : (5,5kW x n.4motor fans) 22kw
h) 냉각 밸브 : 4개
I) 가열 + 냉각 팬 총 용량 : 32.000 + 28.000m3/h
j) 각 팬 용량 : 15.000m3/h

(2) 외부 크기 : 5,000(W) × 9,900(D) × 5,000(H) mm 이하

(3) 온도
a) 최대 온도 : +250℃ 이상
b) 온도 균일성 : ± 5℃ 이내
c) 온도 변화율
⦁ 가열 성능(상온 ~ +250℃) : 최대 3 °C/min 까지
⦁ 냉각 성능(+250℃ ~ 상온) : 최대 2,5 °C/min 까지(최종 냉각온도 50C)
⦁ 열전대 유형 : 제품 – J-Type 20개 이상
온도 측정 – J-Type 4개 이상
고온제어용 - J-Type 4개 이상
⦁, 온도정확도 ±1.1°C
d) AMS 2750 E 에 따른 온도균일도시험 (TUS:Temperature Uniformity Survey) Class 2 이상을
수행 가능할 수 있을 것
⇒ 관련 기술자료 제출 필수
e) 전기 히팅 방식 :　전기 히팅 용량 (280kw)
g) 오븐의 벽과 도어의 표면 온도 : 50°C

(4) 제어 시스템
a) 보조장치
⦁ 보조 장치의 경우 UPS Feeder 24V/DC - 10A에 의한 공급기 24V/DC 120VA, 비상 케이스 PLC 및 네트로부터의 전력 부족 시 1대의 PC를 유지하기 위해 자동 스위치와 UPS에 의해 보호
⦁ PC와 PLC가 네트에서 전기가 부족할 경우를 대비하여 계속 공급하고 데이터와 등록을 저장하는 UPS 그룹 전기가 부족할 경우 자동으로 전기가 복구될 때까지 순환이 재개
b) 보조
⦁ 1개의 비상 정지 제어(CAT.3/SIL2) 안전 제어 장치별 비상 정지 – 카테고리 3/SIL2 전면 패널에는 정지용 빨간색 버튼과 야광 재설정 버튼
c) 추가PC 및 SCADA 프로그램
⦁ 직렬 및 이더넷 인터페이스, 키보드, USB 인터페이스, 22“ LED 디스플레이, 해상도 1920 x 1080 픽셀, S.C.A.D.A. 라이센스 및 소프트웨어 설치 등 PC 오피스 1위. 한 대의 PC가 고장 나면 중복 PC가 데이터 손실을 방지
d) 제어 및 감독 시스템
⦁ 현장에서 나오는 여러 신호의 관리의 필요성을 고려한 Italmatic은 PLC + 1 PC 솔루션을 제안한다. 사실, 각 파라미터는 전체 사이클 동안 기록, 제어, 관리
e) Programmer control 이 가능할 것
f) SCADA 컨트롤 시스템 : 50 ch 이상
g) Team Viewer를 통한 원격 지원
h) 공기 (재)순환 시스템을 갖춰 보다 온도의 균일성을 높이고 에너지 절약을 할 수 있어야 함.
I) 전기캐비넷은 유럽 규정에 따른 CEI EN 60204-1, CEI EN 60439-1, 2006/42/CE에 의거 제작되어야 함.

(5) 하중 사양
a) 전체 하중 : 2,000kg 이상
b) 최대 하중 (steel + composite) : 1.800 + 200 Kg

(6) 시편 이동 레일
a) 시편 이동을 위해 오븐 내부에서 외부로 이동할 수 있는 레일을 장착할 것
b) 길이 : 16.0m 이상

(7) 배기
a) 배기관 : 직경 150mm 1개소 이상
b) Damper 포함

(8) 안전 장치
a) 과열 보호 장치
b) 긴급 정지 스위치
