1. 크기
1) 내부 2500×2000×1800 (W×D×H)mm 이상
2) 외부 5000×5000×3000 (W×D×H)mm 이내
3) 바닥 지지하중 : Max. 3 ton(시험품 지지하중 1 ton/m2 이상)
2. 재질
1) 내부 SUS 304 CP종 5T 이상
2) 외부 SS41 1.6T 이상
3) 중간단열재 두께 100T 이상
3. 온도
1) Temp. range : 상온 ~ 250°C
2) 온도정밀도 : ±0.5°C (제어 목표 온도 기준/무부하시)
3) 온도분포도 : ±2°C (유지 안정후 30분, 무부하시), 챔버 내 9개 point에서 진행
4) 상승/하강 속도 : 1°C/min (무부하 무시료 기준)
5) 히터 사양 : STS pipe fin heater 42kW
6) 냉각방식은 공랭식으로 외기 (-20 ~ 40) ℃에서 사용 가능하여야 한다.
4. 냉동 시스템 사양
1) 냉각방식 : 공랭식 실외기 유니트 적용
2) 냉동기 용량 : 7.5HP(반폐)*1SET
5. 내부바닥 : 입출이 가능한 베이클라이트 또는 에폭시 적용으로 교체가능한 구조

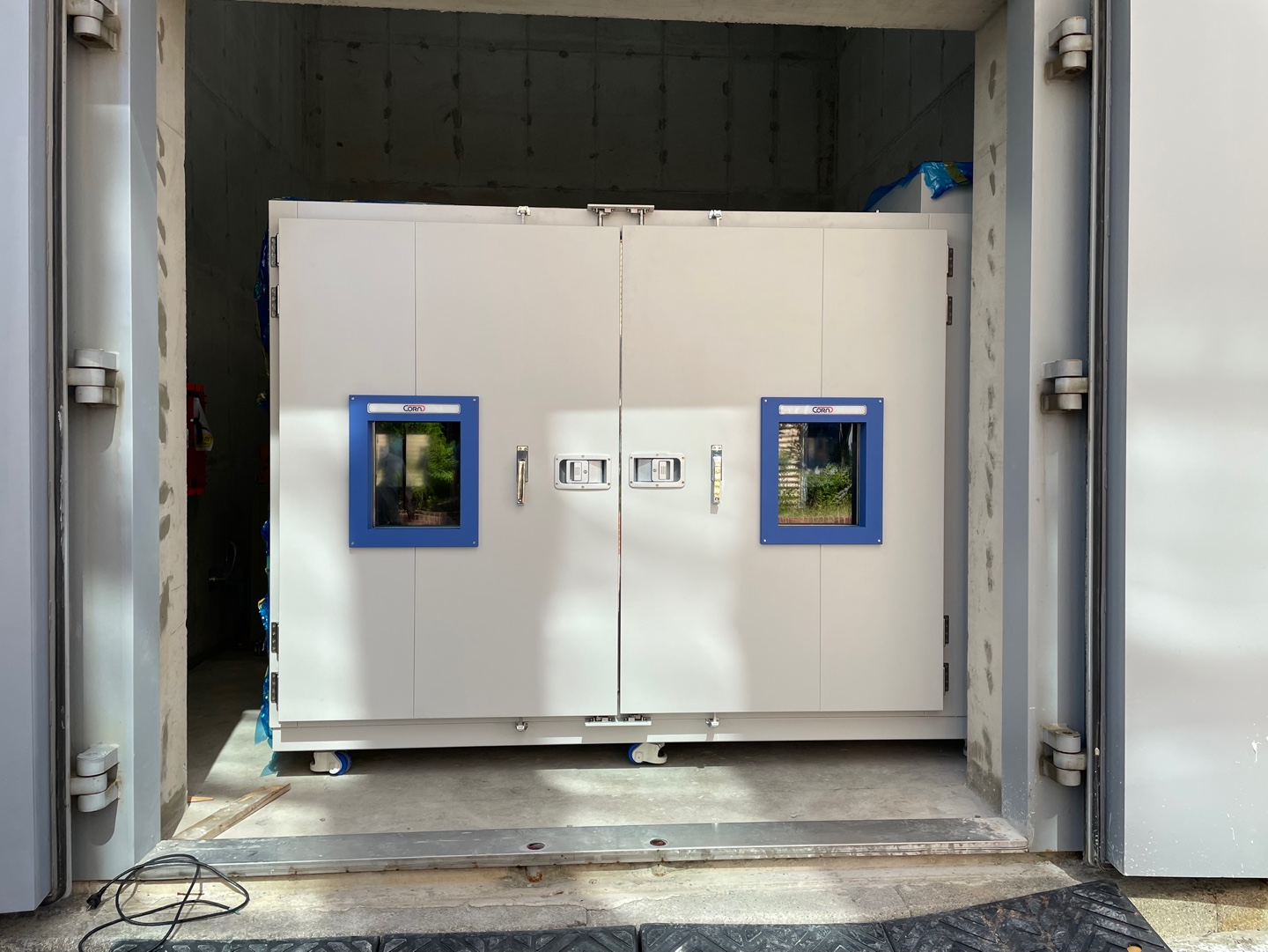

6. Door : 전면 개폐식, Door 이중 잠금장치, 개폐센서, Door 처짐방지를 위한 힌지 강화
7. 내부CCTV, 관측창 : Full HD화질 CCTV 2대 이상 및 비산방지를 위한 방폭장치, 결로방지창 설치 및 관측창 350×450(mm) 3중 발열 강화유리
8. 소화설비 : 화재 및 위험요소 감지를 위한 볼꽃센서 및 온도 센서 설치, 센서 확인 후 이산화탄소 분무(30초이상 분사가능)
9. 안전장치(Safety Device)
- 전원용 누전차단기, 이상발생 및 경보음 장치, 작동 모드별 램프 설치, 온도 과승 방지기, 냉동기 과부하 계전기, 공기순환모터 과부하 차단기, 콤퓨레샤 보호장치,
각 파트별 퓨즈 부착, 타워램프 집진기와 연동 가능한 Air duct, 모니터링 및 시스템, CCTV 등
10. 장비 내외부 물청소 가능한 재질 및 배수구조 확보
11. 소음 75db 이하 (1m 이격거리)
12. 팩 배터리 냉각용 칠러
1) RS232통신으로 연동 제어
2) 칠러 규격 : 605 x 1,045 x 1,300 (WxDxH) mm 이내
3) 냉각 열용량 : 6kW 이상
4) 냉각 제어 온도 범위 : -20 ~ 80 ℃
5) 냉각장치 최대유량 : 70 L / min 이상 @ 25 ℃
6) 냉각수 용량 : 35 L 이상
7) 냉각수 최대 압력 : 5 bar 이상
8) 국내 전기차 팩 냉각라인과 연결 가능
9) 안전 기능 : Over temp. protector, Water low level alarm, 과전류 protector, Refrigerator overload protector, 누전차단기
