구성
전력변압기 특성시험설비 및 결선과 설치에 필요한 케이블 및 자재

1. 전원 공급설비
- 고압 배전반 : 24kV, 630A, 12.5kVA
- 고압 변압기 : 3상 22.9kV/380V, 300kVA
- 저압 배전반 : 690V, 630A, 50kA
2. 시험전압 조정설비
- IVR : 100kVA, 100% 연속사용
- 회로연결 단로기 : 단상 4kV, 600A, 20kA(1초)
- 시험용 보조 변압기 : 출력-단상 1320V/660V, 150kVA
- 시험전압 제어장치 : IVR, 단로기, 현장 및 원격 제어
3. 설비 설치 구조물

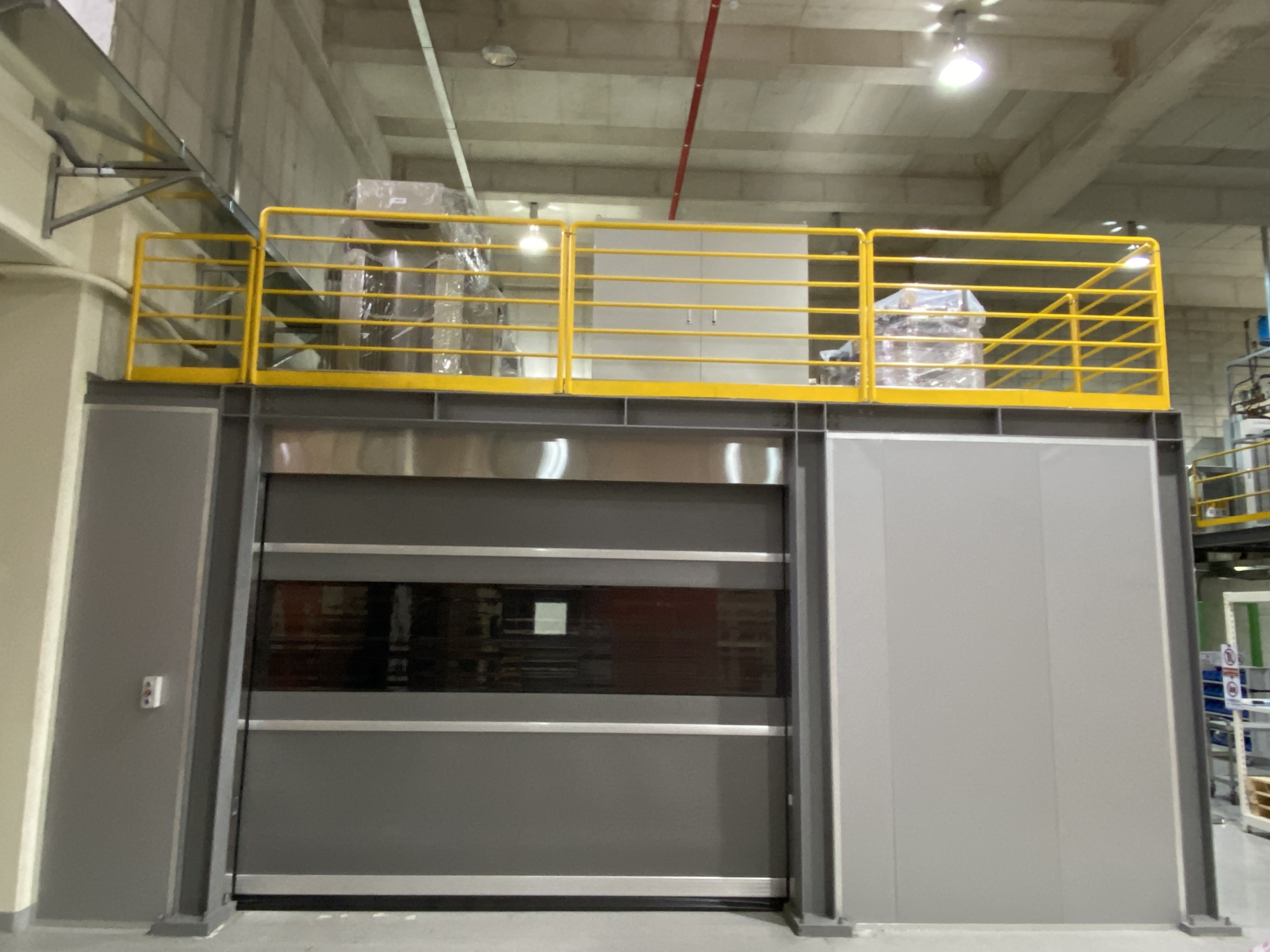

- 복층 철골 구조물 : 6m(W) x 7.5m(D) x 3.2m(H), 점검용 계단, 난간 및 발끝막이판, 상부 5t 철판
- 외기 차단 구조물 : 50t 난연성(3급) Panel(3면), 전동 방염 직물셔터, 출입문
4. 측정기기
- 3상 Digital 전력분석계 : 0.2급, 0.1Hz~1MHz
- 전압센서 : AC 1kV, 10kV, 0.5급
- 전류센서 : AC 100A, 1000A, 0.2급
- Digital 온도기록계 : -50 ~ +350℃, 30채널
5. 측정제어 시스템
- PC : 1대, Monitor 1대
- 설비제어 운용 Software 1copy
- 변압기 특성계산 Software 1copy
- 시험자료 저장 Software 1copy

성능
1. 시험 용량
- 시험 대상 변압기 용량 : 3.3 / 6.6 / 22.9kV, 3000kVA 이하
- 시험 최대 공급 전력
* 시험 최대 공급 전압 : 2290V(22.9kV %임피던스 10% 기준)
* 시험 최대 공급 전류 : 417A
* 시험 최대 공급 전력 : 300kVA
- 무부하손실(철손) 및 여자전류 측정
- 부하손실(동손) 및 임피던스 전압 측정
- 변압기 온도 상승
2. 시험항목
- 무부하손실(철손) 및 여자전류 측정
- 부하손실(동손) 및 임피던스 전압 측정
- 변압기 온도 상승
3. 기능
- 시험회로 제어 및 특성시험 측정
- 시험회로 및 통전 전류/전압 표시
- IVR 출력전압 제어
- 전력분석기 Interface
- 임의조정 수동계측
- 측정 Data 자동계산 및 파일저장
