장비정보

제작사
에이앤지테크놀로지
모델 명
모델명 없음

내용연수
9년
구분
주장비

용도
시험
표준 분류
데이터 처리장비 > 하드웨어 > 달리 분류되지 않는 하드웨어

장비활용범위
공동활용서비스
취득일
2023-11-28

취득금액
972,000,000원
인증정보
없음
기능
ㅇ 배터리 팩과 HVAC을 연동하여, 배터리 팩의 시험용량과 적용 HVAC시스템의 열적 부하량 산출
ㅇ 배터리 팩, e-Motor등의 인아웃 포트에 매개체를 연결하여 Coolant의 온도변화량과 압력 변화량의 데이터를 추출
ㅇ 배터리 팩과 HVAC, PE를 연동하여, PE의 실주행 환경과 동일한 전력부하를 적용, 이에 따른 배터리 팩의 SOC 변화량을 평가
ㅇ 다양한 주행 환경 및 특정환경(혹서지, 혹한지, 과속 등)별 전력/냉난방 부하 데이터 추출 (전기차 모터, 인버터의 전력 및 동작 효율 데이터 수집)
ㅇ 단위 부품용 시뮬레이터를 통해 서로 다른 전기차 부품을 비교하고 분석
ㅇ 외부환경에 노출된 실차량 내부의 Coolant를 대신하여 극저온, 고온, 온도에 따른 압력 등을 구현하고, 습도 또한 외부와 유사한 조건으로 셋팅하여 위험성이 많은 실차 도로 주행대비 배터리 팩의 안전성을 확보한 데이터 수집 및 검증
ㅇ 시스템을 통해 Coolant, 환경온도를 컨트롤하고 유저의 희망조건을 셋팅하여 시험평가 및 데이터 수집 (e-Motor, HVAC 시스템 제어)
장비 상세설명

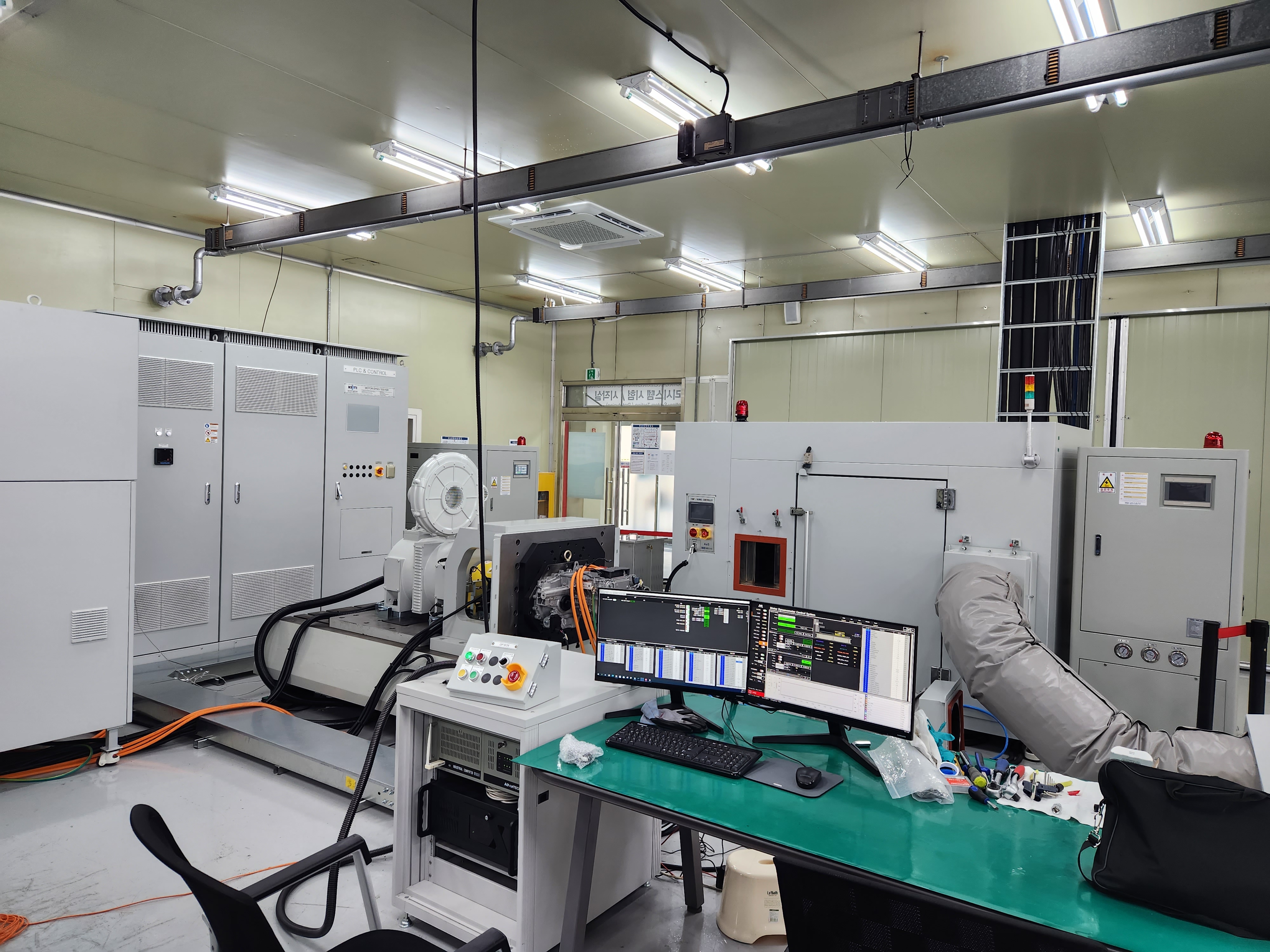

ㅇ 본 시험장비는 전기차 데이터 플랫폼과 연동하여 통합 온도관리를 위한 실차와 유사한 환경에서 시험평가를 진행하여 데이터를 산출하는 장비로 전기차 열관리 및 부품 검증 및 평가를 위해 사용되며, 전기차의 핵심부품인 e-Motor, HVAC 시스템과 연계하여 발열량을 평가하고 데이터화함
ㅇ 종합적인 극한 환경시험평가가 가능함에 따라 전기차 부품 통합 테스트 장비로 활용됨

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
기타

장비 사용료
[Hr] 150,000원

장비설명

ㅇ 배터리 팩과 HVAC을 연동하여, 배터리 팩의 시험용량과 적용 HVAC시스템의 열적 부하량 산출
ㅇ 배터리 팩, e-Motor등의 인아웃 포트에 매개체를 연결하여 Coolant의 온도변화량과 압력 변화량의 데이터를 추출
ㅇ 배터리 팩과 HVAC, PE를 연동하여, PE의 실주행 환경과 동일한 전력부하를 적용, 이에 따른 배터리 팩의 SOC 변화량을 평가
ㅇ 다양한 주행 환경 및 특정환경(혹서지, 혹한지, 과속 등)별 전력/냉난방 부하 데이터 추출 (전기차 모터, 인버터의 전력 및 동작 효율 데이터 수집)
ㅇ 단위 부품용 시뮬레이터를 통해 서로 다른 전기차 부품을 비교하고 분석
ㅇ 외부환경에 노출된 실차량 내부의 Coolant를 대신하여 극저온, 고온, 온도에 따른 압력 등을 구현하고, 습도 또한 외부와 유사한 조건으로 셋팅하여 위험성이 많은 실차 도로 주행대비 배터리 팩의 안전성을 확보한 데이터 수집 및 검증
ㅇ 시스템을 통해 Coolant, 환경온도를 컨트롤하고 유저의 희망조건을 셋팅하여 시험평가 및 데이터 수집 (e-Motor, HVAC 시스템 제어)

장비 구성 및 성능

∙ HVAC 시스템 모사장치
(1) Hardware
- HVAC 시스템 어셈블리
- Heat Exchanger
- 3 – Way Control Valve, Pneumatic Valve로 제어기에서 유로제어 가능할 것
- 부동액 Heating Tank 포함
(2) Control System
- 전장 Panel
- PID Controller
- Temp Controller
- DAQ NI Module
- 산업용 PC
- DAQ 전용 프로그램

∙ 고성능 AC 다이나모메타
- Power: 160kW 이상
- Rated Torque: 400 Nm at 3600 rpm 이상
- Max Speed: 16,000 rpm 이상
- Cooling: Air Cooled Type

∙ AC Drive System
- Isolation Transformer (380V Primary, 460V Secondary, 3상)
- AC Dynamometer Drive System
* Regenerative AC Vector Drive System
* 60초내 110% overload 가능
* Regen Unit, EMC Filter, Circuit Breaker

∙ Mechanical Structure
- Base Frame for Motor Dynamometer
- Air Isolation System
- L-Bracket & Test Motor Mounting Plate (Max. Weight of Test Motor & Jig : 300 kg)
- High Power & Speed Spindle Assembly
- Mechanical Couplings, High Speed Option
- Shaft Lock Device, Cylinder Type
- Safety Shaft Covers

∙ 컨트롤 및 데이터 수집 시스템
(1) Dynamometer Control System
- 3.3 GHz Quad Core CPU PC_ Latest version at delivery timing
- Monitor 24“ 이상
- Test Manager & Smart Alarm
- Interface with AC Drive, Battery Simulator
(2) Operate Console
- 19“ Rack Mount Type Console
- Programmable Power Supply
- Safety Tower Lamp
(3) Data Acqusition
- Sampling Rate: Max 1kHz
- Analog Input: 8 Channels 이상
- Anlaog Output: 8 Channels 이상
- Digital Input & Output: 8 Channels each 이상

∙ 환경챔버
- 크기: 1,000(W)x1,000(D)x1,000(H)
- 온도 제어범위: -40℃ ~ +150℃
- 정확도: ±2℃
- 습도: 30%RH ~ 95%RH
- 온도 상승/하강 시간: 2℃/min

∙ 센서류
(1) Torque Flange, HBM
- Torque Range: ± 500 Nm
- Torque Accuracy: ± 0.03 % of FS
- Speed Detection Option
(2) Temperature Sensors
- K Type, 8 Set 이상
(3) Accelerometer for safety monitoring
- Try-Axial Type 1set

∙ 기타 악세서리
(1) Power Analyzer
- Programmable Power Supply 4채널 이상
(2) 냉각수 칠러
- Temperature Range: -10~100 ℃
- 온도정확성: ± 2 ℃
- 유량 범위: 3~20 LPM
- 압력 범위: 0.5~4 Bar
(3) ATF 칠러
- 온도 범위: 20~140 ℃
- 온도정확성: ± 2 ℃
- 유량 범위: 3~20 LPM
- 압력 범위: 0.5~4 Bar
