장비정보

제작사
Trioptics
모델 명
SpectroMasterHR

내용연수
10년
구분
주장비

용도
분석
표준 분류
광학·전자 영상장비 > 광파발생/측정장비 > 굴절계

장비활용범위
공동활용서비스
취득일
2022-11-07

취득금액
550,268,250원
인증정보
없음
기능
본 장비는 자외선-가시광 굴절률 측정기로 광학 유리 소재의 정밀한 굴절률 측정을 지원하는 장비임
- 광학소재의 광학설계 등에 활용되는 중요한 성능지표인 굴절률을 ppm의 분해능으로 측정하여 보다 정밀한 광학설계 등에 활용할 수 있음
- 측정가능한 소재는 다음과 같음
ㆍ가시광 광학 유리 소재
ㆍQuartz, CaF2, MgF2, Spinel, LiTaO3, LiNbO3 등 결정 소재
ㆍ고분자 광학 소재
장비 상세설명
본 장비는 자외선-가시광 굴절률 측정기로 광학 유리 소재의 정밀한 굴절률 측정을 지원하는 장비임
- 대표적인 측정 사양은 다음과 같음
ㆍ굴절률 측정 범위 : 195~1014 nm
ㆍ굴절률 측정 범위정확도 : (자외선) 3x10^-6 / (가시광) 2x10^-6
ㆍ온도에 따른 굴절률 측정 가능 (온도 조절 범위 : -40~200 ºC)

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
시간별

장비 사용료
[Hr] 100,000원

장비설명

본 장비는 자외선-가시광 굴절률 측정기로 광학 유리 소재의 정밀한 굴절률 측정을 지원하는 장비임
- 대표적인 측정 사양은 다음과 같음
ㆍ굴절률 측정 범위 : 195~1014 nm
ㆍ굴절률 측정 범위정확도 : (자외선) 3x10^-6 / (가시광) 2x10^-6
ㆍ온도에 따른 굴절률 측정 가능 (온도 조절 범위 : -40~200 ºC)

장비 구성 및 성능

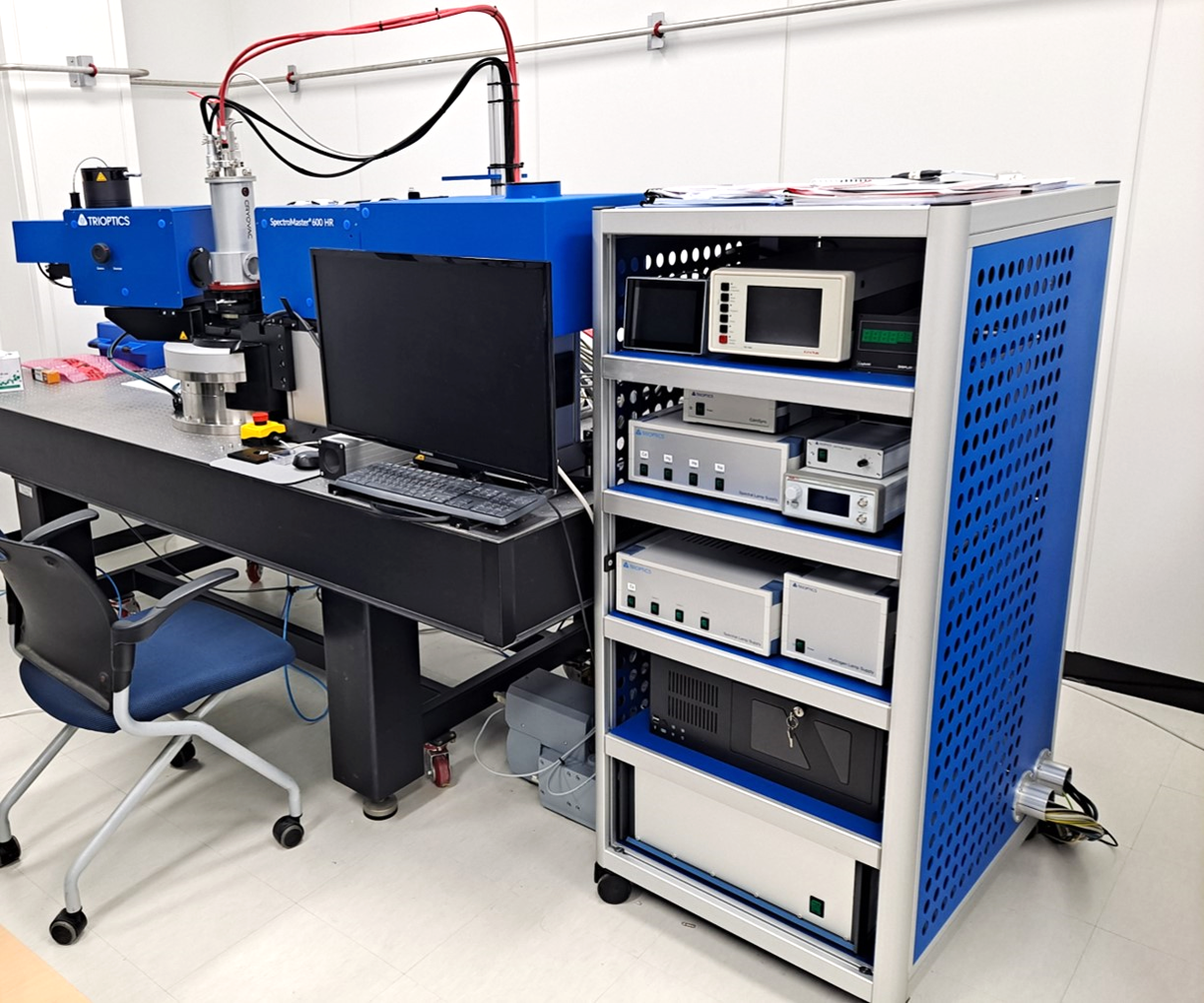

광원부, 콜리메이터, 샘플 테이블, 오토콜리메이터, 카메라로 이루어져 있음
광원부에서 나온 빛을 콜리메이터에서 평행광으로 만들고 샘플 테이블 위에 프리즘을 통과한 빛의 굴절각을
정밀 고니오미터에 결합된 오토콜리메이터와 카메라로 측정하여 굴절률을 측정함
굴절률 측정 전에 정확한 프리즘의 각도(Apex angle)를 먼저 측정함

가시광 파장 성능
Apex angle 정확도 : +-0.2 arcsec
Apex angle 반복성 : +-0.1 arcsec (1 sigma)
굴절률 측정 정확도 : +-2E-6
굴절률 측정 반복성 : +-1E-6 (1 sigma)

자외선 파장 성능
Apex angle 정확도 : +-0.2 arcsec
Apex angle 반복성 : +-0.1 arcsec (1 sigma)
굴절률 측정 반복성 : +-2E-6 (1 sigma)
