- Display Totaloptical Measurement System
- 디스플레이 전광특성 측정시스템
- i-Tube No. 2410-A-0250
- NTIS No NFEC-2024-11-300802
- 설치기관 (재)충남테크노파크
- 주소 충청남도 천안시 서북구 직산로 136 (재)충남테크노파크천안밸리
- 담당자 유혜정 (T. 041-589-0602 )
- 매뉴얼
-
온라인* 본 장비는 온라인 예약이 불가하오니 장비사용 예약과 관련해서는
예약가능여부
장비 보유기관에 직접 문의 주시기 바랍니다. (장비 예약은 Zeus 시스템에서 회원가입후 예약가능)
장비정보
-
제작사
(주)에스코프로
-
모델 명
GP-300
내용연수10년
-
구분
주장비
용도계측
-
표준 분류
광학·전자 영상장비 > 광파발생/측정장비 > 휘도계/조도계
장비활용범위공동활용서비스
-
취득일
2024-10-31
취득금액388,236,000원
-
인증정보
없음
-
기능
1. OLED 소자 및 패널 대한 광학적 특성 측정
- 디스플레이 혁신공정센터의 OLED 공정개발 지원을 위한 패널 광특성 평가
- 휘도, 색좌표, 시야각, 색도, 명암비, 균일도, 외부시인성 등 규격에서 요구하는 광특성 측정
(디스플레이 관련 규격 IDMS)
2. 기업 맞춤형 시제품 평가지원
- 다양한 형태의 OLED 소자/모듈 광특성 평가 지원
- 신규 개발 제품에 대한 측정 규격 및 방법 지원
3. 구축하고자하는 전광특성 측정시스템 응용분야
- IT 제품의 디스플레이 광특성 평가
- 플렉시블 전자소자용 OLED 발광 광특성 평가
- 차세대, 융복합 디스플레이 표시장치용 디스플레이 광특성 평가 -
장비 상세설명

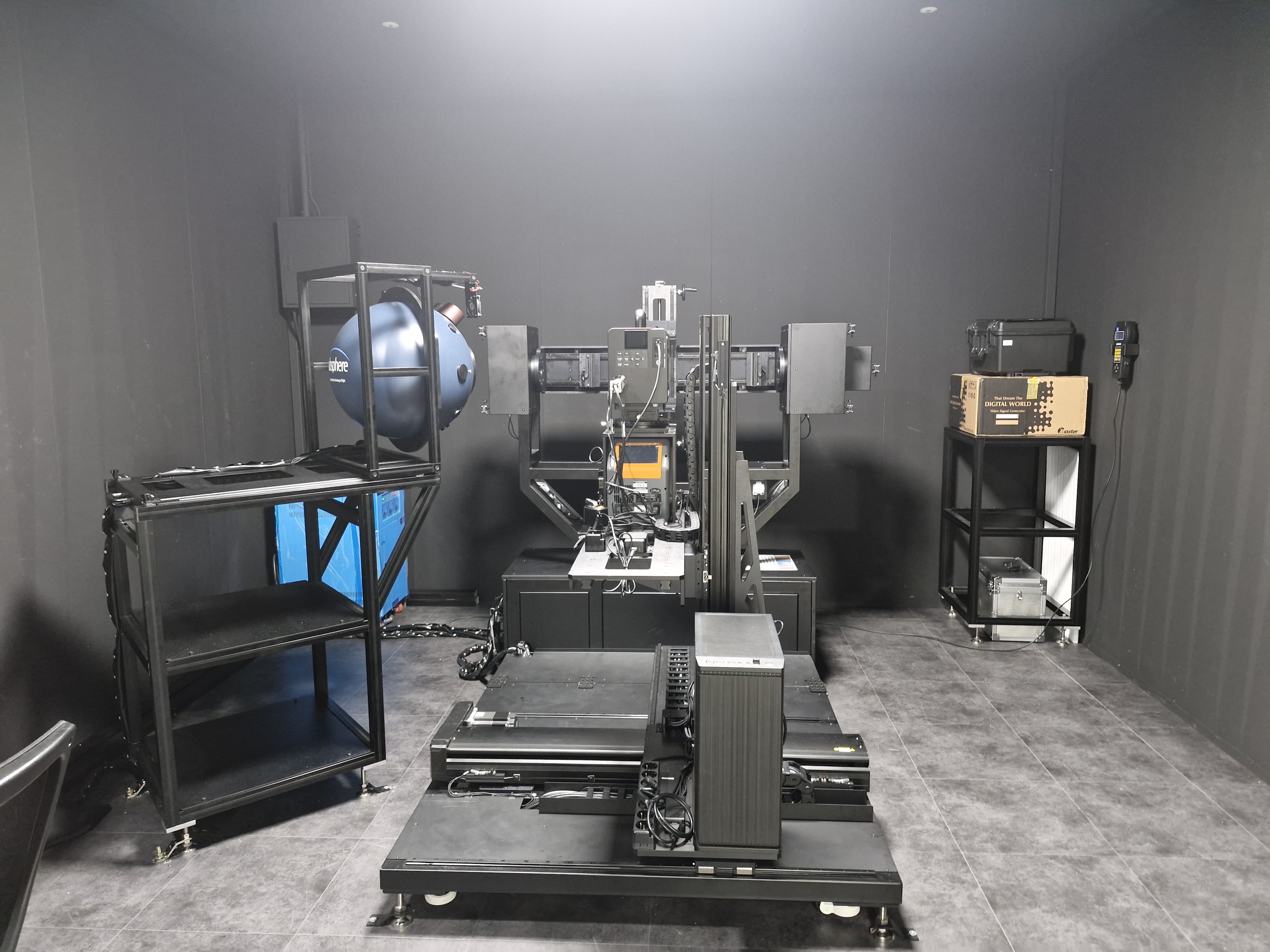

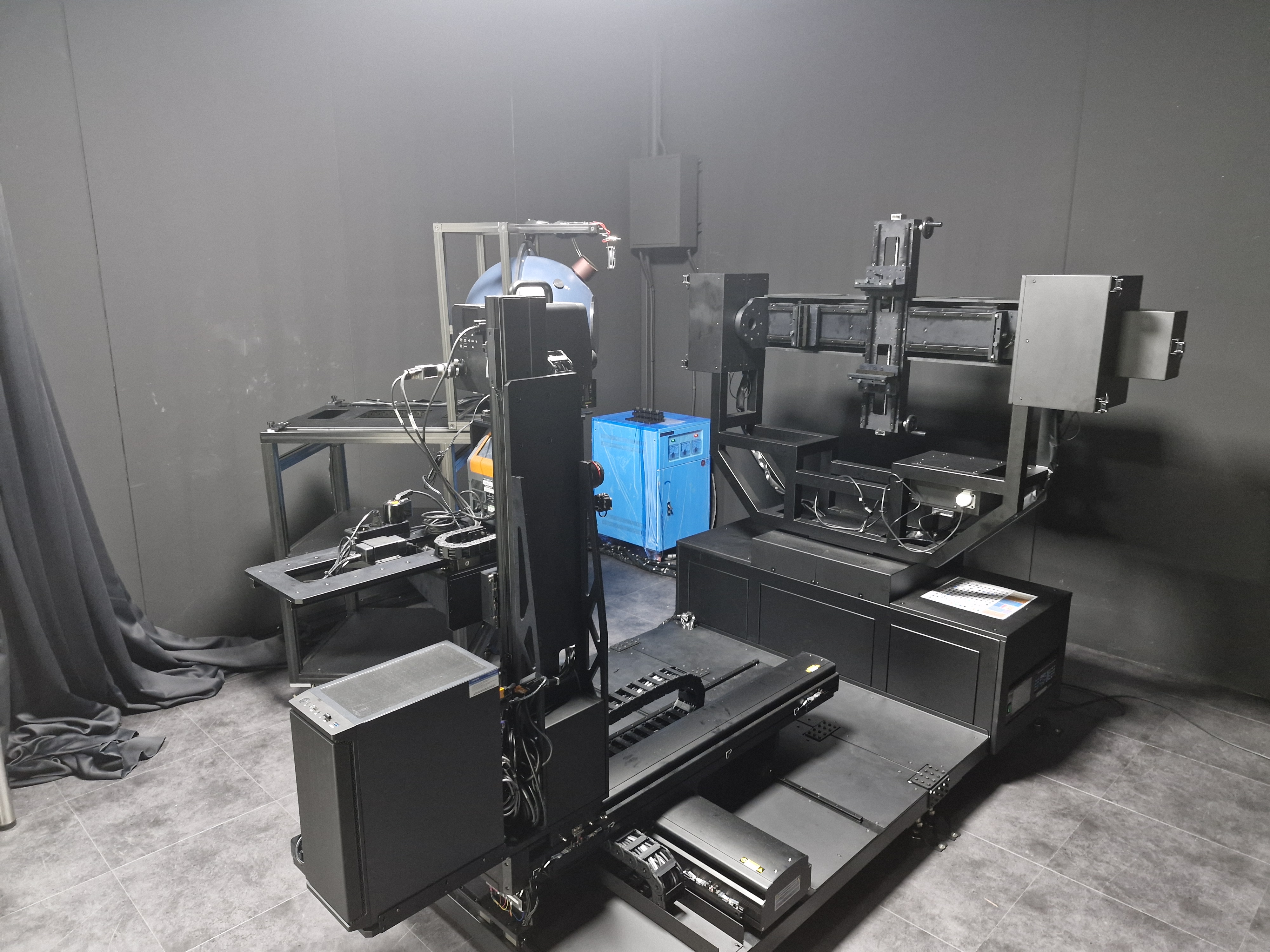

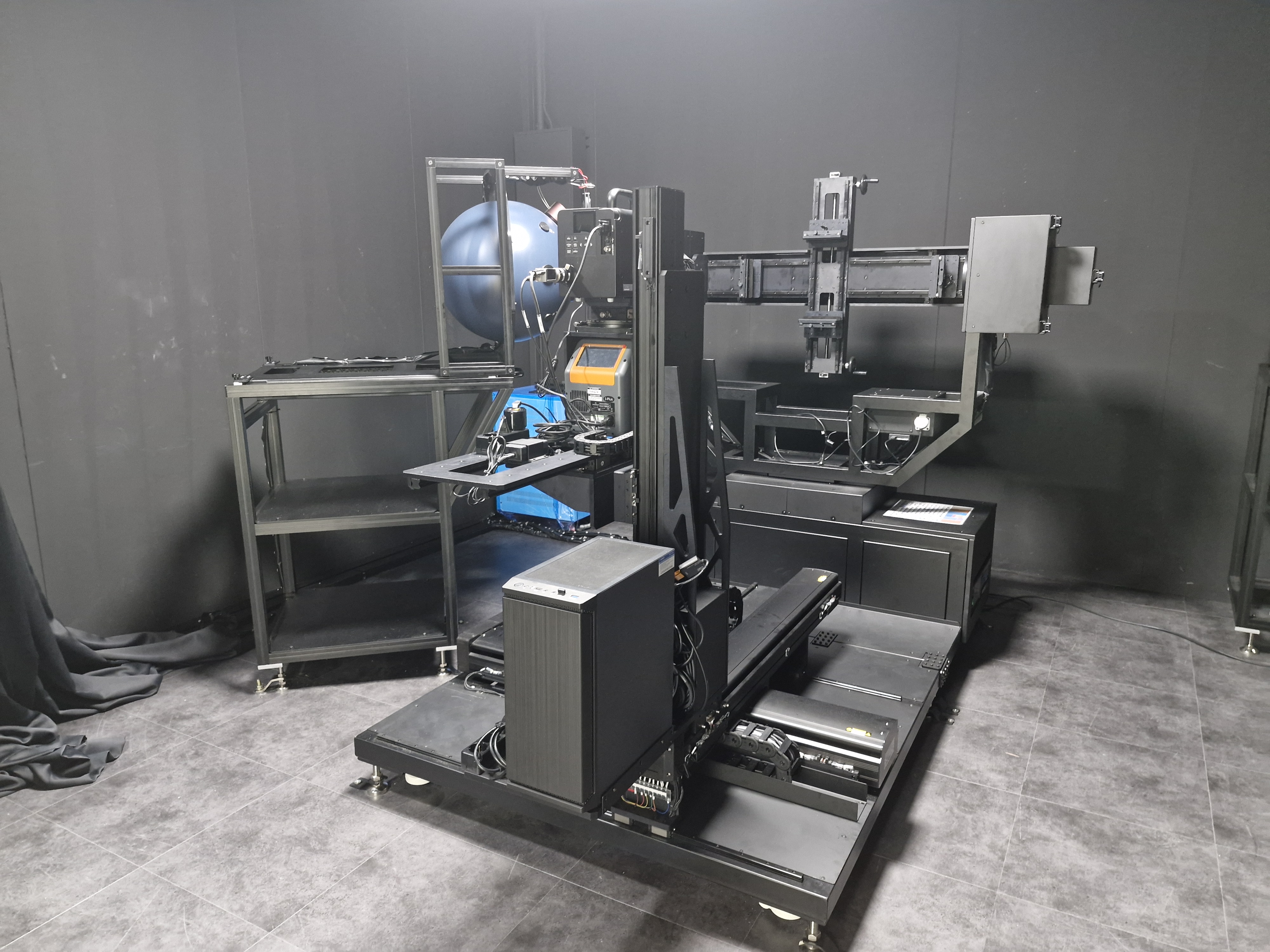

1. 디스플레이 전광특성 측정시스템
- Mechanic Unit : 1 set
- Detector : 2 set
(분광방사휘도계, 면휘도계)
- Darkroom : 1 set
- 적분구 : 1 set
- Pattern Generator : 1 set
- S/W 및 PC 모니터 : 1 set
2. 분광방사계
- 휘도측정범위 : 0.000 5 ~ 500,000 cd/m²
- 감도 : 0.000 02 cd/ m²
- 측정파장범위 : 380 ~ 780 nm
- 파장분해능력 : 1 nm
3. 면휘도계
- 16 Megapixel CCD image senso
- Pixel Array : 4 896 × 3 264
- 측정범위 : 0.0001 ~ 1,000,000 cd/m2
- High DynamicRange : 1,000,000 : 1
이용안내
-
사용형태
기관의뢰
설치형태고정형
-
사용료 형태
시간별
장비 사용료[Hr] 82,500원
장비설명
1. OLED 소자 및 패널 대한 광학적 특성 측정
- 디스플레이 혁신공정센터의 OLED 공정개발 지원을 위한 패널 광특성 평가
- 휘도, 색좌표, 시야각, 색도, 명암비, 균일도, 외부시인성 등 규격에서 요구하는 광특성 측정
(디스플레이 관련 규격 IDMS)
장비 구성 및 성능
1. 디스플레이 전광특성 측정시스템
- Mechanic Unit : 1 set
- Detector : 2 set
(분광방사휘도계, 면휘도계)
- Darkroom : 1 set
- 적분구 : 1 set
- Pattern Generator : 1 set
- S/W 및 PC 모니터 : 1 set
2. 분광방사계
- 휘도측정범위 : 0.000 5 ~ 500,000 cd/m²
- 감도 : 0.000 02 cd/ m²
- 측정파장범위 : 380 ~ 780 nm
- 파장분해능력 : 1 nm
3. 면휘도계
- 16 Megapixel CCD image senso
- Pixel Array : 4 896 × 3 264
- 측정범위 : 0.0001 ~ 1,000,000 cd/m2
- High DynamicRange : 1,000,000 : 1
