장비정보

제작사
(주)이오스
모델 명

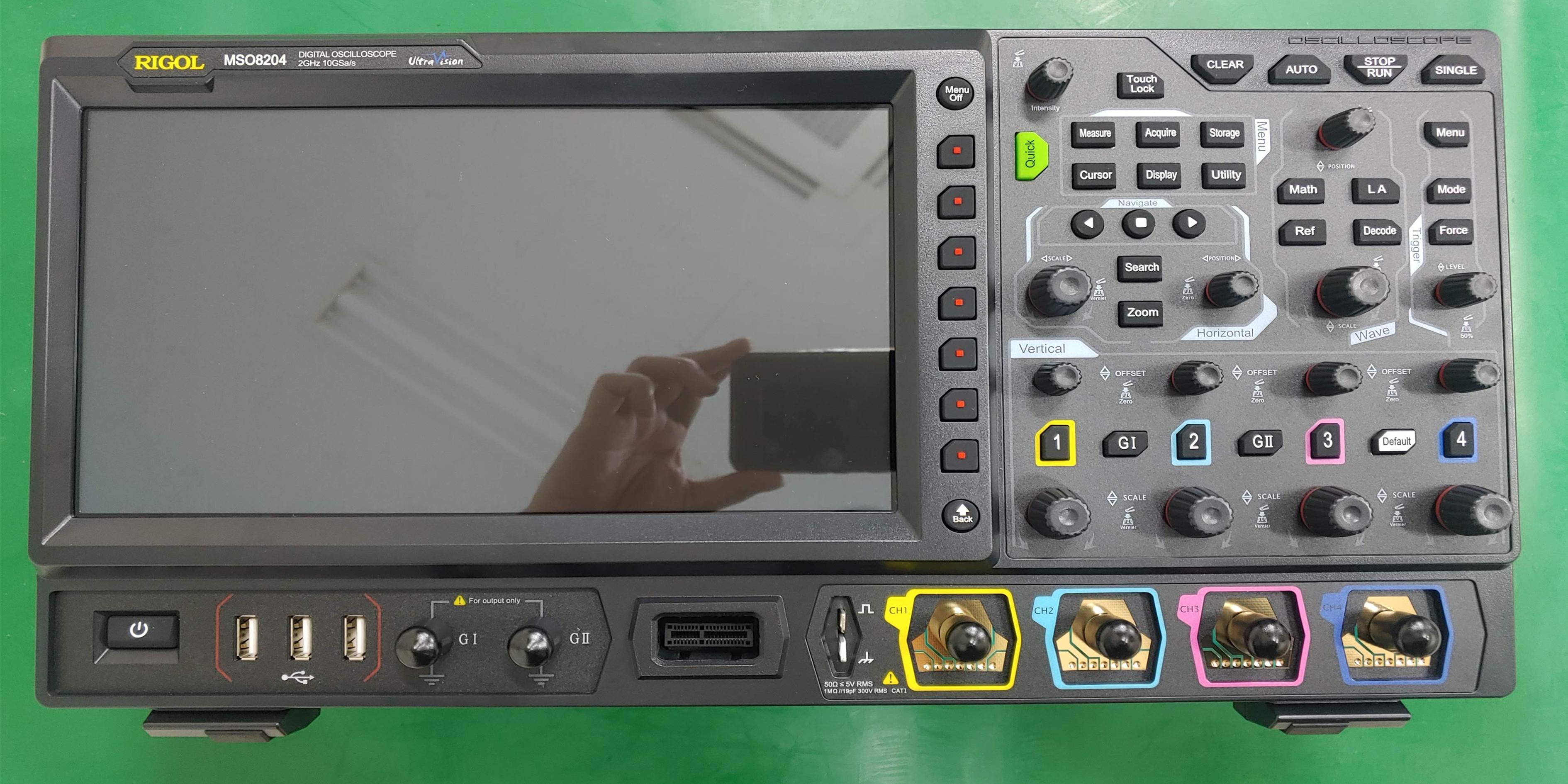

MSO8204

내용연수
10년
구분
주장비

용도
시험
표준 분류
전기·전자장비 > 측정시험장비 > 오실로스코프

장비활용범위
공동활용허용
취득일
2022-04-27

취득금액
69,840,000원
인증정보
없음
기능
○ UAM 전자부품 신호발생 분석기
- 주파수 대역폭 : 2 GHz, 10 GSa/s 실시간 샘플 속도
- 초당 600,000개 이상의 파형 캡처 속도
- 최대 450,000 프레임의 하드웨어
- 500 Mpts 메모리 깊이 (표준)
- 듀얼 채널 25 MHz Embedded Arbitrary Waveform 발생 기능
- FFT(스펙트럼), 파형 히스토그램 분석 및 피크 검색 기능
- 지터 및 아이다이어그램 분석 기능
- 전력 분석 측정 기능
- MIL-STD-1553 프로토콜 트리거 및 분석 기능
- I2S 프로토콜 트리거 및 분석 기능
- FlexRay 프로토콜 트리거 및 분석 기능
- CAN 및 LIN 프로토콜 트리거 및 분석 기능
- I2 C 및 SPI 프로토콜 트리거 및 분석 기능
- RS232C / UART 프로토콜 트리거 및 분석 기능
- 디스플레이 : 1024 × 600 해상도, 10인치 터치스크린
장비 상세설명
지터 및 실시간 아이다이어그램 분석에 대하여 고속 설계에서 눈에 띄지 않는 미묘한 타이밍 문제를 시각화 할 수 있고, FFT (스펙트럼) 및 파형 히스토그램 분석과 피크 검색 가능

이용안내

사용형태
기관의뢰 직접사용

설치형태
이동형
사용료 형태
시간별

장비 사용료
[Hr] 2,095원

장비설명

UAM 제품 또는 전자부품의 전자 및 전기의 교류 신호를 측정 분석 및 시간에 따른 전압 변화를 데이터 파형을 분석하고 신호 처리 컨버터 및 디지털 신호 프로세스를 디스플레이 형태로 분석 제공

장비 구성 및 성능

○ UAM 전자부품 신호발생 분석기
- 주파수 대역폭 : 2 GHz, 10 GSa/s 실시간 샘플 속도
- 초당 600,000개 이상의 파형 캡처 속도
- 최대 450,000 프레임의 하드웨어
- 500 Mpts 메모리 깊이 (표준)
- 듀얼 채널 25 MHz Embedded Arbitrary Waveform 발생 기능
- FFT(스펙트럼), 파형 히스토그램 분석 및 피크 검색 기능
- 지터 및 아이다이어그램 분석 기능
- 전력 분석 측정 기능
- MIL-STD-1553 프로토콜 트리거 및 분석 기능
- I2S 프로토콜 트리거 및 분석 기능
- FlexRay 프로토콜 트리거 및 분석 기능
- CAN 및 LIN 프로토콜 트리거 및 분석 기능
- I2 C 및 SPI 프로토콜 트리거 및 분석 기능
- RS232C / UART 프로토콜 트리거 및 분석 기능
- 디스플레이 : 1024 × 600 해상도, 10인치 터치스크린
