1-1. 시스템 구성
- 기본구성 : Cracking furnace, Cooling spiral, Tamping machine,
Cyclone unit, Bag filter unit, Screw extrusion unit,
Conveyer screw, Storage tank, Water seal, Vacuum pump,
Demineralized water system, High level sink,
- 공정 가스 : 아세틸렌, 질소, 압축공기, 수소(발생가스)
- 시스템 제어 : PC program control system
- 공정 운전 방법 : Recipe 입력 & DCS control
- 운전 상태 표시 : 화면 흐름도, 시그널, 알람 부저
- 장비 재질 : SUS304 및 탄소강
- 냉각 공정 운전 방법 : 수냉식 (water jacket)

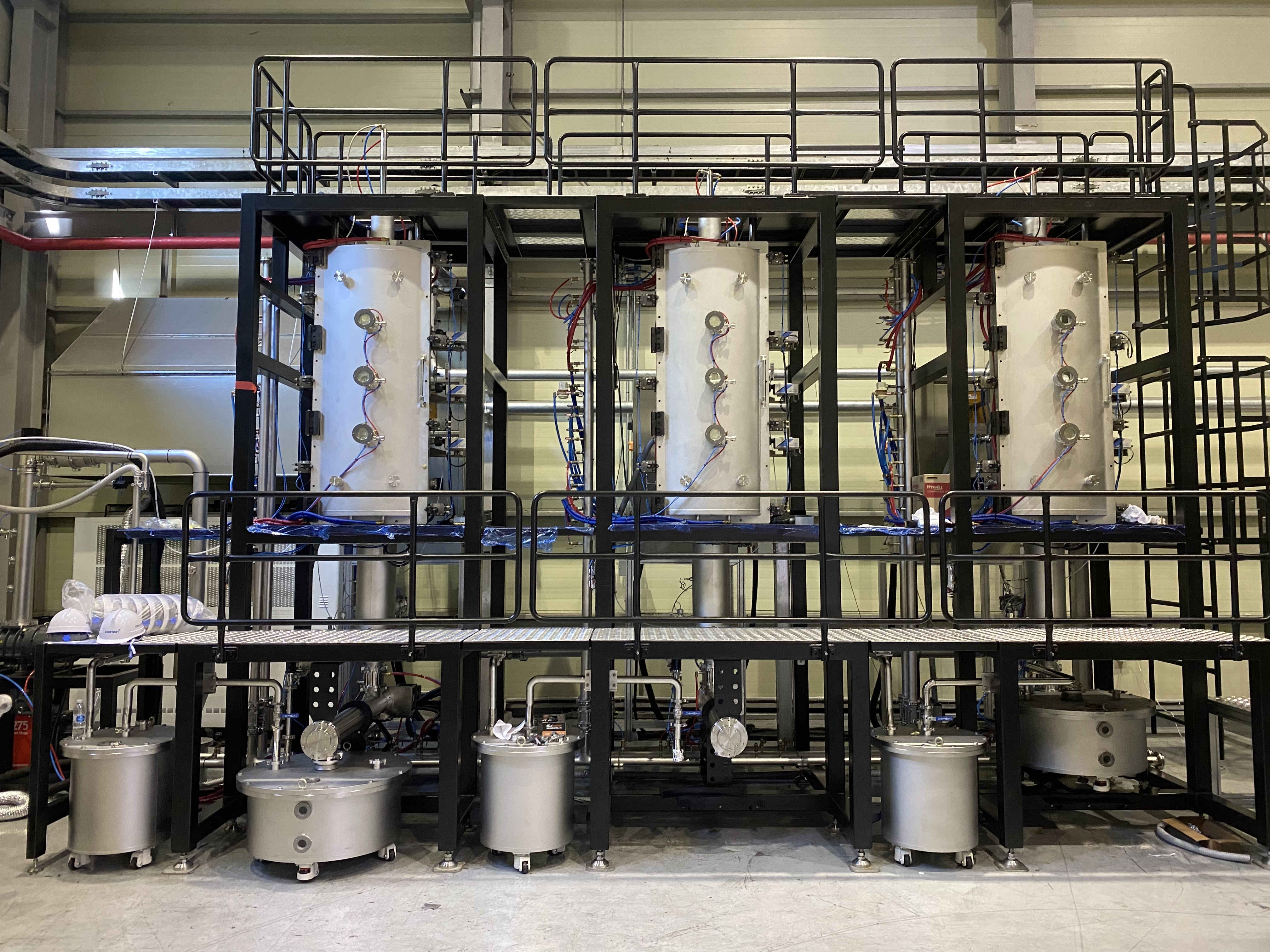

1-2. Cracking furnace
- 장치 재질 : SUS304
- 내부 단열제 : Graphite 소재
- 생산 능력 : 10 kg/hr 이상
- 크래킹 온도 : 1600~1800℃
- 운전 압력 : -1.1 kPa
- 냉각장치 및 형태 : 냉각수 이용한 재킷형태
1-3. Cooling spiral extruder
- 재질 : SUS304
- 크기 : Φ159×5925mm
- 형태 : Single screw type
- 생산 능력 : 10kg/hr 이상
- 운전 온도 : 500℃
- 냉각장치 및 형태 : 냉각수 이용한 재킷형태
- 냉각 온도 : 90℃ 이하

1-4. Tamping machine
- 재질 : SUS304
- 형태 : Pine type spindle
- 생산 능력 : 10 kg/hr 이상
- 운전 압력 : -8 kPa
- 운전 온도 : 150℃
1-5. Cyclone Unit
- 재질 : SUS304
- 크기 : Φ550×1960mm
- 처리량 : 2,000 Nm3/hr
- 운전 온도 : 280℃ 이하
- 운전 압력 : 3,000 Pa 이하
1-6. Bag filter unit
- 재질 : SUS304
- 크기 : 2000×3000×5000mm (L×W×H)
- 처리량 : 2,000 Nm3/hr
- 운전온도 : 280℃ 이하
- 운전 압력 : 3,000㎩ 이하
1-7. Screw extrusion unit
- 재질 : SUS304
- 크기 : Φ200×3800mm
- 구성 : 혼합 및 압축부분
- 생산 능력 : 10kg/hr 이상
- 운전 압력 : -90 ~ 50 kPa
- 운전 온도 : 80℃ 이하
1-8. Conveyer screw
- 재질 : SUS304
- 크기 : Φ159×4000mm
- 형태 : Single screw type
- 생산 능력 : 10 kg/hr 이상
- 운전 온도 : 500℃
- 운전 압력 : 상압
1-9. Water seal
- 재질 : SUS304
- 크기 : Φ500×1100mm
- 용적 : 0.12m3
- 운전 온도 : 상온
- 운전 압력 : 상압
1-10. Demineralized water system
- 재질 : SUS304
- 구성 : 연화수 회수 탱크, 냉각장치, 순환 펌프
- 회수탱크 크기 : 1000×1000×800mm
- 용적 : 2m3
- 펌프 형태 및 용량 : centrifugal, 10m3/hr 이상
1-11. High level sink
- 재질 : SUS304
- 크기 : 1000×1500×8000mm
1-12. Vacuum pump
- 재질 : Steel
- 처리량 : 2,000 Nm3/hr
- 운전압력 : Max. -1000Pa
1-13. 파이프, 밸브 및 악세서리
- Gas Cabinet & valve 1 set
- Gas line 1 set
- Graphite induction pipe 1 set
- Water line / Duct 1 set
- Diaphram valve 1 set
- Relief valve 1 set
- H2 gas leak detect sensor 1 set
- C2H2 gas leak detect sensor 1 set
- Connection flanges 1 set
- Connection bolts 1 set
1-14. 계장 시스템
- MFC N2 50SLM 1 set
- MFC C2H2 500SLM 1 set
- 테일가스 배기팬 3.0m3/min 1 set
- 유량 제어 display system 1 set
- Pressure gauge system 1 set
- Gas scrubber unit 1 set
- Pyro-meter 600~3,000℃ 3 set
- Gas control valve (C2H2 / N2 / H2) 각 1 set
1-15. 전력 시스템
- 용량 : HP power 110kW (3상, 380V) 1 set
- 전기제어 박스 1 set
- UPS 비상 전원 공급 장치 1 set
- 시스템 악세서리 1 set
- 조작 칼럼 1 set
1-16. 자동제어 시스템
- PLC & PC control 1 set
- 안전 잠금장치 1 set
- 안전 커버 1 set
1-17. 장치 시운전 및 기술지원
- 아세틸렌 블랙 제조 공정 개요 교육
- 장비 관련 교육
- 장비 운반, 설치 및 시운전
- 장치 운전에 필요한 기술적인 supervision 실시
- 설비 운전상의 주의사항 및 trouble shooting 교육
