i-Tube

장비정보

제작사
(주)그랜드외
모델 명
없음

내용연수
10년
구분
주장비

용도
기타
표준 분류
데이터 처리장비 > 하드웨어 > 서버

장비활용범위
공동활용서비스
취득일
2024-12-31

취득금액
672,496,430원
인증정보
없음
기능
○ 클린룸 및 유틸리티의 중앙 관제 및 제어 목적
- 전자, 바이오, 화학 등 다양한 산업분야에서 공정, 생산, 안전 등의 관리부분에 대해 전력, 에너지, 조명 등 주요 요소의 현황 파악 및 실시간 감시를 통해 철저하게 관리하기 위한 모니터링 제어를 목적으로 함
○ 구축하고자 하는 통합 모니터링 시스템의 적용 분야
- 클린룸동에 관련된 기계설비(냉동기, 보일러 등), 유틸리티설비(PCW, DIW, 폐수저장조 등)와 함께 전력, 조명, 에너지 관리 분야 관제
- 각각의 설비를 통합하여 통합 SI 시스템으로 구축
- 출입통제, CCTV, 소방방재에 대해 구축된 설비를 통합 모니터링하여 방재실에서 중앙 관제 및 제어가 가능하도록 시스템 구성
○ 통합모니터링시스템 구성
1. 전력조명 제어 : 클린룸 동의 운영에 필요한 전력과 조명 요소들에 대해 LBS, 변압기, 지락누설, ATs, 정류기반, UPS반, 발전기 등의 요소와 연계 구성
2. 클린룸 자동제어
- FFU 시스템의 FFU Master Panel과 연계 구성
- 케미컬공급시스템의 Master Panel과 연계 구성
- 가스공급시스템의 GMS 및 Master Panel과 연계 구성
- 냉각시스템의 냉동기 및 냉각탑 Panel과의 연계 구성
- 공조시스템의 공조기, DCC, PMS 등 관련 설비의 Panel과 연계 구성
- 이외에 유틸리티 구성 장비별 각각의 시스템과 연계 구성
3. 유틸리티, 기계설비 자동제어
- EHP 설비와 통신변환기를 통한 자동제어 연계 구성
- 전열교환기 설비와 통신변환기를 통한 자동제어 연계 구성
- 기타 설비와 통신변환기를 통한 자동제어 연계 구성
4. 기계설비 BEMS
- 에너지 관리에 필요한 개소별 유량계를 통한 제어 연계 구성
- 태양광 발전에 의한 에너지 관리시스템 연계 구성
- 주요 장비별 전력 소모량 및 생산량대비 효율 분석을 위한 연계 구성
장비 상세설명

1. General Function
① 실시간 그래픽 환경(real-time graphical)에서 감시 및 제어
② 히스토리컬 데이터(historical data)의 취합 및 분석
③ 윈도우그래픽 환경에서 메뉴선택 방식으로 마우스를 사용하여 감시화면 전환기능 제공
④ 다이나믹 컬러 그래픽 화면(dynamic color graphic display) 지원
⑤ 모든 아날로그 데이터 관제점에 대하여 모니터 화면상에 출력
⑥ 실시간으로 통신 네트워크상에 있는 모든 장비(PLC)들의 통신상태 표시기능을 제공
⑦ 다이나믹 트랜드 데이터의 그래픽
2. 경보관리(Alarm Management)
① 경보의 등급 및 종류에 따라 워크스테이션에서 경보발생 설정을 운용자가 지정할 수 있어야 함
② 경보 메시지는 정해진 일정한 포맷의 형태로 각각의 워크스테이션에 표시되어야 하며, 경보 관제점의
이름(point name), 상태 값(value), 발생 & 해제 일시(time & date), 상태(status) 등의 정보를 표시
③ 소프트웨어는 하위시스템으로부터 직접 경보를 전달받을 수 있도록 구성하며, 모든 경보는 모든
데이터 수집반에서 수신할 수 있어야 함
3. 실시간 감시내역
① Control Valve 동작상태(On/Off)
② 배관내 압력/온도/유량센서 측정치(Data)
③ 수위감시 레벨센서 측정치(Data)
④ System Alarm 발생내역(발생, 발생시간/해제시간)
⑤ System Network 통신상태(정상/비정상)
4. 이력저장
5. 비상정지 동착

이용안내

사용형태
기관의뢰

설치형태
고정형
사용료 형태
기타

장비 사용료
[Hr] 1원

장비설명

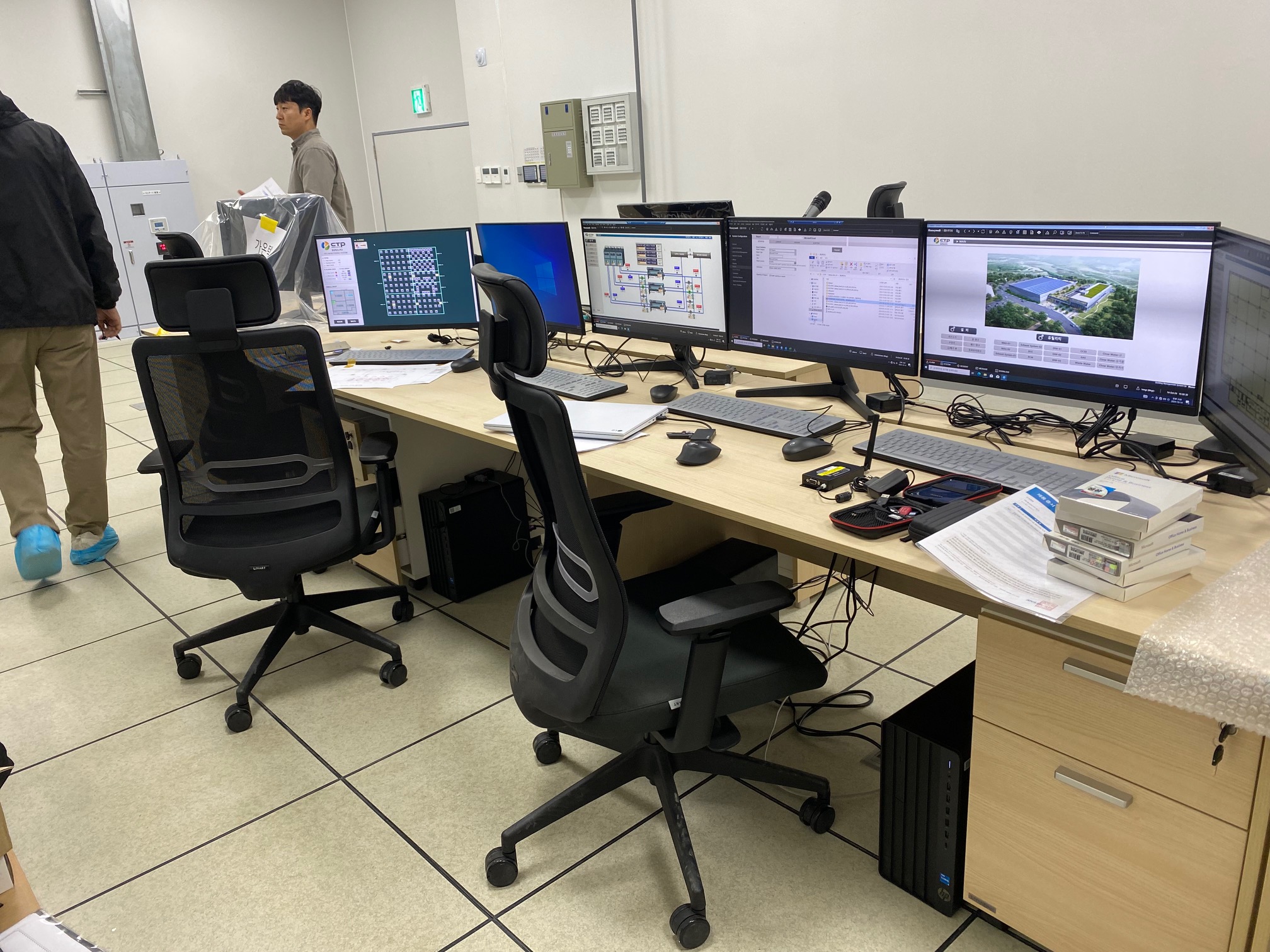

통합모니터링시스템(CCMS(Central Control & Monitoring System))은 방재실에서 클린룸(Clean Room) 운영을 위한 Utility 설비의 원격제어(Remote Control)와 원격감시(Remote Monitoring)를 위한 시스템으로, 제어계측기(Instruments), 자동제어시스템(PLC), HMI(Human Machine Interface), 네트워크(Network), DB(Database) Server로 구성 된다.
각 계측설비(Instruments)에서 측정된 실시간 Process Data는 자동제어시스템의 중앙처리장치에서 자동연산 후 Process 제어 동작이 이루어지고, 모든 Data는 DB Server에 저장되며, 동일 Network에 연결된 HMI 등 다른 설비와 공유되어 통합적인 중앙 제어 및 감시가 가능한 시스템 이다.

장비 구성 및 성능

1. IMS(Integrated Monitoring System)
1) Quantity: 1식
2) Server
- Quantity: 2대, 이중화(Hotstandby) 구성
- Rack Type
- Intel Xeon, 32GB DDR4, HDD 1TB SATA 이상, HDD RAID Control 지원
- 이중화 Power Supply Module 적용
- Windows Server 2012 R2 STD, 한글, 64bit 이상의 Server 운영시스템 포함
- Database Software 포함
- 시스템 이중화(Hotstandby) Software
- Anti-Virus Program: Warranty 3년 이상
- LED Monitor(LED 27“): 1대
- Keyboard& Mouse 포함

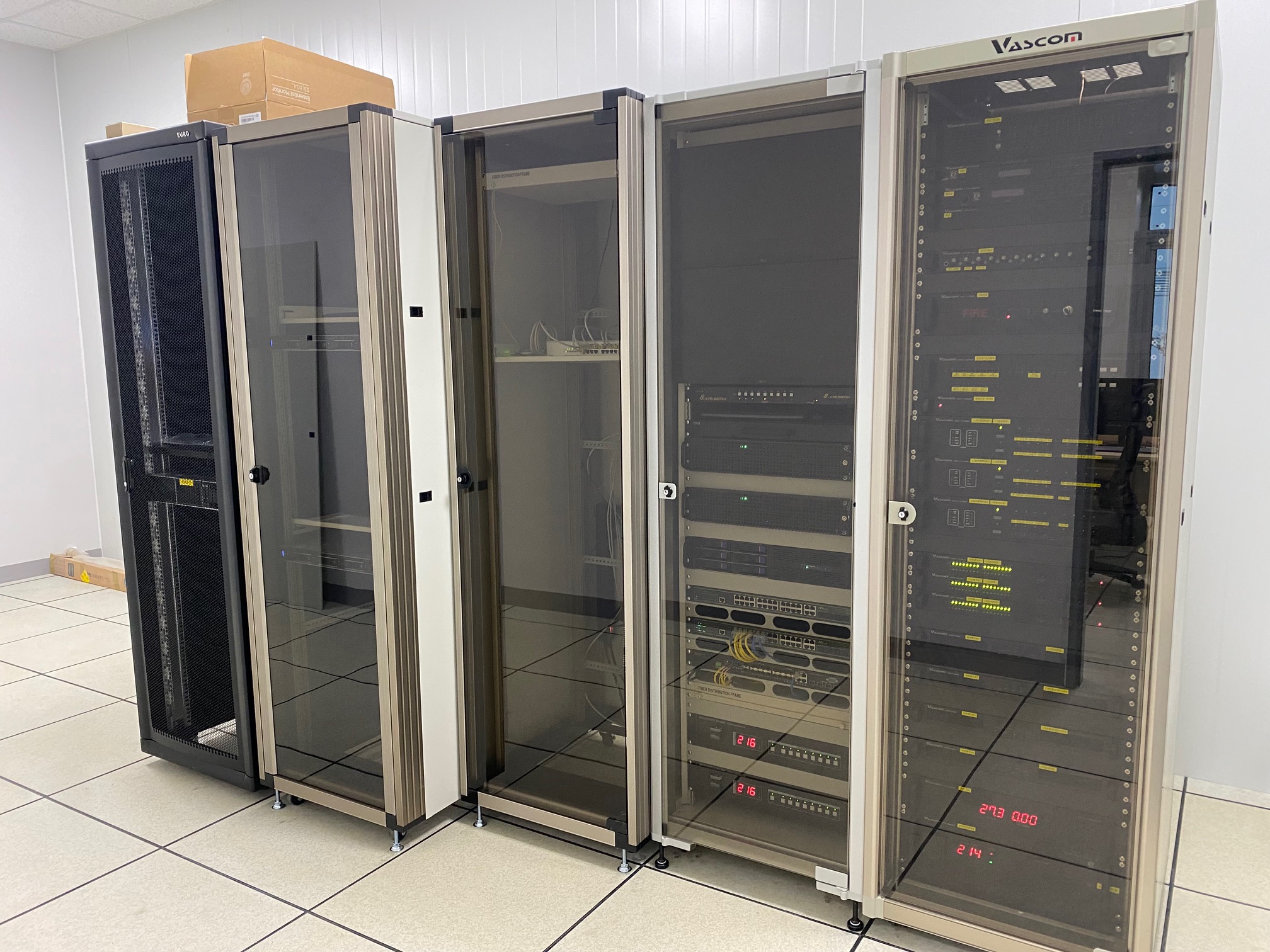

- Server Rack
- UPS(5kVA, 30분 이상): 1대
- 기타: Microsoft Office Excel 설치
3) HMI(Human Man Interface)
- Quantity: 4대
- Intel i5, 8GB DDR4, 1TB HDD, GT720 2GB 이상
- Windows 10
- HMI Program: InTouch, Rockwell Automation, LS산전, CIMON 중 선택
- Monitor(LED 27“): HMI 1대당 1대(총 4대) 이상
- Keyboard& Mouse 포함
- HMI 전용 Desk&Chairs: 1식
- Laser Printer: 1대
- Anti-Virus Program: Warranty 3년 이상
- 기타: Microsoft Office Excel 설치
4) PLC(Programmabl Logic Controller)
- Panel: 1,600x2,200x300 이상
- PLC Maker: Rockwell Automation, Siemens, LS산전, CIMON 중 선택
- CPU: 2EA(Hotstandby Configuration)
- Power Supply Module: 3EA(Hotstandby Configuration)
- 이중화(Hotstandby) Module: 2EA
- Communication 이중화(Hotstandby) Module: 2EA
- Ethernet Module: 1EA 이상
- Digital Output Module(32ch): 2EA 이상
- Digital Input Module(32ch): 3EA 이상
- Analog Output Module(8ch): 3EA 이상
- RTD Module(4ch): 14EA 이상
- Analog Input Module(8ch): 5EA 이상
- 기타 Panel 구성을 위한 부속품 일체: 1LOT
5) Network
- Switching HUB(24Port): 2EA 이상(예. L4/L3/L2 Switch Hub와 Backbone 구성도 가능함)
- I/F Unit(RS-485→Ethernet): 14EA
- Network Rack
6) Field Instruments
- 외기용 온,습도 검출기: 1EA
- 배관용 온도 검출기: 53EA
- 배관용 압력 검출기: 9EA
- 배관용 차압 검출기: 2EA
- 유량계(물용, 40A): 1EA
- 유량계(물용, 50A): 2EA
- 유량계(가스용, 40A): 1EA
- 유량계(가스용, 100A): 1EA
- 유량계(가스용, 200A): 2EA
- 유량계(가스용, 300A): 1EA
- 유량계(Air용, 40A): 1EA
- 유량계(LNG): 1EA
- 제어밸브(40mm, 전자식 Actuator): 1SET
- 제어밸브(80mm, 전자식 Actuator): 4SET
- 제어밸브(100mm, 전자식 Actuator): 7SET
- 제어밸브(250mm, 전자식 Actuator): 1SET
- 정수위조절밸브(80A): 1EA
- 차압조절밸브(100A): 1EA
- 버터플라이밸브(50mm): 1SET
- 버터플라이밸브(80mm): 2SET
- 액면 지시 조절기(Float Type, Sensor*2EA): 1EA
- 액면 지시 조절기(Float Type, Sensor*1EA): 5EA
- 액면 지시 조절기(Ultrasonic Type, Sensor*1EA): 1EA
- 액면 조절기(오뚜기식, 4Q 5P): 4EA
- 상기 Instruments 자동제어를 위한 Cable 및 전선관 등 공사성 자재 포함

2. BEMS(Building Energy Management System)
1) Quantity: 1식
2) BEMS Server: 1EA
- Rack Type - Intel Xeon, 8GB DDR4, 1TB HDD 이상
- Windows Server 2012 R2 STD, 한글, 64bit 이상의 Server 운영시스템 포함
- Database Software 포함
- Server Rack
- Monitor, Keyboard& Mouse 포함
3) Client PC: 1EA
- Intel i5, 8GB DDR4, 1TB HDD, GT720 2GB 이상
- Windows 10
- Monitor(LED 27“), Keyboard& Mouse 포함
- Microsoft Excel 포함
4) Anti-Virus Program: Warranty 3년 이상
5) BEMS Package Program
6) Desk&Chairs: 1식
7) BEMS 인증 기술지원
