장비정보

제작사
HiROX
모델 명
HRX-01

내용연수
10년
구분
주장비

용도
시험
표준 분류
광학/전자영상장비 > 현미경 > 디지털현미경

장비활용범위
공동활용허용
취득일
2020-11-05

취득금액
76,841,100원
인증정보
없음
기능
- Imaging Device: 2/3inch 5.07Mega-Pixel CMOS Image Sensor
- Frame rate: 50F/S (max)
- Light source : LED
- 조명 방식 : 명/암시야, 편광, 측광
- XY stage stroke : X 50mm, Y 50mm
- Z axis stroke : Z 80 mm
- 렌즈 type : 렌즈의 탈부착 없는 Revolver Type
- 렌즈 배율 : 20배 ~ 최대 5000배
- S/W : 3차원 이미지, 대면적 이미지, 3차원 측정
장비 상세설명
초고해상도 CMOS 센서, 고배율의 렌즈, motorized stage, 이미지 합성 기술 등을 이용하여 대상을 3차원으로 정밀 관측/분석하는 장비임.

이용안내

사용형태
직접사용

설치형태
고정형
사용료 형태
기타

장비 사용료
[Hr] 1원

장비설명

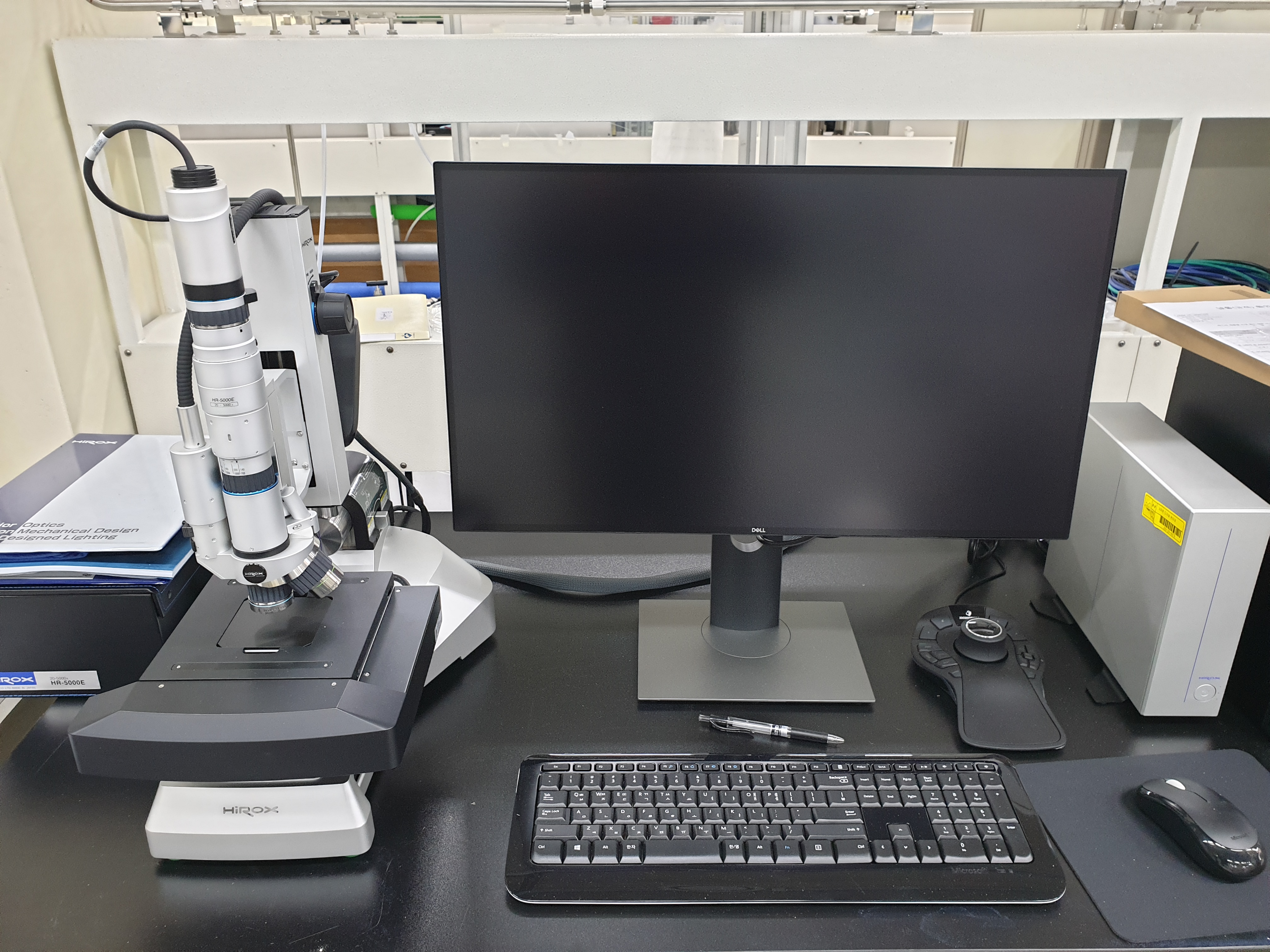

1. 3차원 디지털 현미경은 초고해상도 CMOS 센서, 고배율의 렌즈, motorized stage, 이미지 합성 기술 등을 이용하여 대상을 3차원으로 정밀 관측/분석하는 장비임.
2. PC 및 콘솔을 통해 장치를 원격으로 조작할 수 있고, 관측 이미지를 실시간으로 모니터를 통해 확인 가능하므로, 방사성 재료의 관측을 위해 핫셀 내에 장비의 본체를 설치하고, 핫셀 외부에서 관측/분석 작업 수행이 가능함.
3. 다양한 렌즈를 선택하여 변경할 수 있으므로, 추후 연구 내용의 변경/연구 범위의 확대에 따른 렌즈 변경이 용이하며, 확장성이 우수함.
4. 현미경 Z축의 미세스케일 이동을 통해 3차원 이미지의 구현이 가능하며, 대면적 합성 기능을 이용해 넓은 범위의 대상에 대해 한번에 3차원 이미지 획득이 가능함.

장비 구성 및 성능

1. 장비 구성
- Main frame, Motorized Z axis moving stand, Motorized XY stage, Lens, Console controller, PC/Monitor, Application software
2. 장비 성능
- Imaging Device: 2/3inch 5.07Mega-Pixel CMOS Image Sensor
- Frame rate: 50F/S (max)
- Light source : LED
- 조명 방식 : 명/암시야, 편광, 측광
- XY stage stroke : X 50mm, Y 50mm
- Z axis stroke : Z 80 mm
- 렌즈 type : 렌즈의 탈부착 없는 Revolver Type
- 렌즈 배율 : 20배 ~ 최대 5000배
- S/W : 3차원 이미지, 대면적 이미지, 3차원 측정
