장비정보

제작사
이레산업(주)
모델 명
MW급 부하시험설비

내용연수
10년
구분
옵션/액세서리(보조장치) (주장비:액화수소환경 저장/공급용 단열/복합소재 통합시험설비)

용도
시험
표준 분류
전기/전자장비 > 측정시험장비 > 달리 분류되지 않는 측정시험장비

장비활용범위
공동활용허용
취득일
2023-10-31

취득금액
2,907,000,000원
인증정보
없음
기능
- 수소연료전지-ESS시스템 연동 전기추진시스템 성능평가
- 선박 부하환경에서의 추진전동기 부하시험 (내구성, 과부하 테스트 등)
- 전동기 전압, 전류, 역률, 입력, 토크, 회전수, 출력 측정 및 효율산정
- 선박 운항 시 부하 프로파일을 바탕으로 전기추진시스템 성능 테스트
장비 상세설명
- MW급 부하시험설비 : 수소연료전지-ESS(Energy Storage System) 생산 전력을 선체 추진동력으로 변환하고 이의 출력 및 성능을 실험적으로 규명할 수 있는 부하시험설비
- 전원모사장비 : MW급 부하시험설비에 직류전원을 공급하며, 수소연료전지, ESS, 배터리, 발전기 등의 출력 특성(과도상태 포함)을 모사함으로써 선박추진시스템을 육상에서 실증하기 위한 설비

이용안내

사용형태

설치형태
사용료 형태

장비 사용료
원

장비설명

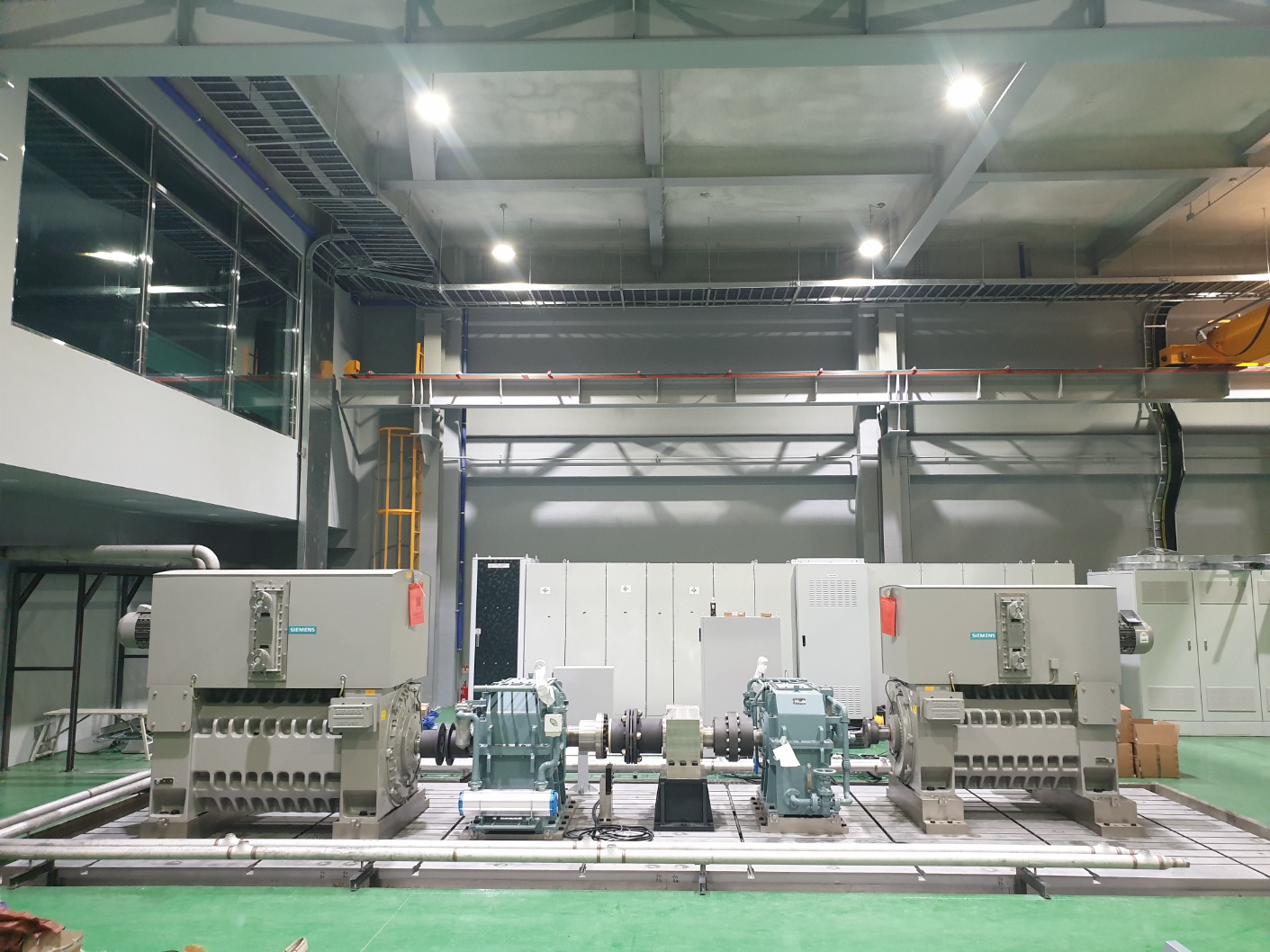

- MW급 부하시험설비. 전원모사장비
- MW급 부하시험설비 : Load Motor (2MW), Test Motor (1.5MW)
- 전원모사장비 : 500kWx2set (병렬운전), 운영/제어/모니터링 시스템

장비 구성 및 성능

(1) Load Motor 시스템
- Load motor capacity : 2MW
- Rated torque : 10,682Nm
- Rated speed : 1,788RPM
- DC link voltage : DC 675-1,035V
- Rated output voltage : 2540A
- Maximum output voltage: 3505A
- 3-phase, 690V, 60Hz
(2) Test Motor 시스템
- Load motor capacity: 1.5MW
- Rated torque : 8,043Nm
- Rated speed : 1,781RPM
- DC Link Voltage : DC 675-1,035V
- Rated output voltage : 1620A
- Maximum output voltage: 2251A
- 3-phase, 690 V, 60 Hz
(3) 전원모사장치
- Power delivery capacity : 1.0MW (500kW X 2)
- Rated output voltage: 1,000V
- Rated output current: 1,000A
- Current precision: ±0.1
◦ 시험설비 크기: 8m×10m (가로×세로) 이상
◦ Test Bed : 정반, 전력공급시설, 크레인, 지그 외
◦ 시스템 구성 : 배전단, 부하단, 부하전동기 외
◦ 시스템 추진전력 1MW 이상
◦ 부하전동기 정격 용량 2MW, 정격 토크 1,500 Nm 이상, 정격 속도 1,200 RPM 이상
