장비정보

제작사
(주)푸른기술에너지
모델 명

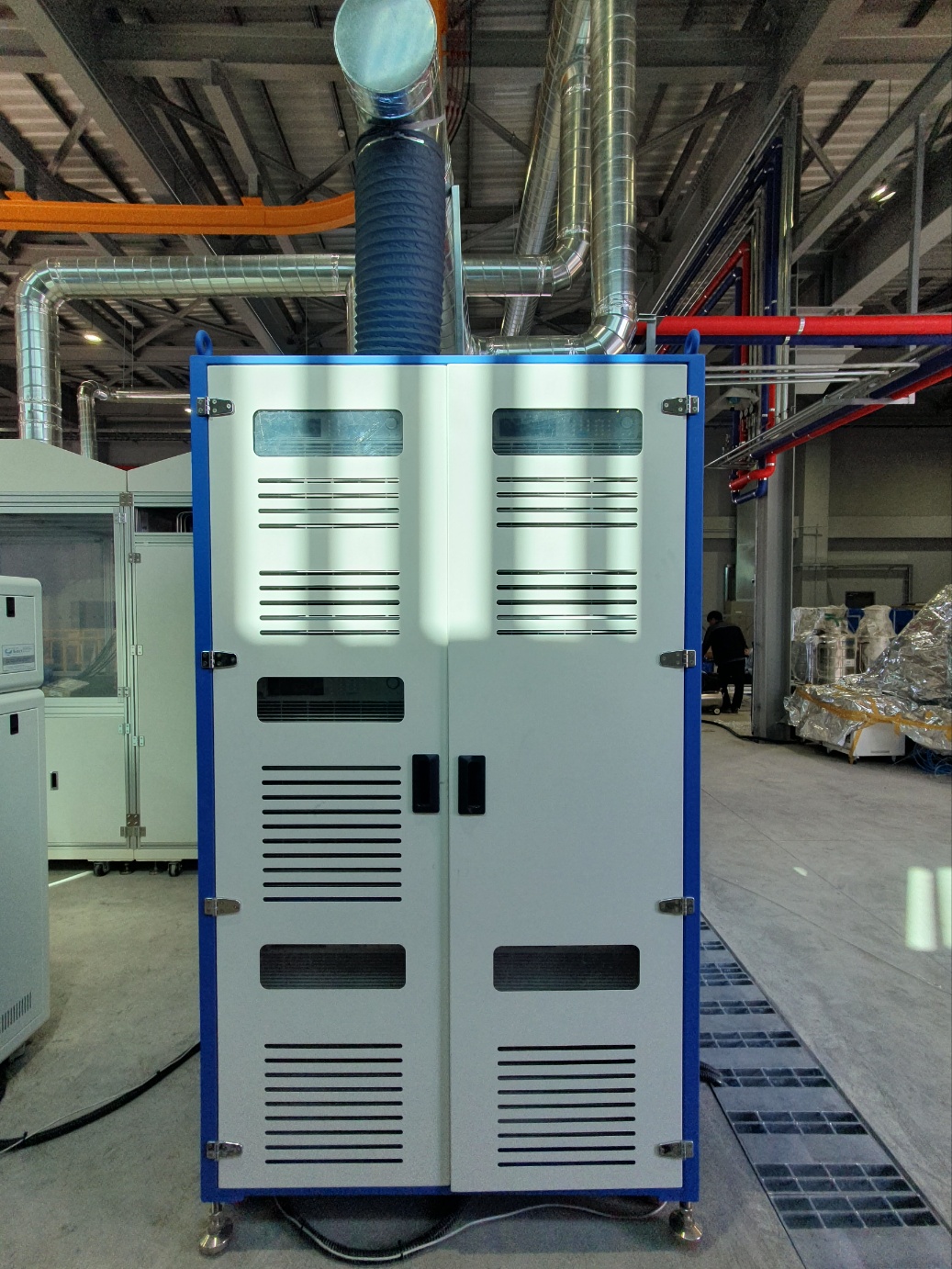

EBOP 성능평가 시험설비

내용연수
10년
구분
옵션/액세서리(보조장치) (주장비:액화수소환경 저장/공급용 단열/복합소재 통합시험설비)

용도
시험
표준 분류
기계가공/시험장비 > 재료물성시험장비 > 달리 분류되지 않는 재료물성시험장비

장비활용범위
공동활용허용
취득일
2023-10-31

취득금액
280,000,000원
인증정보
없음
기능
- 선박용 수소연료전지-ESS 시스템 성능평가를 위한 MW급 선박용
수소연료전지-ESS 시스템 Test Bed의 MEBOP(Electrical Balance of Plant) 성능평가 시험설비로써, 연료전지시스템 발전성능평가, 전력변환 성능평가, MBOP 제어 성능평가를 위한 장비
장비 상세설명
1) 계통부하 연계 인터페이스 : DC 회로 적용 가능 제품, Rating Current 200A, 4극형, 5ea, Max Operrating Voltage DC 1000V
2) ESS 시험기 연계 인터페이스 : DC 회로 적용 가능 제품, Rating Current : 800A, 4극형, 1ea, Max Operrating Voltage : DC 1000V
3) 전력 변환 및 부하기 : 정격 용량 700kVA, 1차측 사양 3상 4선식, 380V/440V, 2차측 사양 3상 3선식, 690V, 정격 주파수 60Hz, 결선 방식 YNd1, 절연 등급 F종
4) 전력 계측 기기 : Rate Power 100kW, 20kW＊５set, Voltage Range 0-1200V, Current Range 4kA, 0.8kA * 5set, Mode CC, CR, CV, CP, Interface USB, Ethernet

이용안내

사용형태

설치형태
사용료 형태

장비 사용료
원

장비설명

1) 계통부하 연계 인터페이스 : 연료전지 발전 시스템 AC 출력을 계통에 연결하는 장치
2) ESS 시험기 연계 인터페이스 : 연료전지 DC 출력을 ESS 충·방전기에 연결하는 장치
3) 전력 변환 및 부하기 : EBOP 장비들을 운영/제어하고 모니터링을 수행하는 시스템으로, 안전장치 기능도 수행
4) 전력 계측 기기 : 연료전지 출력 전력의 상태 측정 및 인버터 성능을 측정

장비 구성 및 성능

◦ 온도시험범위 –20°C ~ 80°C
◦ 습도조절범위 95% 이하
◦ 전력변환기 입력대응 100kW 이상
◦ 연료전지 운전시 출력대응 220V (AC) 이상
◦ 컨버터 220V 출력 이상 대응
◦ 시스템 크기 1m×1m×1m 이상
