장비정보

제작사
(주)푸른기술에너지
모델 명
MBOP 성능평가 시험설비

내용연수
10년
구분
옵션/액세서리(보조장치) (주장비:액화수소환경 저장/공급용 단열/복합소재 통합시험설비)

용도
시험
표준 분류
기계가공/시험장비 > 재료물성시험장비 > 달리 분류되지 않는 재료물성시험장비

장비활용범위
공동활용허용
취득일
2023-10-31

취득금액
252,000,000원
인증정보
없음
기능
- 선박용 수소연료전지-ESS 시스템 성능평가를 위한 MW급 선박용
수소연료전지-ESS 시스템 Test Bed의 MBOP(Mechanical Balance of Plant)
성능평가 시험설비로써, 100~500kW급 수소연료전지 운전을 위한 연료/냉각수 공급, 공기블로워, 필터, 열교환 등 성능 평가 를 위한 장비
장비 상세설명

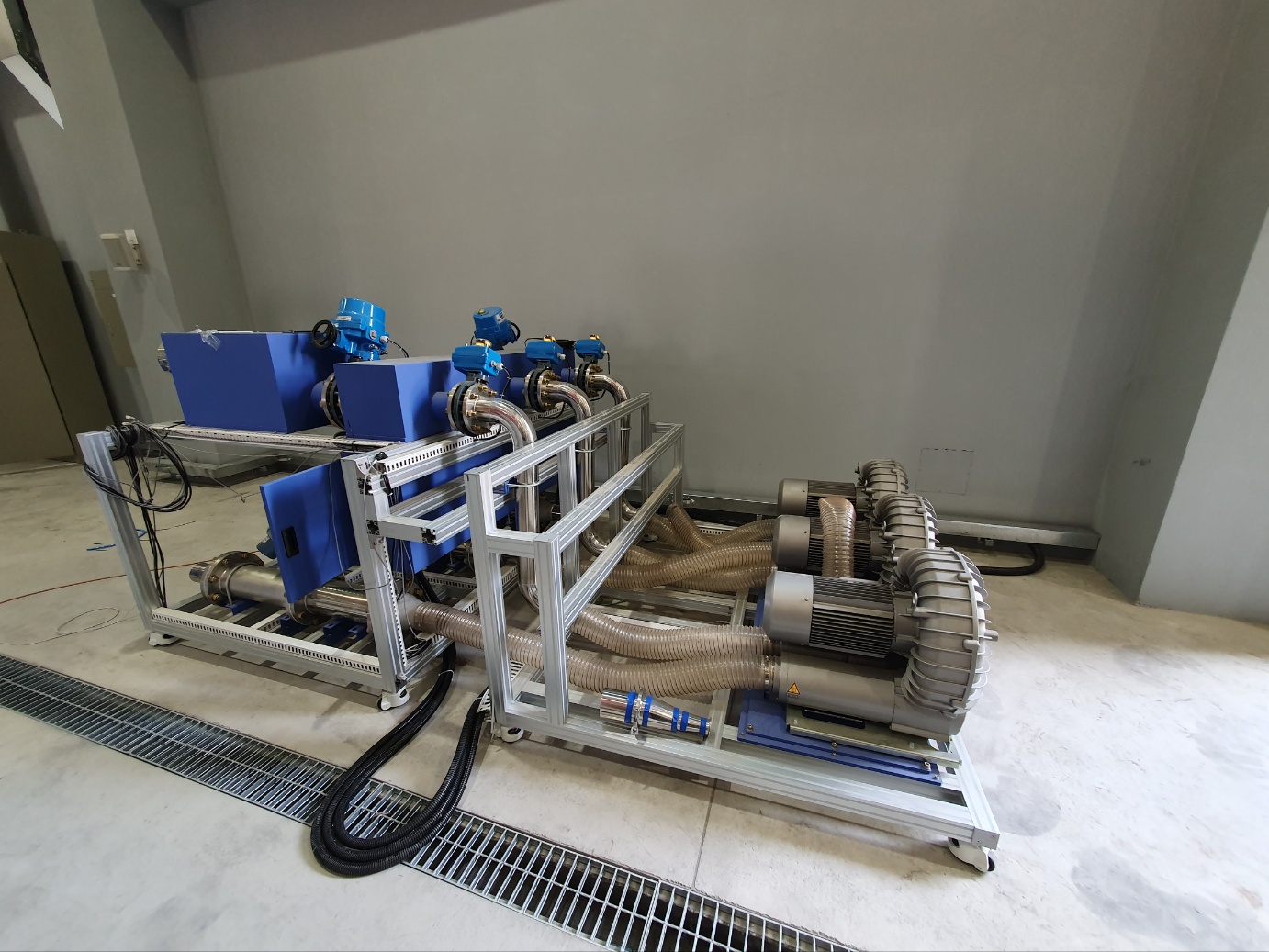

1) 공기블로워성능시험기 : 공기 블로워 BLOWER, 3000N㎥(병렬구성), 88kW frequency inverter(supplied loose), Motor 400~480V 60Hz, 최대 압력 150mbar, 유량센서 20~3,600N㎥, 압력센서 0~1bar
2) 수소연료공급시스템 : 유량 센서 600N㎥, 압력 센서 0~10bar
3) 필터 성능 시험기 : 유량 센서 600N㎥, 압력 센서 0~20bar, 온도 센서 K-type CL 측정기 자동 샘플 측정, 0.01ppm 이하 검출 0~1999mg/L(WATER), 파티클 분석기 0.3 µm, 0.5 µm, 1.0 µm, 2.0 µm, 5.0 µm, 10.0 µm
4) 비래염분 모사기 : CL 측정기 자동 샘플 측정 , 0.01ppm 이하 검출 0~1999mg/L(WATER), NacL 용액 탱크 25liter, 배수, 급수 2PORT
5) MBOP 제어계측시스템 : 온도, 압력, 전력, 유량 제어, 데이터 획득 저장 및 디스플레이, 유틸리티 제어, 운영 S/W

이용안내

사용형태

설치형태
사용료 형태

장비 사용료
원

장비설명

1) 공기블로워성능시험기 : 100~500kW급 연료전지 운전에 필요한 공기를 공급 및 공기 블로워에 대한 성능평가가 가능한 장치
2) 수소연료공급시스템 : 연료전지 구동에 필요한 수소연료를 소요압력 수준으로 낮춘 후 공급하는 장치
3) 필터 성능 시험기 : 공기가 공급되는 에어덕트에 부착된 필터 전/후 필터 성능 측정 및 필터 차압 성능 테스트를 수행하는 장치
4) 비래염분 모사기 : 해양환경 구현을 위한 NaCl 분무 등 해양환경의 공기 모사 장치로 NaCl 분사 시스템 및 염소 측정기로 구성
5) MBOP 제어계측시스템 : 장비들을 운영/제어하고 모니터링 시스템으로 자동정지 등 안전장치 기능도 수행

장비 구성 및 성능

1) 공기블로워성능시험기 : 공기 블로워 BLOWER, 3000N㎥(병렬구성), 88kW frequency inverter(supplied loose), Motor 400~480V 60Hz, 최대 압력 150mbar, 유량센서 20~3,600N㎥, 압력센서 0~1bar
2) 수소연료공급시스템 : 유량 센서 600N㎥, 압력 센서 0~10bar
3) 필터 성능 시험기 : 파티클미터 및 압력계로 구성
4) 비래염분 모사기 : NaCl 5% 용액을 미스트 형태로 살포
5) MBOP 제어계측시스템 : 데이터 획득 저장 및 디스플레이, 유틸리티 제어, 운영 S/W
