장비정보

제작사
정우이앤이(주)
모델 명
수소취화 방지설계 검증용 첨단 계측설비

내용연수
10년
구분
옵션/액세서리(보조장치) (주장비:액화수소환경 저장/공급용 단열/복합소재 통합시험설비)

용도
시험
표준 분류
기계가공/시험장비 > 재료물성시험장비 > 환경모사시험기

장비활용범위
공동활용허용
취득일
2023-10-31

취득금액
2,395,000,000원
인증정보
없음
기능
- 수소 저장・운용 소재 및 기자재를 대상으로 물리적(고압)・전기화학적으로 수소를 장입하고 수소취화 특성을 평가・분석하기 위한 시험설비
- 액화수소환경(영하 253도)을 구현하기 위한 질소 및 헬륨 공급시스템을 구축하고, 헬륨 재액화시스템을 통해, 기화된 헬륨을 포집하여 액화하는 재순환 설비
장비 상세설명
- 전기화학적 및 고압수소 방식을 통해 소재에 수소를 장입하고, 소재에 따른 수소장입특성을 분석할 수 있도록 열탈착식 수소 계측설비 구축
- 최소 영하 253도 극저온 환경시험에 필요한 냉매(헬륨/질소)를 안정적으로 생산, 저장, 공급할 수 있도록 국제적으로 통용되는 규정(Code) 및 표준(Standard), 안전기준을 적용한 액화장치, 저장탱크, 제어시스템, 단열배관 설비

이용안내

사용형태

설치형태
사용료 형태

장비 사용료
원

장비설명

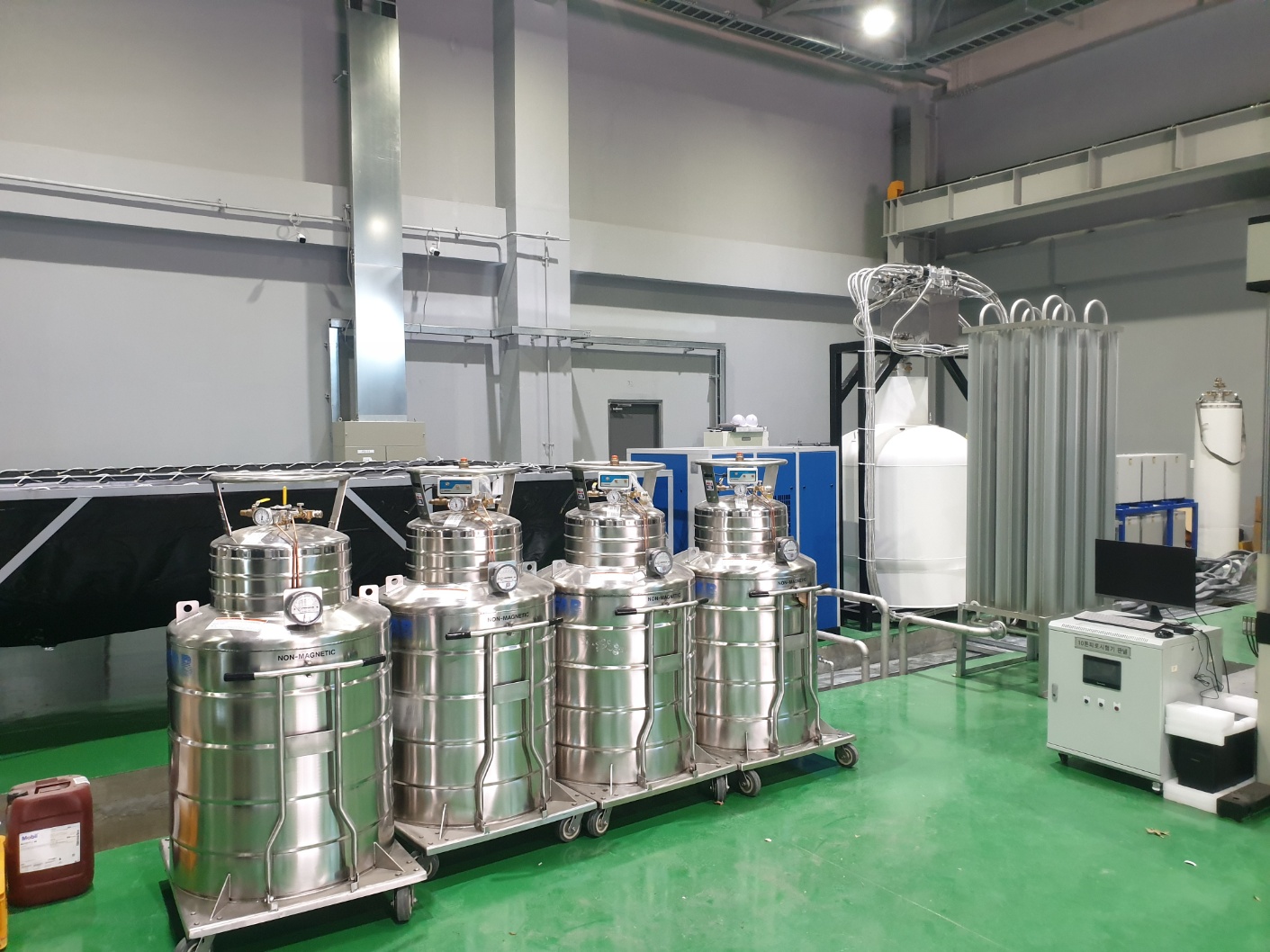

- 극저온 냉매 저장공급(질소/헬륨 공급시스템) 및 수소장입/분석설비
- 질소공급시스템 : 액체질소 가스탱크, 단열배관
- 헬륨공급시스템 : 헬륨 저장용기, 가스백, 압축기, 헬륨가스탱크, 헬륨정제기, 액화기
- 전기화학적 수소장입설비(10V/10A), 고압수소 장입설비(700 bar), 수소장입분석기

장비 구성 및 성능

(1) 전기화학적 장입설비
- 8 channels, 4 Probe type
- Voltage/current: 10V, 10A
- Working electrode : 62.5mm×60mm×12.5mm
- Thermostat Temp.: 20~80℃
(2) 고압수소 장입설비
- Gas pressure : 14~700 bar
- Charging Gas : Hydrogen
- Volume : 6L
- Inner chamber size : 150mm(D) × 500mm(L)
(3) 수소장입분석기
- Max. temperature: 1,100℃
- Carrier gas : Helium(99.999%)
- Quartz tube size : 20mm(D)
- GC/PDD analysis
(4) 헬륨/질소 공급시스템
- 액체질소 가스탱크 : 10m3, 1MPa, 14ton(Operationg), 2m(D)x6.9m(H)
- 액체헬륨 저장용기 : 1000Lx1EA, 500Lx2EA, 250Lx4EA
- 헬륨 가스백 : 14m3x2EA
- 기체헬륨 가스탱크 : 15m3, 0.99MPa, 19.2ton(Test Weight), 1.8m(D)x6.2m(H)
- 헬륨 액화기 : 120L/day
◦ Helium Liquefaction: Approximately 4 liter per hour
◦ Liquid Helium Storage Tank: 1,000 Liter
◦ Maximum Pressure: 300bar
◦ Capacity: Approximately 6.00L
◦ Adopted Gas: Hydrogen
