장비정보

제작사
㈜경성정기
모델 명
액화수소환경 저장/공급용 단열/복합소재 통합시험설비

내용연수
10년
구분
주장비

용도
시험
표준 분류
기계가공/시험장비 > 재료물성시험장비 > 만능피로시험기

장비활용범위
공동활용허용
취득일
2023-10-31

취득금액
1,541,596,000원
인증정보
없음
기능
- 액화수소 저장・공급 설비에 적용되는 탱크/배관의 내조・외조 및 공급시스템을 구성하는 단열/복합소재의 성능평가
- 액화수소 환경인 초저온 하 단열/복합소재의 정밀한 기계적 거동 및 파손. 단열 특성 분석을 위한 시험설비
장비 상세설명
- 액체수소를 저장・운용하는 소재・부품을 대상으로 -253℃ 이하의 초저온 환경에서 이의 강도・내구 특성을 평가・분석하기 위한 시험설비
- 액체헬륨 및 초저온용 냉동기를 활용하여 영하 253도 액체수소 온도환경에서 단열/복합소재의 정적, 동적, 피로 하중 조건에서 성능평가와 단열 성능평가가 가능하도록 시험설비를 구성하였음

이용안내

사용형태

설치형태
사용료 형태

장비 사용료
원

장비설명

- 인장/압축/피로/충격/단열성능 평가용 설비
- 시험온도 : 영하 253도 이하
- 시험기 용량 : 100kN(Fatigue), 1800J(Impact energy), 5x10-6 ~760torr(vacuum)
- 초저온 환경챔버 : 영하 253도 이하, 진공단열방식, 강재시험용 챔버
- 단열성능 측정장비 : 액체 질소・헬룸・수소를 활용한 기화 증발량 계측 및 열유속 계측

장비 구성 및 성능

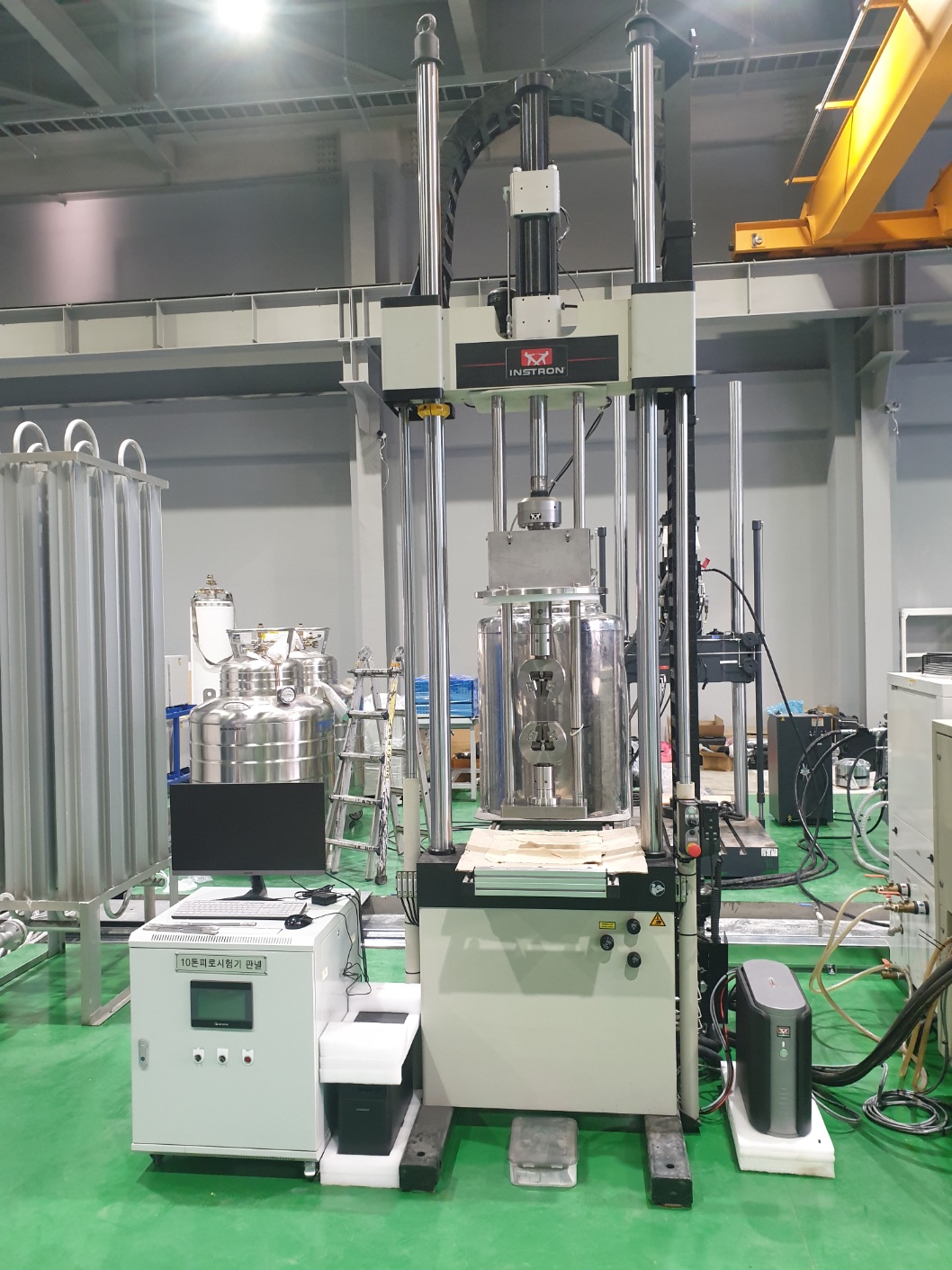

(1) 피로시험기
- Maximum load : 100kN
- Maximum disp. : 1,434mm
- Operating Temp. : -253~20℃
- Inner chamber size : 400mm(D) × 530mm(H)
(2) 낙하충격시험기
- Max. impact energy : 1800J
- Drop height : Max. 2,100mm
- Operating Temp. : -253~20℃
- Inner chamber size : 380mm×380mm×280mm(H)
(3) 단열성능 측정장비
- Operating Temp. : -265~57℃ (GM Cryo-cooler)
- Vacuum : 1×10-6~760 torr
- Measurement: Temperature, heat flux, vacuum, flow rate
- Test specimen size : 100mm×100mm×100mm
◦ Test Temperature: -253 degree Celsius
◦ Target Material: Insulation and Composite Materials
◦ Test Method: Tension/Compression/Shear/Fatigue/Impact
- Static, Fatigue Test: Approximately 100kN
◦ Cryogenic Environmental Chamber: Vacuum Insulated Type
